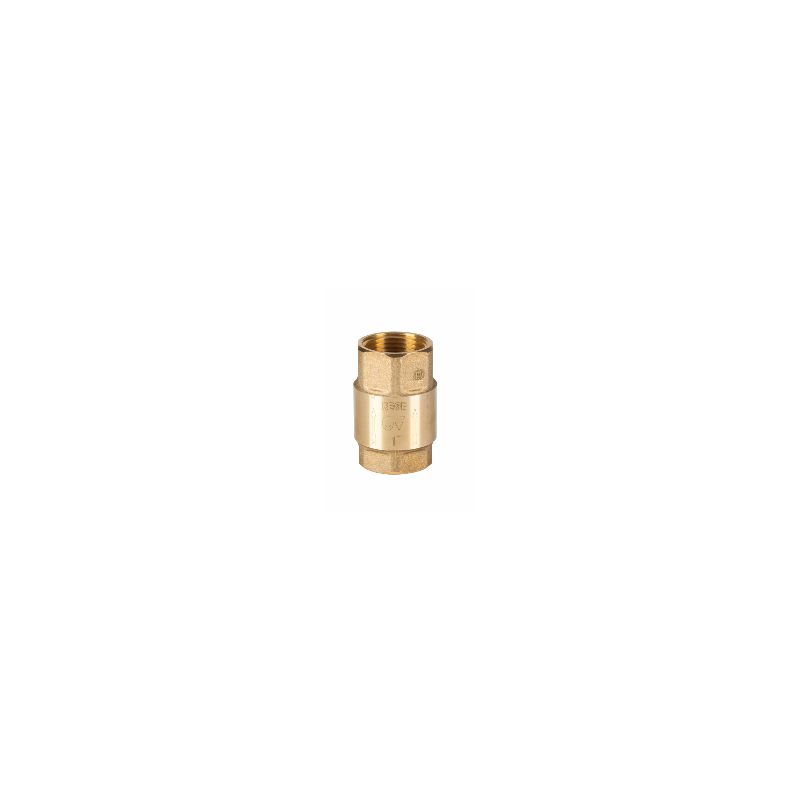

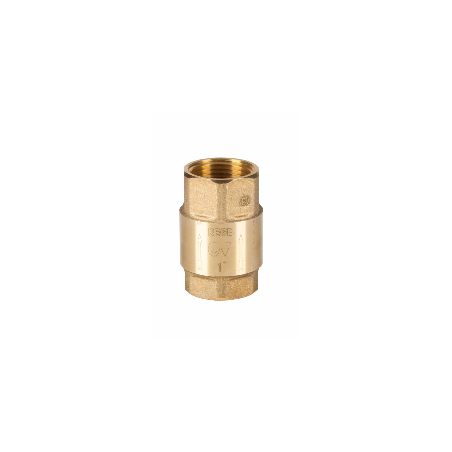

Válvula antirretorno Genebre RE-GE 1" PN25
La válvula antirretorno Genebre RE-GE 1", referencia 3121 06 / 312106, está diseñada para permitir la circulación del agua en un solo sentido y evitar que el fluido pueda regresar hacia el punto de origen.
Incorpora cuerpo de latón, clapeta con junta vulcanizada de NBR y muelle de acero inoxidable AISI 304, con conexiones BSP hembra-hembra de 1".
Cómo sabe la válvula cuándo abrirse
La válvula no necesita ningún motor ni control eléctrico.
Funciona exclusivamente mediante la diferencia de presión entre sus dos lados.
Cuando la presión aguas arriba supera suficientemente a la presión aguas abajo, el agua genera una fuerza sobre la clapeta y vence la resistencia del muelle.
La relación básica puede expresarse como:
F = ΔP · A
donde:
F es la fuerza hidráulica,
ΔP es la diferencia de presión,
A es la superficie efectiva de la clapeta.
Cuando esa fuerza supera la resistencia mecánica del muelle, la válvula abre.
Qué ocurre cuando intenta volver el agua
Si la presión aguas abajo aumenta o la presión de entrada desaparece, la diferencia de presión disminuye o incluso cambia de signo.
El muelle empuja entonces la clapeta hacia su asiento.
La propia presión que intenta producir el retorno ayuda además a mantener el cierre.
Por eso una válvula antirretorno es un dispositivo automático: el mismo fluido controla su apertura y cierre.
Por qué la versión de 1" puede transportar más caudal
La conexión de 1" permite trabajar con una sección superior a la versión de 3/4".
Para un mismo caudal:
Q = A · v
Si aumenta el área disponible, la velocidad necesaria disminuye.
Una menor velocidad puede reducir las pérdidas de energía por rozamiento y turbulencia.
Esto resulta especialmente útil en circuitos donde el caudal empieza a ser considerable, como determinadas líneas de bombeo, grupos de presión o distribuciones principales.
El diámetro influye más de lo que parece
La superficie de paso depende del cuadrado del radio:
A = π · r²
Esto significa que aumentar el diámetro produce un aumento proporcionalmente mayor de sección.
Por eso pasar de una válvula de 3/4" a una de 1" puede representar una diferencia hidráulica importante y no simplemente “un cuarto de pulgada más”.
La válvula también genera pérdida de carga
Aunque esté completamente abierta, una válvula antirretorno introduce cierta resistencia al flujo.
El agua debe:
-
desplazar la clapeta,
-
vencer parcialmente el muelle,
-
atravesar cambios de geometría,
-
y circular alrededor de los componentes internos.
Toda esa resistencia se traduce en una pequeña caída de presión.
Por eso la selección correcta debe tener en cuenta tanto el diámetro como el caudal real de la instalación.
Muelle de acero inoxidable AISI 304
El muelle cumple una función esencial.
Durante la apertura almacena energía elástica.
Cuando disminuye la fuerza hidráulica, esa energía se libera y ayuda a devolver la clapeta hacia el asiento.
El acero inoxidable AISI 304 aporta buena resistencia mecánica y comportamiento adecuado frente al ambiente húmedo del interior de la válvula.
Por qué el muelle permite montaje multiposicional
En una válvula que dependiese exclusivamente de la gravedad, la orientación sería crítica.
Aquí el muelle ejerce activamente la fuerza de retorno.
Por eso Genebre permite instalar la válvula en cualquier posición, siempre respetando el sentido de circulación indicado en el cuerpo.
Esto proporciona mucha más libertad cuando existen limitaciones de espacio.
Junta vulcanizada de NBR
La clapeta incorpora una junta de NBR vulcanizado.
El NBR es un elastómero con capacidad de deformación.
Cuando la clapeta apoya contra el asiento, la junta puede adaptarse a pequeñas irregularidades superficiales.
Esa capacidad mejora la estanqueidad frente a dos superficies completamente rígidas.
Elasticidad y estanqueidad
Cuando una junta se comprime, tiende a recuperar su forma.
Esa reacción genera una fuerza de contacto sobre el asiento.
Ese contacto dificulta el paso del agua en sentido inverso.
En términos sencillos, el NBR utiliza su elasticidad para ayudar a cerrar una pieza metálica que, por sí sola, necesitaría un mecanizado extremadamente preciso.
Qué ocurre al detener una bomba
En una instalación de bombeo, la masa de agua sigue teniendo inercia aunque el motor se detenga.
Sin antirretorno, parte de esa columna puede intentar regresar en sentido contrario.
La válvula ayuda a impedir ese retorno y a mantener hidráulicamente separados ambos lados del circuito.
Esto resulta especialmente útil en:
Inercia del agua
El agua en movimiento posee energía cinética:
Ec = ½ · m · v²
La velocidad aparece elevada al cuadrado.
Por eso cuanto mayor sea la velocidad del agua, mayor será la energía que debe disiparse cuando el flujo se detiene.
Esto explica por qué los cierres bruscos pueden generar fenómenos hidráulicos importantes.
Antirretorno y golpe de ariete
Cuando una masa de agua cambia rápidamente de velocidad, puede generarse una onda de presión.
Este fenómeno se denomina golpe de ariete.
Una válvula antirretorno evita el flujo inverso, pero no elimina automáticamente todos los golpes de ariete.
En instalaciones de gran caudal, tuberías largas o velocidades elevadas puede ser necesario estudiar específicamente los transitorios hidráulicos.
Cuerpo de latón
El cuerpo está fabricado en latón conforme a UNE-EN 12165.
El latón es una aleación basada principalmente en cobre y zinc.
Su utilización en valvulería se debe a varias propiedades:
Por qué importa el mecanizado
La clapeta debe cerrar sobre un asiento preciso.
Las roscas deben permitir un montaje correcto.
Los alojamientos internos deben mantener el muelle y los componentes perfectamente posicionados.
Por eso la facilidad de mecanización del latón resulta especialmente importante en este tipo de válvula.
PN25 para la medida de 1"
Genebre clasifica esta medida como PN25.
La presión actúa sobre todas las superficies interiores de la válvula.
Deben soportarla conjuntamente:
-
cuerpo,
-
tapa,
-
clapeta,
-
muelle,
-
junta,
-
y conexiones.
Por eso la presión nominal corresponde siempre al conjunto completo.
Temperatura máxima de 90 °C
Genebre establece una temperatura máxima de:
90 °C.
El cuerpo de latón podría soportar temperaturas superiores en otras aplicaciones, pero el límite de la válvula depende también de la junta NBR y del resto de materiales internos.
Por eso siempre debemos seguir el valor de la referencia completa.
Sentido correcto de montaje
Aunque la válvula pueda instalarse físicamente en cualquier orientación, el sentido del flujo sí es obligatorio.
La flecha marcada en el cuerpo debe coincidir con el sentido normal de circulación del agua.
Si se instala invertida, el mecanismo intentará cerrar precisamente cuando debería permitir el paso.
Dimensiones y peso
Genebre publica actualmente para la referencia 3121 06:
La documentación histórica de Genebre daba aproximadamente 0,259 kg, una diferencia mínima. Utilizaría el dato actual de 0,262 kg.
Datos técnicos
-
Marca: Genebre
-
Serie: RE-GE 3121
-
Referencia fabricante: 3121 06
-
Referencia: 312106
-
EAN: 8428381053422
-
Medida: 1"
-
DN: 25
-
Tipo: válvula de retención con muelle
-
Presión nominal: PN25
-
Conexiones: BSP hembra-hembra
-
Norma: ISO 228/1
-
Material del cuerpo: latón según UNE-EN 12165
-
Junta de clapeta: NBR vulcanizado
-
Muelle: acero inoxidable AISI 304
-
Temperatura máxima: 90 °C
-
Montaje: cualquier posición
-
Peso actual aproximado: 0,262 kg
¿Cuándo elegir el antirretorno de 1"?
La versión de 1" resulta especialmente adecuada cuando la instalación necesita transportar un caudal superior al de líneas más pequeñas y queremos evitar un retorno del agua.
Puede utilizarse en bombeo, grupos de presión, redes hidráulicas y otros circuitos donde interesa mantener claramente separado el sentido de circulación.
La Genebre 3121 06 combina un mecanismo automático de cierre por muelle, posibilidad de montaje multiposicional y una conexión de 1" adecuada para líneas de mayor capacidad.
