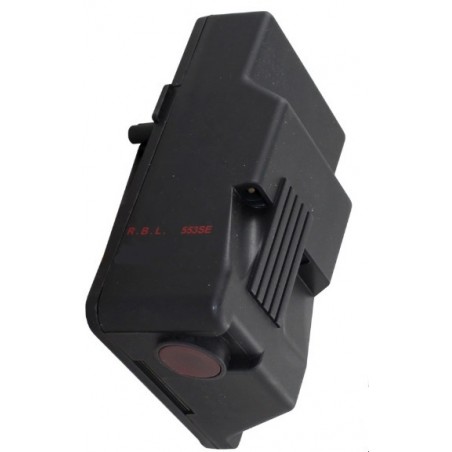

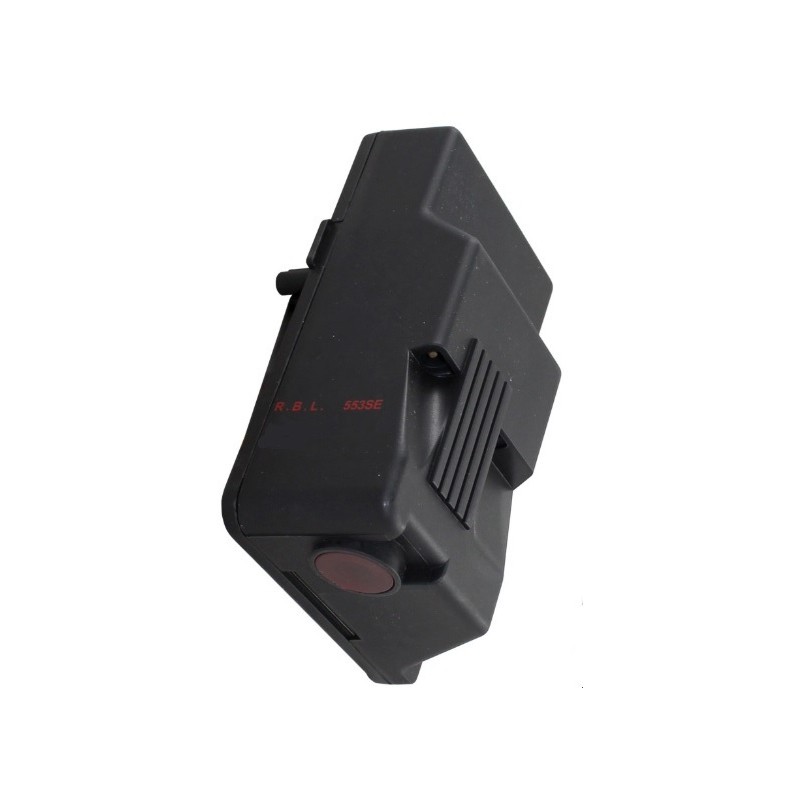

Caja de control Crono 553 SE Baxi Roca
La caja de control Crono 553 SE, referencia 121301175, es la centralita encargada de gestionar la secuencia de funcionamiento del quemador de gasóleo.
Este componente interviene en la coordinación de las diferentes etapas necesarias para que el quemador pueda realizar correctamente su ciclo de funcionamiento: demanda de calor, arranque del motor, alimentación de combustible, encendido, formación de llama, supervisión mediante detección de llama y parada de seguridad cuando las condiciones de funcionamiento no son las adecuadas.
La referencia 121301175 se utiliza en diferentes modelos de la familia Baxi Roca Crono, por lo que es especialmente importante comprobar el modelo exacto del quemador y la referencia de la caja antes de realizar la sustitución.
Referencia del recambio
Referencia Baxi Roca: 121301175
Modelo de caja: 553 SE
También puede encontrarse identificada comercialmente mediante diferentes denominaciones:
- Caja de control Crono 553 SE.
- Caja de control Baxi Roca 553 SE.
- Centralita Crono 553 SE.
- Centralita de quemador Crono.
- Caja electrónica Crono.
- Repuesto 121301175.
- Controlador de quemador Crono.
Compatibilidad con quemadores Crono
La caja de control 553 SE referencia 121301175 aparece asociada a diferentes modelos de la familia Crono, entre ellos:
- Crono 2L.
- Crono 2LX.
- Crono 3L.
- Crono 3LX.
- Crono 5L.
- Crono 10L.
- Crono 10-L2.
- Crono 15L.
- Crono 15-L2.
La compatibilidad debe comprobarse siempre mediante el modelo del quemador y la referencia de la caja instalada, especialmente cuando existen diferentes versiones de un mismo modelo.
¿Qué función realiza la caja de control?
La centralita controla la secuencia eléctrica y de seguridad del quemador.
Durante un arranque normal, el sistema debe coordinar diferentes procesos:
- Recepción de la demanda de calefacción.
- Inicio de la secuencia de arranque.
- Puesta en funcionamiento del motor.
- Activación del sistema de alimentación de combustible.
- Generación de la chispa de encendido.
- Formación de la llama.
- Comprobación de la presencia de llama.
- Continuación del funcionamiento.
- Parada cuando desaparece la demanda.
- Bloqueo de seguridad cuando la secuencia no se completa correctamente.
La caja de control actúa, por tanto, como el elemento que coordina la lógica de funcionamiento del quemador.
Relación entre la caja de control y la combustión
Aunque la caja de control es un componente eléctrico/electrónico, su funcionamiento está directamente relacionado con el proceso de combustión.
Un quemador de gasóleo necesita combinar correctamente:
combustible + aire + energía de ignición
para producir una combustión estable.
El combustible llega al sistema de pulverización, donde la boquilla lo transforma en una fina niebla de pequeñas gotas. Estas gotas deben mezclarse con el aire de combustión y recibir la energía necesaria para iniciar la reacción.
La centralita controla la secuencia temporal de los elementos eléctricos que permiten que este proceso se produzca de forma segura.
Por ello, una avería eléctrica puede terminar manifestándose como:
- Fallo de arranque.
- Ausencia de chispa.
- Falta de formación de llama.
- Bloqueo del quemador.
- Parada de seguridad.
Cuando el quemador entra en bloqueo
Un quemador que entra en bloqueo no significa automáticamente que la caja de control esté averiada.
El bloqueo puede producirse porque la centralita detecta que una de las condiciones necesarias para completar la secuencia no se ha cumplido.
Antes de sustituir la 553 SE conviene comprobar:
- Alimentación eléctrica.
- Conexiones.
- Conector del quemador.
- Motor.
- Condensador.
- Bomba de gasóleo.
- Alimentación de combustible.
- Boquilla.
- Electrodos.
- Transformador de encendido.
- Fotorresistencia o sistema de detección de llama.
- Estado del cableado.
- Condiciones de combustión.
Esta comprobación permite evitar la sustitución innecesaria de la centralita.
Fallos que pueden confundirse con una avería de la caja
Un quemador puede presentar síntomas similares a una avería electrónica cuando el origen real está en otro componente.
El quemador no arranca
Comprobar:
- Alimentación eléctrica.
- Termostato o señal de demanda.
- Cableado.
- Conectores.
- Motor.
- Caja de control.
El quemador arranca pero no forma llama
Comprobar:
- Alimentación de gasóleo.
- Bomba.
- Boquilla.
- Electrodos.
- Transformador de encendido.
- Regulación de aire.
- Detector de llama.
- Caja de control.
El quemador forma llama pero se bloquea
Comprobar especialmente:
- Detección de llama.
- Fotorresistencia.
- Combustión.
- Alimentación de combustible.
- Boquilla.
- Aire de combustión.
- Cableado.
- Caja de control.
Importancia de la detección de llama
Durante el funcionamiento, el quemador necesita comprobar que existe una llama estable.
Si el sistema de control no recibe correctamente la señal correspondiente, puede interpretar que no existe combustión y ordenar el bloqueo por seguridad.
Por este motivo, una fotorresistencia sucia o deteriorada puede producir un síntoma que inicialmente parece una avería de la caja de control.
Caja de control y secuencia de seguridad
La función principal de la centralita no consiste simplemente en encender y apagar el quemador.
También establece una secuencia controlada para impedir que se mantenga el suministro de combustible cuando las condiciones necesarias para una combustión segura no están presentes.
Esto es especialmente importante porque el gasóleo contiene energía química que debe liberarse de forma controlada dentro de la cámara de combustión.
Si se acumulara combustible sin producirse una combustión adecuada, la puesta en marcha posterior podría generar una condición peligrosa.
Por eso la caja de control incorpora una lógica de funcionamiento y bloqueo.
Sustitución de la caja 553 SE
Antes de sustituir la centralita:
- Desconectar la alimentación eléctrica.
- Identificar el modelo exacto del quemador.
- Comprobar la referencia de la caja instalada.
- Revisar el conector y las conexiones.
- Comprobar el estado del cableado.
- Verificar los componentes que intervienen en la secuencia de arranque.
- Comparar la referencia del recambio.
- Instalar la nueva caja siguiendo las instrucciones correspondientes.
- Comprobar el ciclo completo de funcionamiento.
- Verificar la formación y estabilidad de la llama.
Las intervenciones sobre el quemador deben realizarse respetando las condiciones de seguridad y los procedimientos técnicos correspondientes.
¿Es la 553 SE la caja que necesito?
La forma más segura de identificar el recambio es comprobar:
- Modelo del quemador.
- Referencia de la caja instalada.
- Referencia del fabricante.
- Conector.
- Configuración del quemador.
- Características de la instalación.
Si dispones de una fotografía de la placa del quemador y de la caja de control instalada, puede resultar más sencillo confirmar la compatibilidad antes de comprar.
Otros repuestos para quemadores Crono
La caja 553 SE forma parte de un conjunto mucho más amplio de componentes utilizados para el mantenimiento de los quemadores Crono.
Dependiendo del modelo pueden intervenir también:
- Bombas de gasóleo.
- Motores.
- Bobinas.
- Condensadores.
- Electrodos.
- Fotorresistencias.
- Precalentadores.
- Portaboquillas.
- Conectores.
- Filtros.
- Juntas.
- Componentes de regulación de aire.
- Elementos de mantenimiento del circuito de combustible.
La disponibilidad de estos componentes permite reparar diferentes partes del quemador sin necesidad de sustituir el equipo completo.
Compra de caja de control Crono 553 SE
Caja de control Baxi Roca Crono 553 SE, referencia 121301175, destinada a la reparación y sustitución de la centralita de control en modelos compatibles de la familia Crono.
Antes de realizar el pedido, comprueba el modelo exacto del quemador y la referencia de la caja instalada para evitar incompatibilidades.
Datos principales
- Marca: Baxi Roca.
- Tipo: Caja de control de quemador.
- Modelo: Crono 553 SE.
- Referencia: 121301175.
- Aplicación: Quemadores de gasóleo Crono.
- Función: Control y supervisión de la secuencia de funcionamiento.
- Compatibilidad: Diferentes modelos de la familia Crono.
