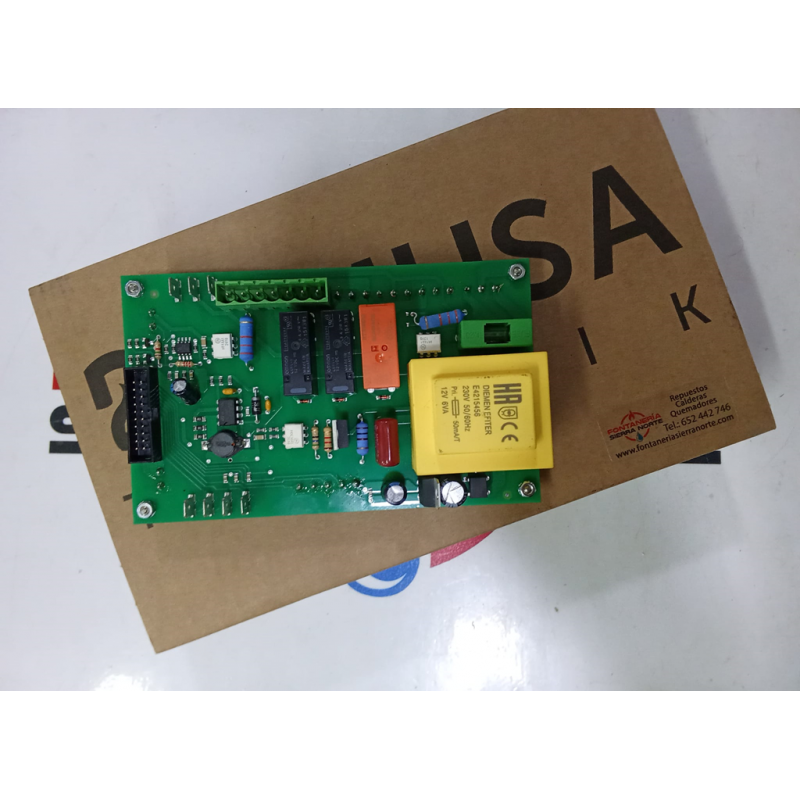

Placa electrónica Domusa CELC000216 | CCD2 V2.5
La CELC000216 es una placa electrónica Domusa CCD2 versión 2.5, utilizada en diferentes calderas de gasóleo de las gamas Sirena, MCF y Evolution.
Este módulo electrónico forma parte del sistema de alimentación y control de la caldera y está configurado para instalaciones con 1 termostato de alimentación.
La identificación mediante la referencia CELC000216 es especialmente importante, ya que Domusa utiliza diferentes versiones de placas electrónicas para sus calderas y no todas son intercambiables entre sí.
Características
- Marca: Domusa
- Referencia: CELC000216
- Modelo: CCD2
- Versión: 2.5
- Tipo: placa electrónica / circuito electrónico de control
- Aplicación: calderas de gasóleo
- Termostatos de alimentación: 1
- Gamas compatibles: Sirena, MCF y Evolution
- Aplicación específica: determinadas versiones de calderas Domusa de 100 litros
- Configuración: comprobar referencia y modelo antes de sustituir
La referencia CELC000216 aparece comercializada como placa o tarjeta electrónica Domusa para diferentes versiones de Sirena MCF Evolution, MCF y Evolution. Algunos distribuidores también la identifican como CCD2 V2.5.
¿Qué función tiene la placa electrónica?
La placa electrónica es uno de los elementos principales del sistema de control de una caldera.
En función de la configuración de la caldera, el circuito electrónico interviene en la gestión de diferentes señales eléctricas y secuencias de funcionamiento del equipo.
La placa recibe información de los distintos elementos de control y permite coordinar el funcionamiento de los componentes eléctricos de la caldera.
Una avería en este módulo puede provocar diferentes síntomas y códigos o comportamientos anómalos, por lo que antes de sustituir la placa es importante realizar un diagnóstico eléctrico adecuado.
Domusa Sirena, MCF y Evolution
La referencia CELC000216 aparece asociada a diferentes modelos de las familias Domusa Sirena, MCF y Evolution.
Entre las aplicaciones documentadas se encuentran:
- Domusa Sirena MCF Evolution
- Domusa MCF 30 DX
- Domusa Evolution EV 30 FM
- Domusa Sirena Mix Duo
- Determinadas versiones de calderas Domusa de gasóleo de 100 litros
La compatibilidad exacta depende de la versión de la caldera y de la placa instalada. Por ello, el nombre comercial de la caldera no debe utilizarse como único criterio para determinar si este circuito es compatible.
CELC000216 y CCD2 V2.5
La referencia CELC000216 puede encontrarse en catálogos y tiendas especializadas utilizando diferentes denominaciones:
- CELC000216
- Placa electrónica Domusa CELC000216
- Tarjeta electrónica Domusa CELC000216
- Módulo electrónico Domusa CELC000216
- CCD2 V2.5
- Tarjeta CCD2
- Placa CCD2 azul
Estas denominaciones facilitan la identificación del mismo recambio cuando se busca por referencia, modelo de placa o aplicación.
Síntomas que pueden estar relacionados con una avería electrónica
Una avería en la placa puede producir diferentes comportamientos dependiendo del circuito afectado.
Entre los síntomas que pueden aparecer se encuentran:
- La caldera no inicia correctamente la secuencia de funcionamiento.
- Determinados componentes no reciben la orden de funcionamiento.
- Funcionamiento irregular del equipo.
- Fallos de control.
- Interrupciones durante la secuencia de funcionamiento.
- Anomalías eléctricas o de alimentación.
- Bloqueos asociados al sistema de control.
Estos síntomas no significan necesariamente que la placa electrónica esté averiada. Un problema en una sonda, termostato, cableado, alimentación, relé, bomba, quemador u otro componente puede producir síntomas similares.
Por ello, antes de sustituir el circuito electrónico es recomendable comprobar el resto de elementos relacionados.
Comprobar antes de comprar
La sustitución de una placa electrónica debe realizarse verificando la compatibilidad exacta.
Comprueba:
- Referencia de la placa instalada.
- CELC000216.
- Versión CCD2 V2.5.
- Número de termostatos de alimentación.
- Modelo exacto de la caldera.
- Versión de Sirena, MCF o Evolution.
- Conexiones eléctricas.
- Configuración del circuito instalado.
No todas las placas Domusa para Sirena, MCF y Evolution utilizan la misma referencia. Existen otras versiones electrónicas, como CELC000086 o CELC000087, que corresponden a configuraciones diferentes.
Recambio para calderas Domusa de gasóleo
La CELC000216 es un recambio especialmente indicado para determinadas configuraciones de calderas Domusa de gasóleo.
Si la placa instalada en tu caldera lleva la referencia CELC000216, comprueba también la versión y el número de termostatos antes de realizar el pedido.
Si tienes dudas sobre la compatibilidad, puedes facilitarnos el modelo exacto de la caldera y una fotografía de la placa instalada, y te ayudaremos a identificar el recambio adecuado.
