Fotocélula Siemens QRB 1B-A070 B70 A1 para Quemadores Joannes

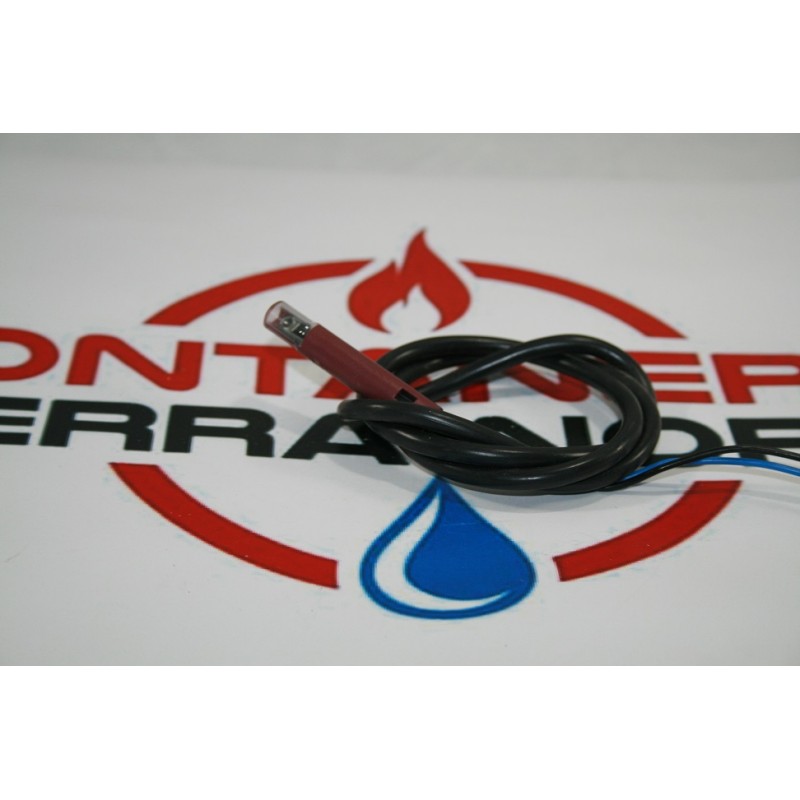

La fotocélula Siemens QRB 1B-A070 B70 A1 es un sensor de detección de llama utilizado en quemadores de gasóleo y fuel-oil.
Esta versión se suministra sin soporte y puede utilizarse en diferentes configuraciones de quemadores y cajas de control, por lo que antes de sustituirla es importante comprobar la referencia de la pieza instalada, el sistema de fijación y la centralita del quemador.
En los quemadores Joannes, la fotocélula forma parte del sistema electrónico encargado de comprobar que la llama se ha establecido correctamente después de la fase de encendido. La categoría de repuestos Joannes de Fontanería Sierra Norte incluye esta misma QRB 1B-A070 B70 A1 entre sus componentes de reparación.
Función de la fotocélula QRB 1B-A070
La función de la fotocélula es detectar ópticamente la presencia de llama.
El funcionamiento básico del quemador puede representarse así:
Demanda de calor → ventilación → encendido → alimentación de combustible → formación de llama → detección de llama → funcionamiento normal.
Cuando el combustible pulverizado entra en contacto con el aire de combustión y se produce la ignición, la llama genera radiación luminosa.
La fotocélula detecta esta radiación y transmite una señal al sistema de control.
La caja de control utiliza esta información para determinar si la combustión se ha establecido correctamente.
Si la centralita no recibe una señal de llama dentro de la secuencia prevista, puede interrumpir el funcionamiento del quemador y activar el bloqueo de seguridad.
Una pieza pequeña con una función de seguridad importante
La fotocélula no genera la llama ni controla directamente la cantidad de combustible.
Su función es confirmar que la combustión existe.
Esto es fundamental porque un quemador no debe continuar alimentando combustible indefinidamente cuando no se ha establecido una llama.
Si se produjera una entrada continua de gasóleo sin combustión, el combustible podría acumularse en la cámara de combustión.
Por este motivo, el circuito formado por:
fotocélula + caja de control + sistema de encendido + alimentación de combustible
es una parte fundamental de la seguridad del quemador.
Características de esta QRB 1B-A070 B70 A1
- Modelo: QRB 1B-A070
- Versión: B70 A1
- Fabricante: Siemens
- Tipo: fotocélula / fotorresistencia para detección de llama
- Configuración: sin soporte
- Aplicación: quemadores de gasóleo y fuel-oil
- Función: detección óptica de llama
- Compatibilidad: diferentes cajas de control, dependiendo de la configuración del quemador
La referencia aparece actualmente en el catálogo de Fontanería Sierra Norte con la descripción “QRB 1B-A070 B70 A1 sin soporte” y un precio de 40,32 €.
Fotocélula sin soporte
Una de las características que debe comprobarse antes de realizar el pedido es que esta versión se suministra sin soporte.
Esto es especialmente importante porque existen otras fotocélulas de la misma familia con diferentes sistemas de fijación.
Por ejemplo, en el catálogo también aparece la QRB 1B-A068 con soporte plástico, destinada a determinados alojamientos del quemador.
No es recomendable seleccionar una fotocélula únicamente porque visualmente parezca similar.
Hay que comprobar:
- Modelo de la fotocélula.
- Sistema de fijación.
- Alojamiento disponible.
- Conexiones.
- Caja de control.
- Modelo y versión del quemador.
Aplicación en quemadores Joannes
Esta fotocélula está incluida dentro de la categoría de repuestos para quemadores Joannes de Fontanería Sierra Norte.
En dicha categoría aparecen actualmente diferentes componentes de mantenimiento y reparación, entre ellos:
- Caja de control Joannes.
- Fotocélula QRB 1B-A070 B70 A1.
- Bomba Suntec Joannes.
- Acoplamiento bomba-motor.
- Bobina Suntec.
- Cable de precalentador.
La presencia conjunta de estos componentes permite cubrir diferentes elementos del sistema de combustión del quemador.
Síntomas de una posible avería de la fotocélula
Una fotocélula deteriorada puede provocar que el quemador:
- Arranque y se bloquee después de unos segundos.
- Genere chispa pero no mantenga el funcionamiento.
- Entre en bloqueo después de establecer aparentemente la llama.
- Funcione de forma intermitente.
- Necesite ser rearmado repetidamente.
- Detecte incorrectamente la presencia de llama.
Sin embargo, estos síntomas no significan necesariamente que la fotocélula esté averiada.
El mismo comportamiento puede aparecer cuando existe un problema en:
- Inyector.
- Bomba de gasóleo.
- Presión de combustible.
- Electroválvula.
- Electrodos.
- Transformador de encendido.
- Alimentación de combustible.
- Entrada de aire en la instalación.
- Combustión.
- Caja de control.
Por este motivo, la fotocélula debe diagnosticarse dentro del conjunto del quemador.
Cuando el quemador enciende y se bloquea
Este es uno de los síntomas más importantes para diagnosticar.
Si el quemador realiza:
ventilación → chispa → llama → bloqueo
es posible que el sistema de control no esté recibiendo correctamente la señal de llama.
Pero también puede ocurrir que la llama sea demasiado débil, inestable o incorrecta.
Una boquilla parcialmente obstruida, una presión de bomba incorrecta o una regulación de aire inadecuada pueden modificar la calidad de la llama y hacer que la señal detectada por la fotocélula no sea suficiente.
Por ello, no conviene sustituir directamente el sensor sin comprobar primero que la combustión se está produciendo correctamente.
Suciedad en la fotocélula
La acumulación de hollín, polvo o residuos sobre el sensor puede reducir la radiación luminosa que alcanza el elemento fotosensible.
Esto puede provocar una señal incorrecta incluso cuando la fotocélula todavía funciona eléctricamente.
Durante el mantenimiento conviene revisar:
- Limpieza del sensor.
- Posición.
- Orientación.
- Alojamiento.
- Cableado.
- Conectores.
- Estado de la llama.
Los quemadores de gasóleo generan partículas y depósitos cuando la combustión no está correctamente regulada, por lo que la limpieza del conjunto de combustión también influye indirectamente en el funcionamiento del sistema de detección.
Relación entre combustión y detección de llama
La fotocélula solamente puede detectar una llama que se haya formado correctamente.
La combustión del gasóleo depende de una combinación adecuada de:
combustible + aire + pulverización + temperatura + energía de ignición.
En el quemador:
Bomba → presión de combustible → inyector → pulverización → mezcla con aire → chispa → combustión → detección óptica.
Si cualquiera de los elementos anteriores falla, puede no existir una llama estable.
Por eso, una avería aparentemente relacionada con la fotocélula puede tener realmente su origen en el circuito de combustible o en el sistema de encendido.
Diagnóstico de la QRB 1B-A070
Antes de sustituir la fotocélula conviene seguir una secuencia lógica.
1. Comprobar que existe llama
Si el quemador no llega a producir llama, primero hay que revisar:
- Alimentación de gasóleo.
- Filtro.
- Bomba.
- Presión.
- Electroválvula.
- Inyector.
- Electrodos.
- Transformador.
- Alimentación eléctrica.
2. Comprobar la posición del sensor
La fotocélula debe encontrarse correctamente orientada hacia la zona donde se desarrolla la llama.
Una posición incorrecta puede reducir la radiación recibida.
3. Comprobar limpieza
Eliminar depósitos que puedan impedir una correcta detección óptica.
4. Revisar conexiones
Comprobar:
- Cables.
- Terminales.
- Conectores.
- Continuidad.
- Conexión con la caja de control.
5. Comprobar la centralita
Si sensor, cableado y combustión son correctos, debe comprobarse la caja de control y su compatibilidad con la fotocélula.
QRB 1B-A070 y caja de control
La QRB 1B-A070 puede ser utilizada con diferentes cajas de control.
Por ello, el modelo del quemador por sí solo no siempre es suficiente para determinar la compatibilidad.
En quemadores Joannes, antes de solicitar el recambio es recomendable comprobar:
- Modelo exacto.
- Año o versión cuando sea relevante.
- Caja de control instalada.
- Referencia de la fotocélula.
- Tipo de conexión.
- Sistema de fijación.
La propia categoría Joannes advierte de la necesidad de comprobar la compatibilidad de los recambios con el quemador concreto.
Diferencia frente a otras fotocélulas QRB
En el catálogo aparecen diferentes sensores de llama, por lo que es importante no confundirlos.
QRB 1B-A070 B70 A1
Sin soporte.
Es la referencia de esta ficha.
QRB 1B-A068
Con soporte plástico en la versión disponible en el catálogo.
Se utiliza en diferentes configuraciones de quemadores y cajas de control.
QRB1A
Existe también una fotocélula QRB1A de alta sensibilidad luminosa con acople, que constituye una configuración diferente.
Estas referencias no deben considerarse automáticamente intercambiables. La selección debe realizarse comparando la pieza instalada y la configuración del quemador.
Fotocélula y caja de control: dos componentes que trabajan juntos
La detección de llama no depende exclusivamente del sensor.
La señal de la fotocélula es interpretada por la caja de control del quemador.
Esto significa que un bloqueo puede producirse por un problema en:
1. La combustión.
No existe una llama adecuada.
2. La fotocélula.
La señal óptica no es correcta.
3. El cableado.
La señal no llega correctamente a la centralita.
4. La caja de control.
La centralita no interpreta correctamente la señal.
Este planteamiento permite evitar sustituciones innecesarias de componentes.
Repuestos Joannes relacionados
Para una reparación completa del quemador pueden ser necesarios otros componentes:
- Caja de control Joannes.
- Bomba Suntec.
- Bobina de bomba.
- Acoplamiento bomba-motor.
- Electrodos.
- Transformador de encendido.
- Inyector.
- Filtros de gasóleo.
- Precalentador.
- Cable de precalentador.
- Juntas.
- Componentes de mantenimiento.
La categoría Joannes dispone actualmente de varios de estos elementos, incluidos bomba Suntec, bobina, acoplamiento y cable de precalentador.
Identificación antes de comprar
Para evitar errores de compatibilidad, comprueba:
- Marca del quemador: Joannes.
- Modelo exacto.
- Referencia de la fotocélula instalada.
- Modelo de caja de control.
- Sistema de fijación.
- Conexiones.
- Si la fotocélula instalada lleva o no soporte.
Si la pieza instalada corresponde a una Siemens QRB 1B-A070 B70 A1 sin soporte, esta ficha corresponde a esa configuración.
Sustitución de la fotocélula
La sustitución debe realizarse con el quemador desconectado de la alimentación eléctrica.
Una vez instalada la nueva fotocélula debe comprobarse:
- Correcta fijación.
- Posición del sensor.
- Conexiones.
- Secuencia de encendido.
- Formación de llama.
- Detección de llama.
- Ausencia de bloqueos.
- Funcionamiento estable del quemador.
Cuando se interviene sobre un quemador de gasóleo, la comprobación final de la combustión debe realizarse con los procedimientos y equipos adecuados.
Comprar fotocélula QRB 1B-A070 B70 A1 para Joannes
Fotocélula Siemens QRB 1B-A070 B70 A1 sin soporte para detección de llama en quemadores de gasóleo y fuel-oil.
Recambio utilizado en diferentes configuraciones de quemadores Joannes y compatible con varias cajas de control.
Modelo: QRB 1B-A070 B70 A1
Comprueba la referencia de la pieza instalada, la caja de control y el sistema de fijación antes de realizar el pedido.
