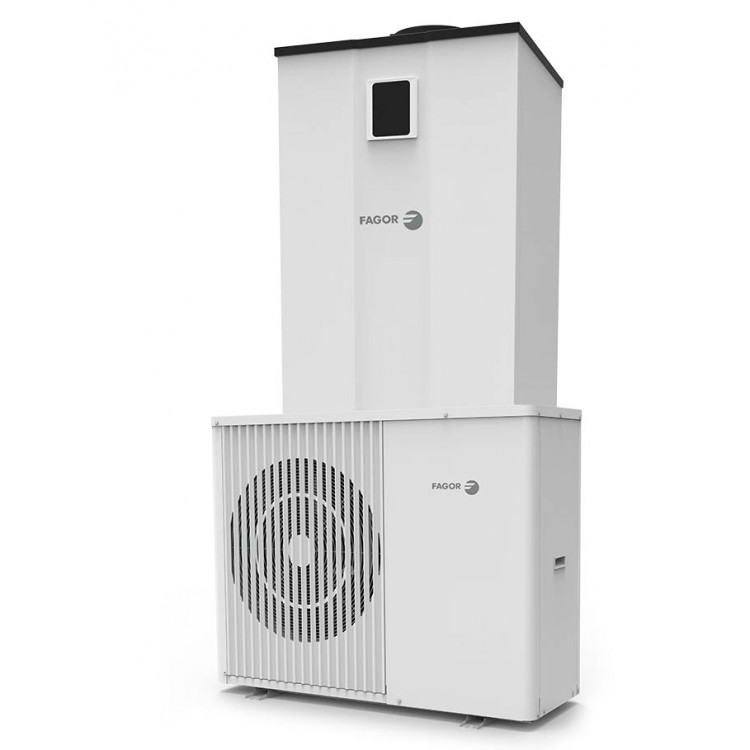

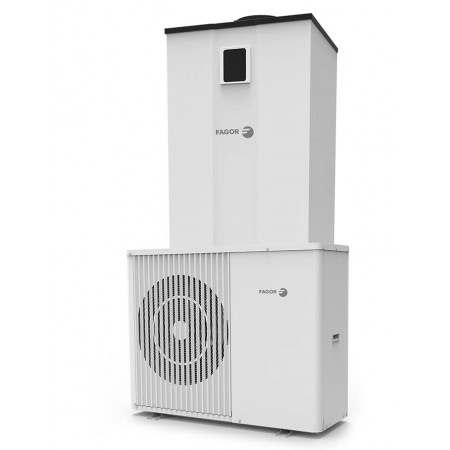

Aerotermia Fagor AERO MULTI 6 160 ecoTA 6,4 kW con ACS
La Fagor AERO MULTI 6 160 ecoTA es un sistema de aerotermia compuesto por una bomba de calor aire-agua Monoblock AERO 6 ecoTA de 6,4 kW y un acumulador de agua caliente sanitaria AERO ACS INOX-160 S de 160 litros.
El conjunto permite centralizar en un mismo sistema la producción de calefacción, refrigeración y agua caliente sanitaria (ACS), utilizando tecnología Inverter y refrigerante natural R290.
La unidad exterior puede alcanzar una temperatura máxima de impulsión de 75 °C, permitiendo estudiar su utilización tanto en instalaciones nuevas como en determinadas reformas con radiadores, además de sistemas de suelo radiante y fancoils.
Qué incluye el AERO MULTI 6 160 ecoTA
El SET está formado por dos equipos principales:
Unidad exterior
-
Fagor AERO 6 ecoTA
-
Potencia nominal de calefacción: 6,4 kW
-
Potencia nominal de refrigeración: 6,25 kW
-
Refrigerante: R290
-
Tecnología Inverter
-
Configuración Monoblock
-
Temperatura máxima de impulsión: 75 °C
Unidad interior de ACS
-
Fagor AERO ACS INOX-160 S
-
Capacidad: 160 litros
-
Refrigerante: R290
-
Potencia térmica: 1.005-1.750 W
-
COP: 2,83-3,09
-
Instalación: suelo
-
Depósito de acero inoxidable
La documentación oficial de Fagor identifica el conjunto con la referencia 7BOFA0012 y sus dos componentes con las referencias 7BOFA0006 y 7BOFA0011.
Aerotermia para calefacción, refrigeración y ACS
Una de las principales características del sistema AERO MULTI es que permite integrar en una misma solución las necesidades habituales de climatización y agua caliente sanitaria.
El sistema puede utilizarse para:
-
Calefacción
-
Refrigeración
-
Agua caliente sanitaria
-
Sistemas con radiadores
-
Suelo radiante
-
Fancoils
La selección final de los emisores y el diseño hidráulico deben realizarse de acuerdo con las características de cada instalación.
Bomba de calor AERO 6 ecoTA de 6,4 kW
La unidad exterior del AERO MULTI 6 utiliza la Fagor AERO 6 ecoTA.
Su potencia nominal de calefacción es de 6,4 kW a A7/W35, mientras que la potencia nominal de refrigeración es de 6,25 kW en las condiciones de referencia indicadas por el fabricante.
Los 6,4 kW representan la potencia térmica entregada por la bomba de calor bajo unas condiciones concretas de ensayo, no su consumo eléctrico.
La electricidad alimenta principalmente el compresor, ventilador, controles y demás componentes eléctricos, mientras que el ciclo frigorífico permite transferir energía térmica desde el aire exterior al circuito hidráulico.
SCOP 5,96
Para la unidad exterior AERO 6 ecoTA, Fagor especifica un SCOP de 5,96 a 7/35 °C en zona climática cálida.
Por tanto, en esta ficha individual utilizaremos:
SCOP 5,96
y no la expresión genérica “SCOP hasta 6,4” que aparece actualmente en la página.
El valor 6,4 corresponde al SCOP máximo de otros modelos de la gama AERO ecoTA, concretamente el AERO 12 ecoTA.
El SCOP es un indicador estacional obtenido mediante condiciones normalizadas y no significa que el equipo mantenga ese rendimiento durante todas las condiciones de funcionamiento.
Refrigerante natural R290
La bomba de calor utiliza R290, un refrigerante natural basado en propano.
El R290 presenta un potencial de calentamiento global muy reducido y unas propiedades termodinámicas adecuadas para aplicaciones de bomba de calor.
Por sus características de inflamabilidad, las operaciones relacionadas con el circuito frigorífico deben realizarse siguiendo las instrucciones del fabricante y la normativa aplicable.
Temperatura de impulsión de hasta 75 °C
La gama AERO ecoTA puede alcanzar una temperatura máxima de impulsión de 75 °C.
Esta característica permite estudiar la integración del sistema con:
-
Radiadores
-
Suelo radiante
-
Fancoils
En instalaciones con radiadores existentes es especialmente importante comprobar la potencia de emisión disponible a la temperatura de impulsión que pueda proporcionar la bomba de calor.
Una temperatura de agua elevada supone normalmente un mayor salto térmico para el ciclo frigorífico.
Cuando la instalación permite trabajar con temperaturas de impulsión inferiores, las condiciones de funcionamiento de la bomba de calor pueden ser más favorables.
Sistema Monoblock
La unidad exterior AERO 6 ecoTA utiliza configuración Monoblock.
El circuito frigorífico se encuentra integrado en la unidad exterior y la conexión con la instalación se realiza mediante el circuito hidráulico.
En instalaciones Monoblock es importante prestar especial atención a:
-
Aislamiento de las tuberías exteriores.
-
Protección frente a heladas.
-
Caudal de agua.
-
Pérdidas de carga.
-
Diámetros de tubería.
-
Presión de funcionamiento.
-
Diseño hidráulico.
Acumulador de ACS de 160 litros
El AERO MULTI 6 160 ecoTA incorpora el acumulador AERO ACS INOX-160 S, con una capacidad nominal de 160 litros.
Este punto debe quedar perfectamente claro en la ficha.
El fabricante especifica:
Importante: 160 litros, no 200 litros
La denominación comercial “AERO MULTI 6 160 ecoTA” hace referencia al acumulador de 160 litros.
La ficha actual de Fontanería Sierra Norte muestra en el apartado técnico 200 litros, pero la documentación oficial de Fagor confirma que el AERO ACS INOX-160 S tiene 160 litros.
Hay que corregir ese dato.
Acumulador de acero inoxidable
El AERO ACS INOX-160 S utiliza un depósito de acero inoxidable.
Fagor incorpora en esta gama funciones destinadas a la gestión del agua caliente sanitaria, incluyendo función antilegionela y compatibilidad con sistemas fotovoltaicos según la documentación de la gama AERO ACS INOX.
Producción de agua caliente sanitaria
El acumulador de 160 litros está orientado a instalaciones residenciales con una demanda de ACS compatible con su volumen de acumulación.
El dimensionamiento debe considerar:
-
Número de usuarios.
-
Hábitos de consumo.
-
Número de baños.
-
Temperatura de acumulación.
-
Temperatura del agua de entrada.
-
Horarios de mayor demanda.
-
Tiempo de recuperación.
Por tanto, los 160 litros no deben interpretarse como una capacidad universal para cualquier vivienda, sino como la capacidad del acumulador incluido en este conjunto.
Calefacción con radiadores
La capacidad de alcanzar hasta 75 °C permite estudiar el AERO MULTI 6 160 ecoTA en instalaciones con radiadores.
Sin embargo, la potencia térmica de un radiador depende de su temperatura media.
En una sustitución de caldera por aerotermia es necesario comprobar que los emisores existentes pueden proporcionar la potencia necesaria a las temperaturas de funcionamiento previstas.
En algunos casos puede ser conveniente aumentar la superficie de emisión o trabajar con una estrategia de regulación diferente.
Suelo radiante
El suelo radiante trabaja normalmente con temperaturas de impulsión inferiores a las de muchos sistemas tradicionales de radiadores.
Estas condiciones pueden resultar favorables para una bomba de calor, ya que el compresor necesita proporcionar un menor salto térmico.
La regulación mediante curva climática puede adaptar la temperatura de impulsión a las condiciones exteriores y a la demanda del edificio.
Fancoils y refrigeración
El sistema también puede utilizarse para refrigeración mediante emisores hidráulicos adecuados.
La unidad exterior AERO 6 ecoTA proporciona una potencia nominal de refrigeración de 6,25 kW bajo las condiciones de referencia del fabricante.
En sistemas de suelo refrescante es necesario controlar correctamente la temperatura del agua para evitar condensaciones.
Tecnología Inverter
La tecnología Inverter permite adaptar el funcionamiento del compresor a las necesidades térmicas de la instalación.
La modulación puede favorecer:
-
Funcionamiento más estable.
-
Adaptación a cargas parciales.
-
Menor número de arranques y paradas.
-
Regulación más precisa.
El consumo real dependerá de las condiciones exteriores, temperatura de impulsión, demanda y configuración de la instalación.
Desescarche
En determinadas condiciones de temperatura exterior y humedad puede aparecer escarcha en el intercambiador exterior.
La bomba de calor realiza ciclos de desescarche cuando es necesario eliminar esta acumulación.
Durante estos ciclos puede producirse una variación temporal del funcionamiento del sistema.
Es un proceso normal en las bombas de calor aire-agua.
Protección frente a heladas
En una instalación Monoblock existen tramos hidráulicos situados en el exterior.
Por ello, el diseño debe contemplar las medidas de protección frente a heladas adecuadas para la ubicación y las condiciones de instalación.
La protección del circuito hidráulico exterior es especialmente importante en zonas donde puedan producirse temperaturas bajo cero.
Datos técnicos del AERO MULTI 6 160 ecoTA
Unidad exterior AERO 6 ecoTA
-
Tipo: bomba de calor aire-agua Monoblock Inverter
-
Potencia calefacción: 6,4 kW
-
Potencia refrigeración: 6,25 kW
-
SCOP: 5,96
-
Refrigerante: R290
-
Intensidad máxima: 12 A
-
Temperatura máxima de impulsión: 75 °C
-
Dimensiones: 900 × 1115 × 415 mm
-
Referencia FCS: 7BOFA0006
-
EAN: 8436622430918
Unidad interior AERO ACS INOX-160 S
-
Tipo: bomba de calor para ACS
-
Capacidad: 160 L
-
Perfil de carga: L
-
Refrigerante: R290
-
Potencia térmica: 1.005-1.750 W
-
COP: 2,83-3,09
-
Instalación: suelo
-
Dimensiones: 1311 × 584 × 600 mm
-
Referencia FCS: 7BOFA0011
-
EAN: 8436622430864
Identificación del SET
-
Fabricante: Fagor Comfort Solutions
-
Modelo: AERO MULTI 6 160 ecoTA
-
Referencia FCS: 7BOFA0012
La referencia del SET y las referencias individuales están confirmadas por Fagor.

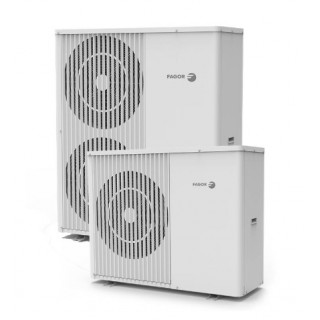

Gama AERO MULTI
La gama AERO MULTI está formada por cuatro configuraciones:
-
AERO MULTI 6 160 ecoTA
-
AERO MULTI 9 200 ecoTA
-
AERO MULTI 12 200 ecoTA
-
AERO MULTI 16 260 ecoTA
Fagor presenta la gama como una solución que combina calefacción, refrigeración y ACS, con posibilidad de hibridación, refrigerante R290 y acumulador de agua caliente en acero inoxidable.
Dimensionamiento del sistema
La potencia de 6,4 kW no debe utilizarse como único criterio de selección.
Para determinar si el AERO MULTI 6 160 ecoTA es adecuado deben analizarse:
-
Carga térmica de calefacción.
-
Demanda de refrigeración.
-
Zona climática.
-
Temperatura exterior de diseño.
-
Aislamiento.
-
Tipo de emisores.
-
Temperatura de impulsión.
-
Demanda de ACS.
-
Perfil de consumo de agua caliente.
El acumulador de 160 litros debe dimensionarse igualmente de acuerdo con las necesidades reales de ACS.
Fagor AERO MULTI 6 160 ecoTA
El AERO MULTI 6 160 ecoTA integra en un único sistema una bomba de calor aire-agua de 6,4 kW y un acumulador de ACS de 160 litros.
La combinación de tecnología Inverter, Monoblock, R290 y alta temperatura de hasta 75 °C permite plantear distintas configuraciones de calefacción, refrigeración y agua caliente sanitaria, siempre con un dimensionamiento adecuado a las características de la instalación.
