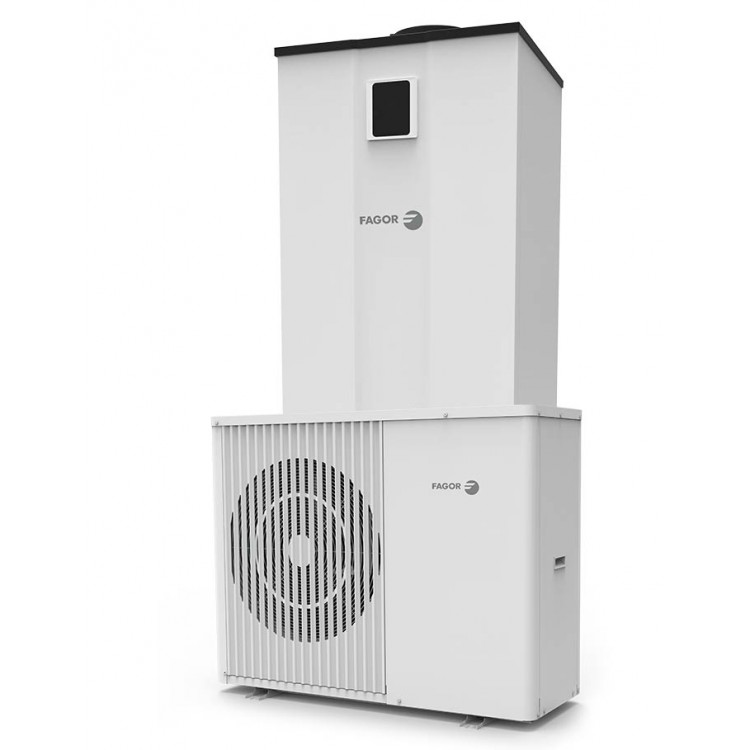

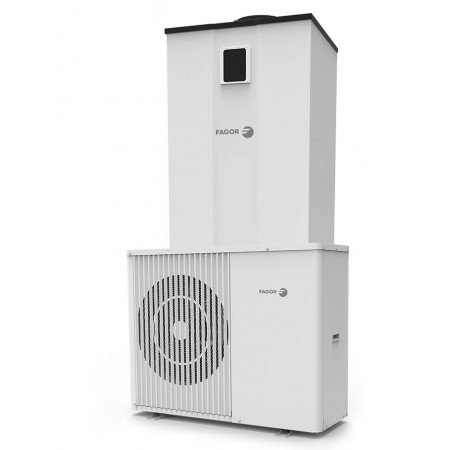

Aerotermia Fagor AERO MULTI 9 200 ecoTA 9,15 kW con ACS
La Fagor AERO MULTI 9 200 ecoTA es un sistema de aerotermia formado por una bomba de calor aire-agua Monoblock AERO 9 ecoTA de 9,15 kW y un acumulador de agua caliente sanitaria AERO ACS INOX-200 S de 200 litros.
El conjunto permite cubrir mediante un mismo sistema las necesidades de calefacción, refrigeración y agua caliente sanitaria (ACS).
La unidad exterior utiliza tecnología Inverter, refrigerante natural R290 y puede alcanzar una temperatura máxima de impulsión de 75 °C.
Por su configuración, el sistema puede estudiarse para instalaciones con radiadores, suelo radiante o fancoils, siempre que el dimensionamiento térmico e hidráulico sea adecuado.
Qué incluye el AERO MULTI 9 200 ecoTA
El sistema está compuesto por dos unidades principales:

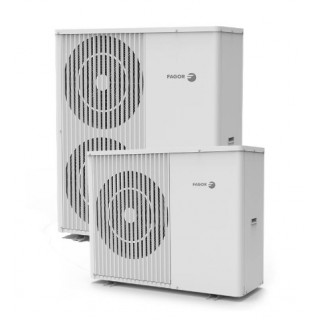

Unidad exterior
Fagor AERO 9 ecoTA
-
Potencia nominal de calefacción: 9,15 kW
-
Potencia nominal de refrigeración: 8,85 kW
-
SCOP: 6,34
-
Tecnología: Inverter Monoblock
-
Refrigerante: R290
-
Temperatura máxima de impulsión: 75 °C
-
Alimentación: 380-415 V / 3 fases / 50 Hz
-
Intensidad máxima: 13,7 A
Unidad interior de ACS
Fagor AERO ACS INOX-200 S
Fagor identifica el conjunto con la referencia 7BOFA0013, mientras que la unidad exterior corresponde a 7BOFA0007 y el acumulador AERO ACS INOX-200 S a 7BOFA0001.
Aerotermia para calefacción, refrigeración y ACS
El AERO MULTI 9 200 ecoTA integra en una única solución la producción de:
-
Calefacción
-
Refrigeración
-
Agua caliente sanitaria
La bomba de calor transfiere energía térmica entre el aire exterior y el circuito hidráulico de la instalación, mientras que el acumulador permite disponer de agua caliente sanitaria almacenada.
La selección de emisores y el diseño hidráulico deben adaptarse a las características concretas de cada instalación.
Bomba de calor de 9,15 kW
La unidad exterior AERO 9 ecoTA proporciona una potencia nominal de calefacción de 9,15 kW a A7/W35.
En refrigeración, la potencia nominal especificada por Fagor es de 8,85 kW a 35/18 °C.
Los 9,15 kW representan la potencia térmica proporcionada por la bomba de calor bajo unas condiciones determinadas de ensayo y no deben confundirse con el consumo eléctrico.
Fagor especifica para este modelo un COP de 4,50 a A7/W35.
El rendimiento real variará en función de la temperatura exterior, la temperatura de impulsión, la demanda de la instalación y las condiciones de funcionamiento.
SCOP 6,34
El AERO 9 ecoTA tiene un SCOP de 6,34 a 7/35 °C en zona climática cálida.
Por tanto, en esta ficha debe aparecer:
SCOP 6,34
y no la expresión genérica "SCOP hasta 6,4".
El valor 6,4 corresponde al máximo de la familia AERO ecoTA y se alcanza específicamente en el modelo AERO 12 ecoTA.
El SCOP es un indicador estacional calculado bajo condiciones normalizadas y no representa un COP constante durante toda la temporada de calefacción.
Refrigerante natural R290
La unidad exterior utiliza R290, refrigerante natural basado en propano.
El R290 presenta un potencial de calentamiento global muy reducido y unas características termodinámicas adecuadas para aplicaciones de bomba de calor.
Debido a su inflamabilidad, las operaciones relacionadas con el circuito frigorífico deben realizarse de acuerdo con las instrucciones del fabricante y la normativa aplicable.
Alta temperatura de hasta 75 °C
Una de las características principales de la gama AERO ecoTA es su capacidad de alcanzar una temperatura máxima de impulsión de 75 °C.
Esto permite estudiar su utilización en instalaciones con:
La posibilidad de alcanzar temperaturas elevadas resulta especialmente relevante en determinadas reformas con radiadores existentes.
No obstante, una mayor temperatura de impulsión aumenta normalmente la exigencia termodinámica del ciclo frigorífico.
Cuando la instalación permite trabajar con temperaturas de agua inferiores, las condiciones de funcionamiento de la bomba de calor pueden ser más favorables.
Sistema Monoblock
La unidad exterior AERO 9 ecoTA utiliza una configuración Monoblock.
El circuito frigorífico se encuentra integrado en la unidad exterior y la conexión con la instalación interior se realiza mediante el circuito hidráulico.
En este tipo de instalación debe prestarse especial atención a:
-
Diámetro de las tuberías.
-
Caudal de agua.
-
Pérdidas de carga.
-
Aislamiento térmico.
-
Protección frente a heladas.
-
Presión de funcionamiento.
-
Diseño hidráulico.
Acumulador de ACS de 200 litros
El AERO MULTI 9 200 ecoTA incorpora el acumulador AERO ACS INOX-200 S, con una capacidad de 200 litros.
En este modelo, los 200 litros sí son correctos y coinciden con la documentación oficial de Fagor.
Sus principales características son:
Depósito de acero inoxidable
El acumulador AERO ACS INOX-200 S está fabricado en acero inoxidable y forma parte de la solución AERO MULTI de Fagor.
Su volumen de 200 litros proporciona una reserva de agua caliente sanitaria que debe dimensionarse según el número de usuarios y el perfil de consumo.
Para determinar si 200 litros son suficientes deben estudiarse, entre otros factores:
-
Número de usuarios.
-
Número de baños.
-
Hábitos de consumo.
-
Temperatura de acumulación.
-
Temperatura del agua de entrada.
-
Horarios de máxima demanda.
-
Tiempo de recuperación.
Producción de ACS
El sistema combina la producción de calor de la bomba de aerotermia con la acumulación de agua caliente sanitaria.
Esto permite disponer de un sistema integrado para climatización y ACS sin tener que seleccionar por separado una bomba de calor y un acumulador convencional.
El volumen de 200 litros corresponde al depósito incluido en este SET y no debe confundirse con la potencia térmica de la bomba de calor.
Calefacción con radiadores
La capacidad de alcanzar hasta 75 °C permite estudiar la utilización del sistema con radiadores.
Sin embargo, la potencia térmica de los radiadores depende de su temperatura media de funcionamiento.
En una sustitución de caldera por aerotermia es necesario comprobar la potencia de los emisores a la temperatura de impulsión prevista.
Dependiendo de la instalación, puede ser necesario aumentar la superficie de emisión o modificar la estrategia de regulación.
Suelo radiante
El suelo radiante suele funcionar con temperaturas de impulsión inferiores a las necesarias en determinados sistemas de radiadores.
Estas condiciones pueden favorecer el rendimiento de la bomba de calor al reducir el salto térmico que debe proporcionar el compresor.
La regulación mediante curva climática permite adaptar la temperatura de impulsión a las condiciones exteriores y a la demanda del edificio.
Fancoils y refrigeración
El AERO MULTI 9 200 ecoTA también puede utilizarse para refrigeración.
La unidad exterior proporciona una potencia nominal de refrigeración de 8,85 kW a 35/18 °C.
Los fancoils permiten utilizar el mismo sistema hidráulico para calefacción y refrigeración.
En sistemas de suelo refrescante debe controlarse la temperatura de impulsión para evitar que la temperatura superficial descienda por debajo del punto de rocío y aparezcan condensaciones.
Tecnología Inverter
La tecnología Inverter permite modular el funcionamiento del compresor en función de la demanda térmica.
Esto permite adaptar la capacidad del equipo a diferentes condiciones de carga y puede reducir los ciclos de arranque y parada.
El consumo eléctrico real dependerá de factores como:
Alimentación eléctrica
La unidad exterior AERO 9 ecoTA utiliza alimentación de 380-415 V / 3 fases / 50 Hz y tiene una intensidad máxima especificada de 13,7 A.
Este dato debe comprobarse antes de seleccionar el equipo.
Es importante diferenciarlo de los modelos de menor potencia que pueden utilizar configuraciones eléctricas diferentes.
Desescarche
En determinadas condiciones de temperatura y humedad exterior puede formarse escarcha sobre el intercambiador.
La bomba de calor dispone de ciclos de desescarche para eliminar esta acumulación cuando es necesario.
Durante estos ciclos puede producirse una modificación temporal del funcionamiento del sistema.
Es un proceso habitual en las bombas de calor aire-agua.
Protección frente a heladas
En una configuración Monoblock existen tramos hidráulicos que pueden quedar expuestos a temperaturas exteriores bajas.
Por ello, la instalación debe contemplar las medidas de protección frente a heladas correspondientes al diseño y ubicación del equipo.
El aislamiento de las tuberías exteriores y las medidas hidráulicas previstas por el fabricante son especialmente importantes en zonas con temperaturas bajo cero.
Datos técnicos AERO MULTI 9 200 ecoTA
Unidad exterior AERO 9 ecoTA
-
Tipo: bomba de calor aire-agua Inverter Monoblock
-
Potencia calefacción: 9,15 kW
-
Potencia refrigeración: 8,85 kW
-
SCOP: 6,34
-
COP A7/W35: 4,50
-
Refrigerante: R290
-
Carga R290: 1,05 kg
-
Temperatura máxima de impulsión: 75 °C
-
Alimentación: 380-415 V / 3 fases / 50 Hz
-
Intensidad máxima: 13,7 A
-
Caudal nominal de agua: 1,57 m³/h
-
Presión acústica: 47 dB(A)
-
Protección: IPX4
-
Rango calefacción: −25 a 45 °C
-
Rango refrigeración: 10 a 45 °C
-
Dimensiones: 900 × 1115 × 415 mm
-
Peso: 82 kg
-
Referencia: 7BOFA0007
-
EAN: 8436622430925
Unidad interior AERO ACS INOX-200 S
-
Tipo: bomba de calor para ACS
-
Capacidad: 200 L
-
Perfil de carga: L
-
Refrigerante: R290
-
Potencia térmica: 1.005-1.750 W
-
COP: 2,95-3,16
-
Dimensiones: 1540 × 584 × 600 mm
-
Referencia: 7BOFA0001
-
EAN: 8436622430857
Identificación del SET
-
Fabricante: Fagor Comfort Solutions
-
Modelo: AERO MULTI 9 200 ecoTA
-
Referencia FCS: 7BOFA0013
Datos contrastados con la documentación oficial de Fagor.
Gama AERO MULTI
El AERO MULTI 9 200 ecoTA forma parte de la gama Fagor AERO MULTI:
-
AERO MULTI 6 160 ecoTA
-
AERO MULTI 9 200 ecoTA
-
AERO MULTI 12 200 ecoTA
-
AERO MULTI 16 260 ecoTA
La gama combina bomba de calor aire-agua Monoblock, producción de ACS, refrigeración y calefacción, con refrigerante R290 y acumuladores de acero inoxidable.
Dimensionamiento
Los 9,15 kW no deben utilizarse como único criterio para seleccionar la bomba de calor.
El dimensionamiento debe considerar:
-
Carga térmica de calefacción.
-
Demanda de refrigeración.
-
Zona climática.
-
Temperatura exterior de diseño.
-
Aislamiento.
-
Tipo de emisores.
-
Temperatura de impulsión.
-
Demanda de ACS.
-
Perfil de consumo.
-
Alimentación eléctrica disponible.
El acumulador de 200 litros también debe comprobarse respecto a las necesidades reales de ACS.
Fagor AERO MULTI 9 200 ecoTA
El AERO MULTI 9 200 ecoTA integra una bomba de calor aire-agua de 9,15 kW con un acumulador de ACS de 200 litros.
La combinación de tecnología Inverter, Monoblock, refrigerante R290 y temperatura máxima de impulsión de 75 °C permite plantear soluciones de calefacción, refrigeración y ACS en una única configuración.
Antes de seleccionar el equipo es recomendable realizar el correspondiente cálculo de cargas térmicas y comprobar las condiciones hidráulicas y eléctricas de la instalación.
