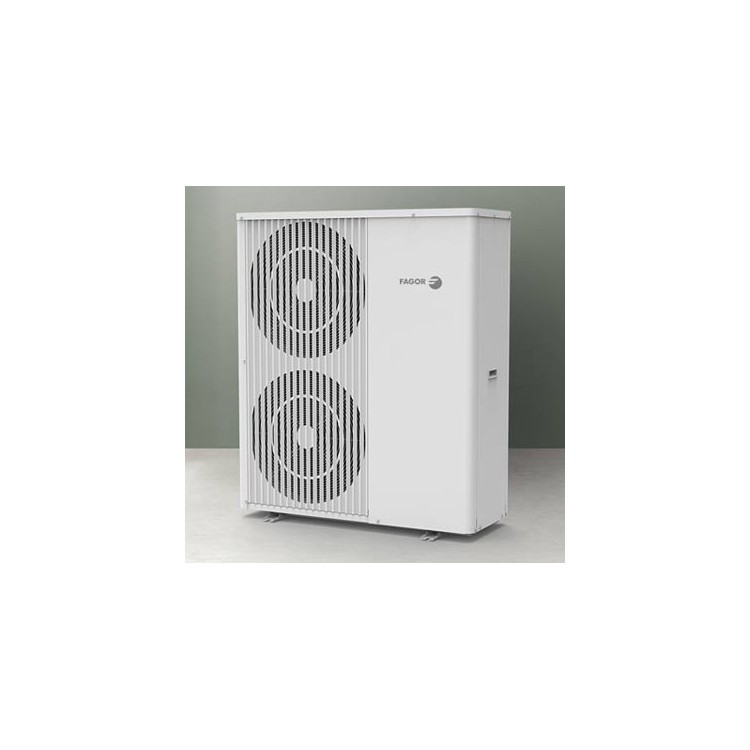

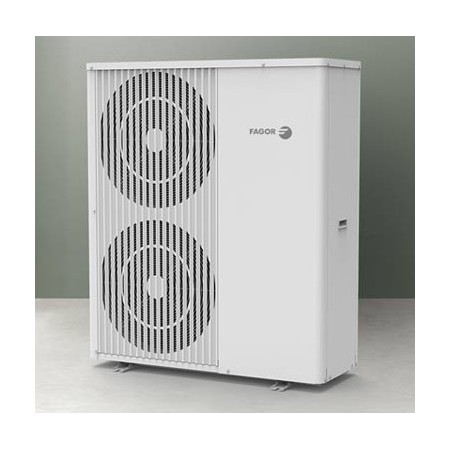

Aerotermia Fagor AERO eco 16 TA 16 kW Alta Temperatura R290
La Fagor AERO eco 16 TA es una bomba de calor aire-agua Inverter Monoblock de 16 kW de potencia nominal en calefacción, diseñada para instalaciones con una demanda térmica superior a la de los modelos de 6, 9 y 12 kW de la gama.
Utiliza refrigerante natural R290, alcanza una temperatura máxima de impulsión de 75 °C y puede proporcionar calefacción, refrigeración y agua caliente sanitaria mediante un acumulador compatible.
Por su potencia y características eléctricas, está orientada a instalaciones de mayor demanda térmica, siempre dependiendo del cálculo de cargas y de las características concretas del edificio.
Características principales
-
Potencia nominal de calefacción: 16 kW a A7/W35
-
Potencia nominal de refrigeración: 14,85 kW a 35/18 °C
-
SCOP: 6,3 a 7/35 °C en zona climática cálida
-
COP: 4,69 a A7/W35
-
Refrigerante: R290
-
Carga de refrigerante: 1,4 kg
-
Tecnología: Inverter Monoblock
-
Temperatura máxima de impulsión: 75 °C
-
Alimentación: 380-415 V / 3 fases / 50 Hz
-
Intensidad máxima: 27 A
-
Caudal nominal de agua: 2,75 m³/h
-
Presión acústica: 48 dB(A)
-
Dimensiones: 1320 × 1115 × 415 mm
-
Peso neto: 140 kg
Datos confirmados mediante la documentación técnica oficial de Fagor.
Aerotermia de 16 kW para instalaciones de mayor demanda
La AERO eco 16 TA proporciona 16 kW de potencia térmica nominal en calefacción bajo las condiciones de referencia A7/W35.
Esta potencia la sitúa por encima de los modelos de 6, 9 y 12 kW y la convierte en una opción destinada a instalaciones con una demanda térmica considerable.
No obstante, los 16 kW no deben utilizarse como criterio único para determinar si el equipo es adecuado para una vivienda o edificio.
El dimensionamiento debe considerar:
-
Carga térmica del edificio.
-
Aislamiento.
-
Zona climática.
-
Temperatura exterior de diseño.
-
Superficie acristalada.
-
Orientación.
-
Infiltraciones.
-
Tipo de emisores.
-
Temperatura de impulsión.
-
Necesidades de ACS.
-
Demanda de refrigeración.
Alta temperatura de hasta 75 °C
La AERO eco 16 TA pertenece a la gama Fagor AERO ecoTA, diseñada para trabajar con una temperatura máxima de impulsión de 75 °C.
Esta característica permite estudiar su integración en instalaciones con:
-
Radiadores convencionales
-
Radiadores de baja temperatura
-
Suelo radiante
-
Fancoils
-
Sistemas de producción de ACS
La alta temperatura disponible resulta especialmente relevante en determinadas reformas donde existen emisores diseñados originalmente para trabajar con temperaturas superiores a las habituales en una instalación aerotérmica de baja temperatura.
Sin embargo, una temperatura de impulsión elevada incrementa la exigencia termodinámica del ciclo.
Cuando la instalación lo permite, reducir la temperatura del agua favorece unas condiciones de funcionamiento más favorables y puede mejorar el rendimiento estacional.
¿Qué significan los 16 kW de potencia?
Los 16 kW corresponden a la potencia térmica nominal de calefacción indicada por Fagor bajo las condiciones A7/W35.
No representan el consumo eléctrico del equipo.
La bomba de calor utiliza energía eléctrica principalmente para accionar el compresor, ventiladores, circulación hidráulica y sistemas electrónicos de control.
El ciclo frigorífico permite captar energía térmica del aire exterior y transferirla al agua del sistema de calefacción.
Fagor especifica un COP de 4,69 a A7/W35 para este modelo.
Este valor corresponde a una condición concreta de ensayo. El rendimiento real varía con la temperatura exterior y con la temperatura de impulsión requerida.
Cómo funciona la aerotermia
La AERO eco 16 TA funciona mediante un ciclo frigorífico de compresión de vapor.
Durante la calefacción:
-
El refrigerante absorbe energía térmica del aire exterior.
-
El compresor eleva su presión y temperatura.
-
El refrigerante transfiere energía al circuito hidráulico.
-
La válvula de expansión reduce su presión.
-
El refrigerante vuelve al evaporador para repetir el ciclo.
La electricidad consumida por el sistema permite transportar energía térmica desde el exterior hacia el circuito hidráulico.
Refrigerante natural R290
La AERO eco 16 TA utiliza R290, un refrigerante natural basado en propano.
Fagor especifica para este modelo una carga de 1,4 kg de R290.
El R290 presenta un potencial de calentamiento global muy reducido y unas propiedades termodinámicas adecuadas para aplicaciones de bomba de calor.
Por sus características de inflamabilidad, las operaciones de instalación y mantenimiento deben realizarse de acuerdo con las instrucciones del fabricante y la normativa aplicable.
Tecnología Inverter
El compresor Inverter puede modificar su capacidad de funcionamiento para adaptarse a la demanda térmica.
Esto permite que el equipo no tenga que trabajar permanentemente a su máxima capacidad cuando la instalación requiere menos potencia.
La modulación puede favorecer:
-
Funcionamiento más estable.
-
Menor número de arranques y paradas.
-
Adaptación a cargas parciales.
-
Mayor capacidad de regulación.
El consumo real dependerá de las condiciones de funcionamiento y de la regulación de la instalación.
Sistema Monoblock
La AERO eco 16 TA utiliza una configuración Monoblock, con el circuito frigorífico integrado en la unidad exterior.
La conexión con la instalación interior se realiza mediante el circuito hidráulico.
En este tipo de instalación debe prestarse especial atención a:
-
Tuberías hidráulicas exteriores.
-
Aislamiento.
-
Protección frente a heladas.
-
Caudal de agua.
-
Pérdidas de carga.
-
Dimensionamiento de la bomba de circulación.
El diseño hidráulico debe realizarse siguiendo las instrucciones del fabricante.
Alimentación trifásica
A diferencia de los modelos más pequeños de la gama, la AERO eco 16 TA utiliza alimentación eléctrica trifásica de 380-415 V / 3 fases / 50 Hz.
Este aspecto debe comprobarse antes de seleccionar el equipo.
La instalación eléctrica debe disponer de las condiciones necesarias para alimentar correctamente una bomba de calor con una intensidad máxima especificada por Fagor de 27 A.
Por tanto, no debe considerarse simplemente como una ampliación del modelo de 12 kW: sus necesidades eléctricas son diferentes.
Calefacción con radiadores
La capacidad de alcanzar hasta 75 °C permite estudiar la utilización del equipo en instalaciones con radiadores.
Sin embargo, la potencia de los radiadores depende de su temperatura media de funcionamiento.
Si se pretende trabajar con temperaturas de impulsión inferiores a las utilizadas originalmente por una caldera convencional, debe comprobarse que los emisores mantienen suficiente potencia térmica.
En una reforma puede ser necesario aumentar la superficie de radiadores o adaptar la temperatura de funcionamiento.
Suelo radiante
El suelo radiante permite normalmente trabajar con temperaturas de agua inferiores a las necesarias en muchos sistemas de radiadores.
Esto puede favorecer el funcionamiento de una bomba de calor porque reduce el salto térmico que debe proporcionar el compresor.
Una regulación mediante curva climática puede adaptar la temperatura de impulsión a las condiciones exteriores y a la demanda del edificio.
Fancoils y refrigeración
Los fancoils permiten utilizar el sistema tanto para calefacción como para refrigeración.
En modo refrigeración, la bomba de calor invierte el ciclo frigorífico para extraer energía térmica del agua y expulsarla al exterior.
La AERO eco 16 TA dispone de una potencia nominal de refrigeración de 14,85 kW en las condiciones de referencia indicadas por Fagor.
En instalaciones de suelo refrescante debe controlarse la temperatura de impulsión para evitar condensaciones.
Producción de ACS
La AERO eco 16 TA puede integrarse en instalaciones de producción de agua caliente sanitaria mediante acumulador compatible.
La demanda de ACS depende del número de usuarios y del perfil de consumo.
Para dimensionar el sistema deben estudiarse conjuntamente:
-
Potencia de la bomba de calor.
-
Volumen del acumulador.
-
Temperatura de consigna.
-
Temperatura de entrada.
-
Perfil horario de consumo.
-
Tiempo de recuperación requerido.
Una mayor potencia de bomba de calor no significa automáticamente que cualquier volumen de acumulación sea adecuado.
SCOP 6,3 del AERO eco 16 TA
Fagor especifica para el AERO 16 ecoTA un SCOP de 6,3 a 7/35 °C en zona climática cálida.
Por tanto, en esta ficha debe utilizarse:
SCOP 6,3
y no la expresión genérica “SCOP hasta 6,4”, que corresponde al valor máximo de la familia.
La diferencia es importante porque estamos trabajando cada producto con sus prestaciones reales.
El SCOP es un indicador estacional obtenido bajo condiciones normalizadas y no representa un rendimiento constante durante toda la temporada.
Temperatura de impulsión y rendimiento
La temperatura de impulsión tiene una influencia importante sobre el rendimiento de una bomba de calor.
Cuando el agua puede trabajar a temperaturas relativamente bajas, el compresor necesita proporcionar un menor salto térmico.
Esto favorece las condiciones termodinámicas del ciclo.
Cuando se incrementa la temperatura de impulsión, aumenta la temperatura de condensación y normalmente también el trabajo requerido por el compresor.
Por ello, los 75 °C representan la temperatura máxima de impulsión disponible, no una temperatura de funcionamiento que deba mantenerse continuamente.
Protección frente a heladas
En una instalación Monoblock pueden existir tramos hidráulicos expuestos al exterior.
El agua aumenta aproximadamente un 9 % su volumen cuando se congela, pudiendo generar esfuerzos importantes sobre tuberías e intercambiadores.
La instalación debe incorporar las medidas de protección frente a heladas correspondientes a su diseño y a las condiciones climáticas de la ubicación.
Desescarche de la unidad exterior
En condiciones de temperatura exterior baja y humedad elevada puede formarse escarcha sobre el intercambiador exterior.
La acumulación de hielo reduce el intercambio térmico.
El equipo realiza ciclos de desescarche cuando las condiciones lo requieren para eliminar esta acumulación.
Durante estos ciclos puede variar temporalmente el funcionamiento de la instalación.
Se trata de un proceso normal en una bomba de calor aire-agua.
Dimensionamiento de la AERO eco 16 TA
La selección del modelo de 16 kW debe realizarse mediante un cálculo de cargas térmicas.
No es recomendable seleccionar el equipo únicamente por superficie.
Debe comprobarse:
-
Demanda térmica de calefacción.
-
Demanda de refrigeración.
-
Zona climática.
-
Temperatura exterior de diseño.
-
Aislamiento.
-
Emisores.
-
Temperatura de impulsión.
-
Demanda de ACS.
-
Alimentación eléctrica disponible.
Además, en este modelo debe comprobarse específicamente la disponibilidad de alimentación trifásica.
Datos técnicos Fagor AERO eco 16 TA
-
Tipo: bomba de calor aire-agua Inverter Monoblock
-
Potencia nominal calefacción: 16 kW a A7/W35
-
Potencia nominal refrigeración: 14,85 kW
-
SCOP: 6,3 a 7/35 °C, zona climática cálida
-
COP: 4,69 a A7/W35
-
Refrigerante: R290
-
Carga de refrigerante: 1,4 kg
-
Temperatura máxima de impulsión: 75 °C
-
Alimentación: 380-415 V / 3 fases / 50 Hz
-
Intensidad máxima: 27 A
-
Caudal nominal de agua: 2,75 m³/h
-
Presión acústica: 48 dB(A)
-
Protección: IPX4
-
Rango calefacción: −25 a 45 °C
-
Rango refrigeración: 10 a 45 °C
-
Dimensiones: 1320 × 1115 × 415 mm
-
Peso neto: 140 kg
Datos confirmados mediante la documentación técnica oficial de Fagor.
Identificación del producto
La referencia y el EAN están confirmados por la documentación oficial de Fagor.
Gama Fagor AERO ecoTA
La AERO eco 16 TA forma parte de la gama de bombas de calor Monoblock Fagor AERO ecoTA:
-
AERO eco 6 TA: 6,4 kW
-
AERO eco 9 TA: 9,15 kW
-
AERO eco 12 TA: 12,2 kW
-
AERO eco 16 TA: 16 kW
-
AERO eco 22 TA: 22 kW
La gama utiliza tecnología Inverter, refrigerante R290 y temperatura máxima de impulsión de 75 °C.
Compra Fagor AERO eco 16 TA
La Fagor AERO eco 16 TA combina 16 kW de potencia nominal en calefacción, tecnología Inverter, configuración Monoblock, refrigerante R290 y temperatura máxima de impulsión de 75 °C.
Su potencia la sitúa dentro de la gama de equipos destinados a instalaciones de mayor demanda térmica.
Antes de seleccionar este modelo es especialmente importante comprobar el dimensionamiento térmico del edificio y la disponibilidad de alimentación trifásica de 380-415 V.
