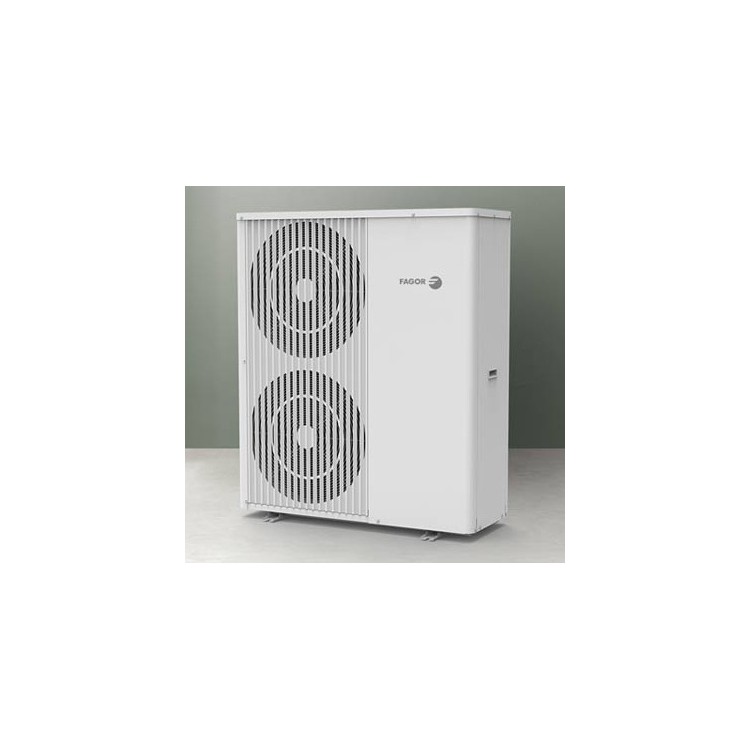

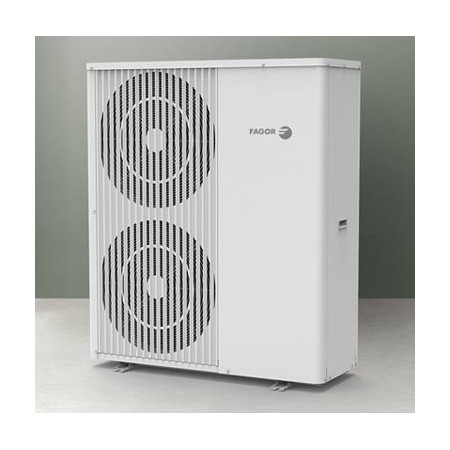

Aerotermia Fagor AERO eco 22 TA 22 kW Alta Temperatura R290
La Fagor AERO eco 22 TA es una bomba de calor aire-agua Inverter Monoblock de 22 kW de potencia nominal en calefacción, perteneciente al modelo de mayor potencia de la gama AERO ecoTA.
Está diseñada para instalaciones con una demanda térmica elevada y combina tecnología Inverter, refrigerante natural R290, funcionamiento Monoblock y una temperatura máxima de impulsión de 75 °C.
El equipo puede utilizarse para calefacción, refrigeración y producción de agua caliente sanitaria (ACS) mediante los elementos hidráulicos y de acumulación compatibles con la instalación.
Por su potencia, características eléctricas y dimensiones, el AERO eco 22 TA debe dimensionarse específicamente para cada instalación mediante el correspondiente cálculo de cargas térmicas.
Características principales
-
Potencia nominal de calefacción: 22 kW a A7/W35
-
Potencia nominal de refrigeración: 17 kW a 35/18 °C
-
SCOP: 6,0 a 7/35 °C en zona climática cálida
-
COP: 4,23 a A7/W35
-
EER: 3,0 a 35/18 °C
-
Refrigerante: R290
-
Carga de refrigerante: 2 kg
-
Tecnología: Inverter Monoblock
-
Temperatura máxima de impulsión: 75 °C
-
Alimentación: 380-415 V / 3 fases / 50 Hz
-
Intensidad máxima: 12,2 A
-
Caudal nominal de agua: 3,75 m³/h
-
Presión acústica: 50 dB(A)
-
Protección: IPX4
-
Dimensiones: 1320 × 1115 × 415 mm
-
Peso neto: 153 kg
Datos correspondientes a la documentación técnica oficial de Fagor AERO ecoTA.
Aerotermia de 22 kW para instalaciones de elevada demanda
La AERO eco 22 TA proporciona 22 kW de potencia térmica nominal en calefacción bajo las condiciones de referencia A7/W35.
Dentro de la gama AERO ecoTA, es el modelo de mayor potencia:
-
AERO eco 6 TA — 6,4 kW
-
AERO eco 9 TA — 9,15 kW
-
AERO eco 12 TA — 12,2 kW
-
AERO eco 16 TA — 16 kW
-
AERO eco 22 TA — 22 kW
La diferencia de potencia permite cubrir instalaciones con mayores necesidades térmicas, aunque la elección del modelo debe realizarse siempre a partir de la demanda real de calefacción y refrigeración.
No debe seleccionarse una bomba de calor únicamente por superficie de vivienda.
Para determinar si una instalación necesita 16, 22 kW o una potencia diferente deben analizarse factores como:
-
Carga térmica del edificio.
-
Aislamiento.
-
Zona climática.
-
Temperatura exterior de diseño.
-
Superficie acristalada.
-
Orientación.
-
Infiltraciones.
-
Tipo de emisores.
-
Temperatura de impulsión.
-
Demanda de ACS.
-
Necesidades de refrigeración.
Alta temperatura de hasta 75 °C
Una de las características principales de la gama AERO ecoTA es su capacidad para alcanzar una temperatura máxima de impulsión de 75 °C.
Esto permite estudiar su integración en instalaciones con:
-
Radiadores convencionales
-
Radiadores de baja temperatura
-
Suelo radiante
-
Fancoils
-
Sistemas de producción de ACS
La temperatura máxima disponible resulta especialmente interesante en determinadas reformas en las que existen radiadores diseñados para trabajar a temperaturas superiores a las habituales en sistemas de baja temperatura.
No obstante, alcanzar temperaturas de agua elevadas aumenta la exigencia termodinámica de la bomba de calor.
Siempre que las características de la instalación lo permitan, trabajar con temperaturas de impulsión más bajas puede favorecer el rendimiento del sistema.
¿Qué significan los 22 kW?
Los 22 kW representan la potencia térmica nominal de calefacción especificada por Fagor bajo las condiciones A7/W35.
No son el consumo eléctrico del equipo.
La bomba de calor utiliza electricidad para accionar principalmente el compresor, ventiladores, bomba hidráulica y sistemas electrónicos, mientras que el ciclo frigorífico permite transferir energía térmica desde el aire exterior al circuito hidráulico.
Para el AERO eco 22 TA, Fagor especifica un COP de 4,23 a A7/W35.
Esto significa que el COP corresponde a una condición concreta de funcionamiento y no debe interpretarse como un rendimiento constante durante toda la temporada.
Cómo funciona la aerotermia
La AERO eco 22 TA utiliza un ciclo frigorífico de compresión de vapor.
Durante el funcionamiento en calefacción:
-
El refrigerante absorbe energía térmica del aire exterior.
-
El compresor aumenta su presión y temperatura.
-
El refrigerante cede energía al circuito hidráulico.
-
La válvula de expansión reduce su presión.
-
El refrigerante vuelve al evaporador y el ciclo continúa.
La electricidad consumida por el equipo permite realizar este proceso de transferencia de energía.
Refrigerante natural R290
La AERO eco 22 TA utiliza R290, un refrigerante natural basado en propano.
Fagor especifica una carga de 2 kg de R290 para este modelo.
El R290 presenta un potencial de calentamiento global muy reducido y unas propiedades termodinámicas adecuadas para aplicaciones de bomba de calor.
Debido a las características de inflamabilidad del R290, las operaciones de instalación, mantenimiento y manipulación del circuito frigorífico deben realizarse conforme a las instrucciones del fabricante y a la normativa aplicable.
Tecnología Inverter
El compresor Inverter permite adaptar la capacidad de funcionamiento del equipo a la demanda térmica.
En lugar de trabajar permanentemente a máxima potencia, el sistema puede modular su funcionamiento según las condiciones de la instalación.
La modulación puede favorecer:
-
Funcionamiento más estable.
-
Adaptación a cargas parciales.
-
Menor número de ciclos de arranque y parada.
-
Regulación más precisa de la temperatura.
El consumo eléctrico real dependerá de la temperatura exterior, temperatura de impulsión, demanda térmica y regulación de la instalación.
Sistema Monoblock
La AERO eco 22 TA utiliza una configuración Monoblock, con el circuito frigorífico integrado en la unidad exterior.
La instalación interior se conecta hidráulicamente con la unidad exterior.
En un sistema Monoblock debe prestarse especial atención al diseño de las tuberías exteriores y a su protección frente a las bajas temperaturas.
Es necesario comprobar:
-
Diámetro de tuberías.
-
Caudal requerido.
-
Pérdidas de carga.
-
Aislamiento térmico.
-
Protección frente a heladas.
-
Vaso de expansión.
-
Presión de funcionamiento.
-
Condiciones de instalación indicadas por Fagor.
Alimentación eléctrica trifásica
El AERO eco 22 TA utiliza alimentación de 380-415 V, trifásica y 50 Hz.
Este es un dato especialmente importante antes de adquirir el equipo.
La instalación eléctrica debe disponer de las condiciones necesarias para alimentar correctamente la bomba de calor.
Fagor especifica una intensidad máxima de 12,2 A para este modelo.
La intensidad no debe compararse directamente con la de los modelos monofásicos de menor potencia, ya que la configuración eléctrica es diferente.
Calefacción mediante radiadores
La capacidad de alcanzar hasta 75 °C de temperatura de impulsión permite estudiar la utilización del equipo con sistemas de radiadores.
Sin embargo, la potencia térmica emitida por un radiador depende directamente de su temperatura media.
Si se reduce considerablemente la temperatura de funcionamiento respecto a una instalación convencional con caldera, debe comprobarse que los emisores siguen proporcionando la potencia necesaria.
En determinados casos puede ser necesario aumentar la superficie de emisión o adaptar el sistema de regulación.
Suelo radiante
El suelo radiante funciona habitualmente con temperaturas de agua inferiores a las requeridas por determinados sistemas de radiadores.
Estas condiciones pueden ser favorables para una bomba de calor porque reducen el salto térmico que debe proporcionar el compresor.
La utilización de regulación mediante curva climática permite adaptar la temperatura de impulsión a las condiciones exteriores y a la demanda del edificio.
Fancoils y refrigeración
La AERO eco 22 TA también puede trabajar en refrigeración.
Fagor especifica una potencia nominal de refrigeración de 17 kW bajo las condiciones de referencia indicadas para la gama.
Los fancoils son especialmente adecuados para instalaciones que necesitan calefacción y refrigeración mediante el mismo sistema hidráulico.
En sistemas de suelo refrescante debe controlarse adecuadamente la temperatura de impulsión para evitar la aparición de condensaciones.
Producción de ACS
La AERO eco 22 TA puede integrarse en sistemas de producción de agua caliente sanitaria mediante acumulación compatible.
La potencia de la bomba de calor y el volumen del acumulador deben dimensionarse conjuntamente según las necesidades reales de la instalación.
Para determinar el sistema de ACS deben considerarse:
Una bomba de calor de 22 kW no determina por sí sola el volumen de acumulación necesario.
SCOP 6,0 del AERO eco 22 TA
En este modelo es especialmente importante utilizar el dato específico.
El fabricante especifica un SCOP de 6,0 a 7/35 °C en zona climática cálida.
Por tanto, en esta ficha debemos utilizar:
SCOP 6,0
y no “SCOP hasta 6,4”.
El valor de 6,4 corresponde al máximo de la gama y pertenece específicamente al modelo AERO eco 12 TA.
El SCOP es un indicador estacional obtenido mediante condiciones normalizadas y no significa que la máquina mantenga un COP de 6 durante todo el invierno.
Rendimiento y temperatura de impulsión
El rendimiento de una bomba de calor está condicionado, entre otros factores, por la temperatura exterior y la temperatura del agua.
Cuando la instalación puede trabajar con una temperatura de impulsión inferior, el compresor necesita proporcionar un menor salto térmico.
Esto puede mejorar las condiciones de funcionamiento del ciclo frigorífico.
Por el contrario, elevar la temperatura del agua aumenta normalmente la exigencia sobre el compresor.
Por este motivo, los 75 °C deben entenderse como temperatura máxima de impulsión, no como una temperatura que deba utilizarse permanentemente.
Protección frente a heladas
En las instalaciones Monoblock existen circuitos hidráulicos que pueden quedar expuestos a temperaturas exteriores bajas.
El agua aumenta su volumen al congelarse y puede producir daños en tuberías e intercambiadores.
Por ello, el diseño de la instalación debe contemplar las medidas de protección frente a heladas correspondientes a las condiciones de instalación.
Desescarche de la unidad exterior
Cuando la temperatura exterior es baja y existe humedad suficiente puede aparecer escarcha sobre el intercambiador.
La acumulación de hielo reduce el intercambio térmico.
La bomba de calor realiza ciclos de desescarche cuando las condiciones de funcionamiento lo requieren.
Durante estos ciclos puede producirse una variación temporal del funcionamiento del sistema.
Es un proceso habitual en las bombas de calor aire-agua.
Dimensiones y espacio de instalación
El AERO eco 22 TA utiliza el mismo formato exterior de gran tamaño que el modelo de 16 kW:
1320 × 1115 × 415 mm
y tiene un peso neto de 153 kg.
Antes de instalarlo deben comprobarse el espacio disponible, accesos, superficie de apoyo y medios necesarios para la manipulación del equipo.
Por sus dimensiones y peso, es especialmente importante planificar correctamente el transporte y la colocación de la unidad exterior.
Dimensionamiento del AERO eco 22 TA
La elección de una bomba de calor de 22 kW debe realizarse mediante un cálculo de cargas térmicas.
No es recomendable seleccionar el equipo únicamente en función de los metros cuadrados.
Debe comprobarse:
-
Demanda térmica de calefacción.
-
Demanda de refrigeración.
-
Temperatura exterior de diseño.
-
Aislamiento del edificio.
-
Tipo y potencia de los emisores.
-
Temperatura de impulsión necesaria.
-
Demanda de ACS.
-
Condiciones de funcionamiento.
-
Alimentación eléctrica disponible.
El sobredimensionamiento y el infradimensionamiento pueden afectar al comportamiento y funcionamiento del sistema, por lo que la potencia debe seleccionarse según las necesidades reales de la instalación.
Datos técnicos Fagor AERO eco 22 TA
-
Tipo: bomba de calor aire-agua Inverter Monoblock
-
Potencia nominal calefacción: 22 kW a A7/W35
-
Potencia nominal refrigeración: 17 kW a 35/18 °C
-
SCOP: 6,0 a 7/35 °C, zona climática cálida
-
COP: 4,23 a A7/W35
-
EER: 3,0 a 35/18 °C
-
Refrigerante: R290
-
Carga de refrigerante: 2 kg
-
Temperatura máxima de impulsión: 75 °C
-
Alimentación: 380-415 V / 3 fases / 50 Hz
-
Intensidad máxima: 12,2 A
-
Caudal nominal de agua: 3,75 m³/h
-
Presión acústica: 50 dB(A)
-
Protección: IPX4
-
Rango calefacción: −25 a 45 °C
-
Rango refrigeración: 10 a 45 °C
-
Dimensiones: 1320 × 1115 × 415 mm
-
Peso: 153 kg
Datos confirmados mediante la documentación técnica oficial de Fagor.
Identificación del producto
La referencia y el EAN están confirmados en la documentación oficial de Fagor.
Gama Fagor AERO ecoTA
La AERO eco 22 TA completa la gama de aerotermia Monoblock Fagor AERO ecoTA:
-
AERO eco 6 TA: 6,4 kW
-
AERO eco 9 TA: 9,15 kW
-
AERO eco 12 TA: 12,2 kW
-
AERO eco 16 TA: 16 kW
-
AERO eco 22 TA: 22 kW
Todos los modelos utilizan tecnología Inverter, configuración Monoblock, refrigerante R290 y temperatura máxima de impulsión de 75 °C.
Comprar Fagor AERO eco 22 TA
La Fagor AERO eco 22 TA combina 22 kW de potencia nominal en calefacción, tecnología Inverter, configuración Monoblock, refrigerante R290 y temperatura máxima de impulsión de 75 °C.
Su potencia de 22 kW la sitúa como el modelo de mayor capacidad dentro de la gama AERO ecoTA.
Antes de seleccionar este equipo es especialmente importante comprobar el cálculo de cargas térmicas, las características de los emisores, las necesidades de ACS y la disponibilidad de alimentación trifásica de 380-415 V.
