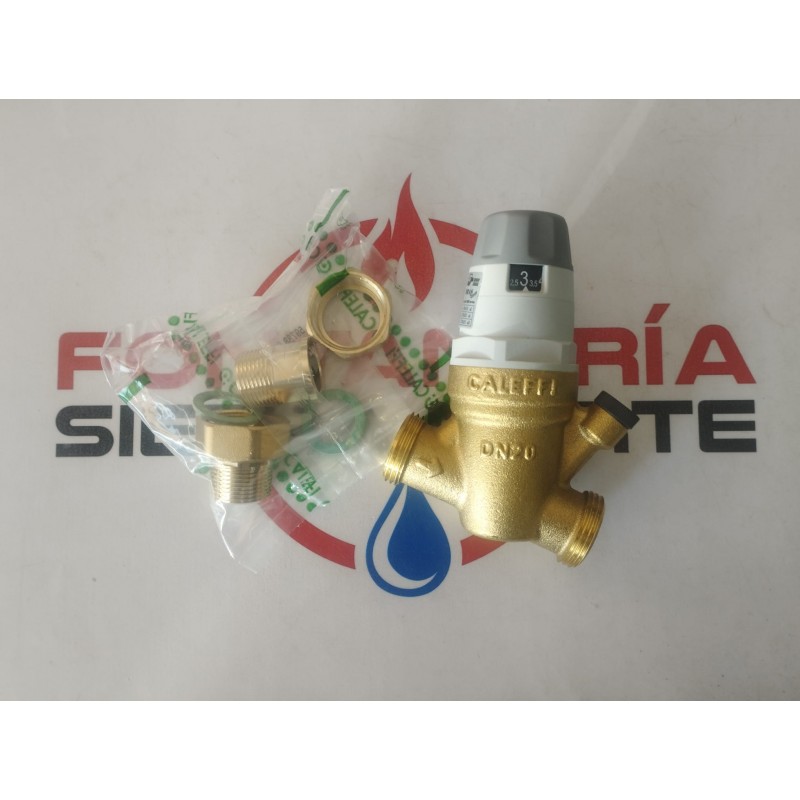

Reductor de presión Caleffi 3/4" prerregulable PN25
El reductor de presión Caleffi 3/4", referencia 535050, está diseñado para reducir y estabilizar la presión aguas abajo de una instalación cuando la red trabaja a valores superiores a los necesarios.
Forma parte de la serie Caleffi 5350 y dispone de cartucho monobloque extraíble, indicador de prerregulación y conexión para manómetro.
Admite una presión máxima aguas arriba de 25 bar y permite ajustar la presión de salida entre 1 y 6 bar.
Qué aporta frente a un reductor convencional
La principal diferencia de esta serie está en su sistema de prerregulación.
La presión deseada puede seleccionarse antes de realizar el ajuste definitivo de la instalación mediante la escala incorporada en el mando.
Esto facilita la puesta en marcha y permite aproximarse rápidamente al valor de presión objetivo.
Después, la comprobación mediante manómetro permite realizar el ajuste final con precisión.
Cómo mantiene estable la presión
El funcionamiento se basa en el equilibrio de dos fuerzas opuestas.
Un muelle empuja el mecanismo hacia la apertura.
La presión aguas abajo actúa sobre una membrana y genera una fuerza en sentido contrario.
Cuando ambas fuerzas se equilibran, el obturador adopta una posición que mantiene aproximadamente constante la presión regulada.
La relación física puede expresarse como:
F = P · A
donde:
F es la fuerza,
P es la presión,
A es la superficie sobre la que actúa.
Gracias a este principio, la propia presión del agua participa directamente en la regulación.
Qué ocurre cuando aumenta el consumo
Cuando se abre un grifo o varios puntos comienzan a consumir agua, la presión aguas abajo tiende a disminuir.
Al reducirse esa presión, también disminuye la fuerza que actúa sobre la membrana.
El muelle puede entonces abrir más el obturador y aumentar la sección de paso.
Cuanto mayor sea la demanda, mayor será la apertura necesaria para mantener la presión seleccionada.
Qué ocurre cuando cesa el consumo
Cuando todos los puntos se cierran, la presión aguas abajo comienza a aumentar.
Ese aumento ejerce mayor fuerza sobre la membrana.
El mecanismo se desplaza progresivamente hacia el cierre hasta mantener la presión próxima al valor regulado.
Por eso un reductor no funciona como una simple válvula parcialmente cerrada: su sección de paso cambia automáticamente según las condiciones de la instalación.
Presión máxima de entrada de 25 bar
Esta serie admite hasta 25 bar aguas arriba.
Es una diferencia importante respecto a la serie 5334, limitada a 16 bar.
Esto permite utilizarla en instalaciones donde la presión disponible puede ser considerablemente superior.
No significa que debamos trabajar normalmente a 25 bar; significa que el dispositivo está diseñado para admitir ese valor máximo en el lado de entrada dentro de las condiciones establecidas por el fabricante.
Regulación de 1 a 6 bar
La presión aguas abajo puede ajustarse entre:
1 y 6 bar.
Modificar la regulación cambia la compresión del muelle interno.
Una mayor tensión del muelle necesita una mayor presión sobre la membrana para alcanzar nuevamente el equilibrio.
De esta forma se determina la presión objetivo de la instalación.
La presión adecuada protege la instalación
Trabajar con más presión de la necesaria aumenta el esfuerzo sobre:
-
grifos,
-
latiguillos,
-
electroválvulas,
-
cisternas,
-
acumuladores,
-
juntas,
-
filtros,
-
equipos de tratamiento,
-
y válvulas.
El hecho de que un componente soporte una presión elevada no significa que resulte conveniente trabajar permanentemente cerca de su límite.
Controlar la presión ayuda a reducir esfuerzos innecesarios.
Presión y caudal no son lo mismo
La presión representa la energía disponible del fluido.
El caudal representa la cantidad de agua que circula por unidad de tiempo.
Podemos disponer de una instalación con mucha presión y poco caudal si existe una obstrucción o una tubería demasiado pequeña.
También podemos transportar un caudal elevado trabajando a una presión relativamente moderada si las secciones están correctamente dimensionadas.
El reductor controla fundamentalmente la presión.
Sección, caudal y velocidad
La relación básica puede expresarse como:
Q = A · v
donde:
Q es el caudal,
A el área interior,
v la velocidad.
Si queremos hacer circular más caudal por la misma sección, la velocidad debe aumentar.
Y cuando aumenta la velocidad también aumentan las pérdidas de carga.
Por eso dimensionar correctamente el reductor resulta tan importante como seleccionar su rango de presión.
Conexiones macho con unión
La referencia 535050 utiliza conexiones:
R 3/4" macho con unión, según EN 10226-1.
La unión facilita el montaje y desmontaje del reductor sin tener que girar toda la instalación.
Esto resulta especialmente útil en un componente que puede necesitar inspección o mantenimiento durante su vida útil.
Cartucho monobloque extraíble
El conjunto interno de regulación está integrado en un cartucho monobloque extraíble.
Esto permite retirar conjuntamente gran parte del mecanismo interno.
La ventaja es importante desde el punto de vista de mantenimiento: podemos acceder a los componentes de regulación sin sustituir necesariamente todo el cuerpo instalado.
Por qué el mantenimiento importa
Con el tiempo pueden llegar al reductor pequeñas partículas de:
-
arena,
-
óxido,
-
restos de montaje,
-
incrustaciones,
-
o sedimentos.
Si una partícula queda atrapada en la superficie del obturador, puede impedir un cierre completamente estanco.
Esto puede provocar que la presión aguas abajo aumente lentamente aunque no exista consumo.
La posibilidad de desmontar el cartucho facilita la limpieza y revisión del mecanismo.
Indicador de prerregulación
El mando incorpora una escala que permite seleccionar previamente el valor de presión deseado.
Este sistema simplifica la puesta en marcha.
La escala no sustituye a una medición real, pero permite acercarse rápidamente al punto de trabajo antes de realizar el ajuste final.
Toma para manómetro de 1/4"
La válvula incorpora una conexión de 1/4" hembra destinada a manómetro.
El manómetro permite conocer directamente la presión aguas abajo.
Esto resulta útil tanto durante el ajuste inicial como posteriormente para diagnosticar posibles problemas.
Presión estática y dinámica
Con todos los consumos cerrados medimos la presión estática.
Cuando el agua circula medimos una presión dinámica condicionada por las pérdidas de carga.
Por eso una instalación puede presentar 3 bar sin consumo y caer considerablemente cuando se abren varios puntos.
Esa caída no implica necesariamente que el reductor esté defectuoso: puede existir una limitación hidráulica en cualquier punto del circuito.
Latón DR resistente a la pérdida de zinc
Una de las características técnicas más importantes de esta serie es el uso de latón resistente a la pérdida de zinc o dezincificación.
El latón es una aleación formada fundamentalmente por cobre y zinc.
En determinadas condiciones químicas del agua puede producirse un proceso de corrosión selectiva en el que parte del zinc abandona la aleación.
Ese fenómeno se conoce como dezincificación.
Qué ocurre durante la dezincificación
Cuando el zinc se elimina preferentemente de determinadas zonas del material, puede quedar una estructura rica en cobre más porosa y mecánicamente debilitada.
Con el tiempo esto puede provocar deterioro del componente.
Los latones DR están formulados para ofrecer una mayor resistencia frente a este mecanismo químico.
Es una propiedad especialmente interesante en componentes que permanecerán durante años en contacto con agua.
Materiales internos
Además del cuerpo metálico, el reductor combina materiales con propiedades distintas.
La membrana y juntas utilizan materiales elastoméricos capaces de deformarse.
Las partes móviles deben mantener precisión dimensional.
El filtro utiliza acero inoxidable.
Cada material se selecciona según la función que debe realizar.
Membrana de EPDM
La membrana utiliza EPDM, un elastómero con buena capacidad de deformación y recuperación.
Para que el reductor pueda responder a pequeñas variaciones de presión, la membrana debe moverse continuamente.
Un material rígido no podría realizar correctamente esta función.
La elasticidad del EPDM permite transformar pequeñas diferencias de presión en desplazamientos del mecanismo.
Filtro de acero inoxidable
El conjunto incorpora un filtro destinado a interceptar partículas antes de que alcancen las zonas más delicadas.
El acero inoxidable resulta apropiado para esta función porque mantiene resistencia mecánica incluso utilizando una malla relativamente fina y presenta buen comportamiento frente al agua.
Temperatura de trabajo de 2 °C a 40 °C
Caleffi establece para esta referencia un rango de:
2 °C a 40 °C.
No debemos confundir este valor con la temperatura que podría soportar únicamente el cuerpo de latón.
El límite térmico depende de todo el conjunto:
-
membrana,
-
juntas,
-
cartucho,
-
materiales plásticos,
-
y elementos internos.
Por eso siempre debemos respetar la temperatura indicada para la referencia completa.
Certificación EN 1567
La serie está certificada conforme a EN 1567, norma aplicable a válvulas reductoras de presión para agua.
Esto proporciona un marco normalizado para evaluar las prestaciones del dispositivo.
Dimensiones de la referencia 535050
Según documentación técnica Caleffi:
-
DN: 20
-
Conexión: 3/4"
-
Longitud total A: 160 mm
-
Altura B: 90 mm
-
Dimensión C: 20,5 mm
-
Altura D: 112 mm
-
Diámetro E: 54 mm
-
Peso aproximado: 1,06 kg
Estas dimensiones son importantes porque esta serie tiene un cuerpo sensiblemente mayor que los reductores inclinados compactos de la serie 5334.
Datos técnicos
-
Marca: Caleffi
-
Serie: 5350
-
Referencia fabricante: 535050
-
EAN: 8016615014501
-
Medida: 3/4"
-
DN: 20
-
Conexión: R 3/4" macho con unión
-
Norma de conexión: EN 10226-1
-
Tipo: reductor de presión prerregulable
-
Presión máxima aguas arriba: 25 bar
-
Rango de regulación: 1–6 bar
-
Temperatura de trabajo: 2–40 °C
-
Material del cuerpo: latón DR resistente a la dezincificación
-
Cartucho: monobloque extraíble
-
Indicador de prerregulación: sí
-
Conexión para manómetro: 1/4" hembra
-
Certificación: EN 1567
-
Longitud: 160 mm
-
Peso aproximado: 1,06 kg
¿Cuándo interesa elegir la serie 5350?
La Caleffi 535050 resulta especialmente interesante cuando buscamos un reductor con mayor presión máxima de entrada, prerregulación y facilidad de mantenimiento.
Frente a una válvula reductora más compacta, ofrece:
-
presión de entrada hasta 25 bar,
-
cartucho monobloque extraíble,
-
indicador de prerregulación,
-
conexiones desmontables,
-
cuerpo en latón DR,
-
y certificación EN 1567.
Es una solución especialmente adecuada cuando se busca una regulación robusta y mantenible dentro de una instalación hidráulica profesional.
