Reductor de presión Caleffi 1" prerregulable PN25

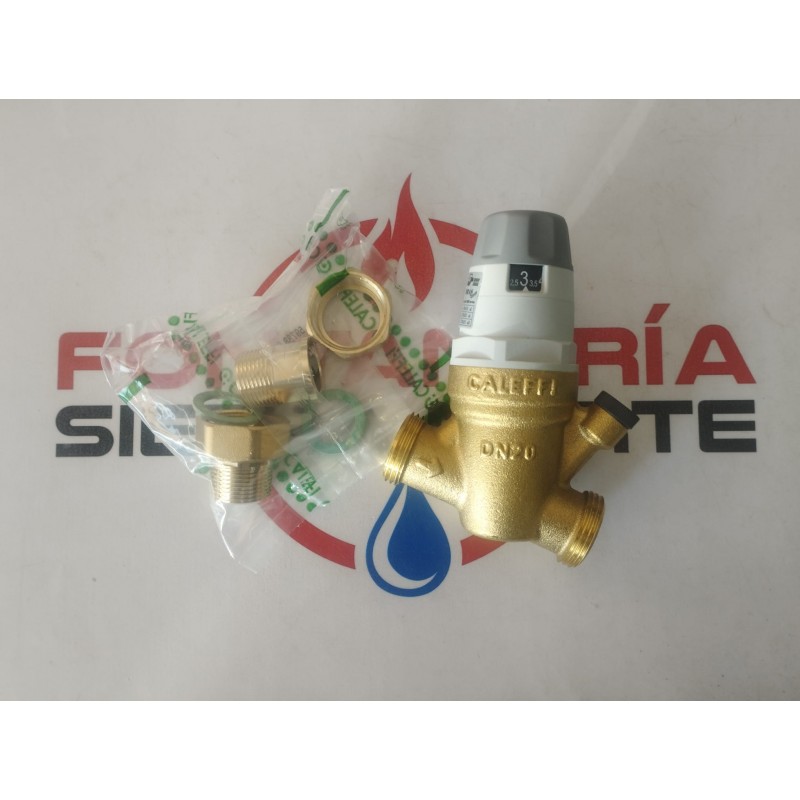

El reductor de presión Caleffi 1", referencia 535060, está diseñado para reducir y mantener controlada la presión aguas abajo en instalaciones donde existe una presión de alimentación superior a la necesaria y, al mismo tiempo, una demanda de caudal importante.
Dispone de conexiones R 1" macho con unión, presión máxima aguas arriba de 25 bar, regulación entre 1 y 6 bar, cartucho monobloque extraíble e indicador de prerregulación.
Por qué la versión de 1" es hidráulicamente diferente
La principal diferencia frente a una versión de 3/4" no es únicamente la rosca.
Una mayor sección interior permite transportar un determinado caudal con una velocidad menor.
La relación básica es:
Q = A · v
donde:
Q es el caudal,
A es la sección disponible,
v es la velocidad del agua.
Si aumentamos el área, podemos transportar el mismo caudal con menos velocidad.
Y reducir la velocidad es importante porque las pérdidas de carga aumentan rápidamente cuando el agua circula demasiado deprisa.
Más diámetro, mucha más área
La superficie de una sección circular se calcula mediante:
A = π · r²
El radio aparece elevado al cuadrado.
Por eso aumentar el diámetro no provoca únicamente un incremento lineal de capacidad.
Una pequeña diferencia de diámetro puede representar un aumento considerable de sección útil.
Esta es una de las razones por las que una versión de 1" puede comportarse mucho mejor que otra menor cuando varios consumos funcionan simultáneamente.
El reductor no crea presión
Un reductor sólo puede disminuir la presión disponible.
No puede generar presión adicional.
Si la presión aguas arriba cae debido a una tubería insuficiente, una bomba pequeña o un consumo excesivo, el reductor no puede compensarlo.
Su función es tomar una presión disponible superior y transformarla en otra inferior y controlada.
Cómo mantiene la presión estable
El funcionamiento se basa en el equilibrio entre dos fuerzas.
El muelle tiende a abrir el obturador.
La presión aguas abajo actúa sobre una membrana y tiende a cerrarlo.
Podemos representar la fuerza hidráulica mediante:
F = P · A
Cuanto mayor sea la presión o la superficie efectiva de la membrana, mayor será la fuerza generada.
El mecanismo encuentra automáticamente una posición de equilibrio entre ambas fuerzas.
Qué sucede cuando aumenta el consumo
Cuando se abren varios puntos, la presión aguas abajo tiende a caer.
La fuerza ejercida sobre la membrana disminuye.
El muelle desplaza entonces el obturador hacia una mayor apertura y permite que circule más agua.
Cuando la demanda vuelve a disminuir, la presión sube y el mecanismo empieza nuevamente a cerrar.
Ese ajuste continuo diferencia un reductor de una simple válvula estrangulada.
Prerregulación de 1 a 6 bar
El Caleffi 535060 incorpora un indicador que permite seleccionar previamente el valor de presión deseado.
El rango disponible es:
1–6 bar
La prerregulación facilita la puesta en marcha porque permite aproximar el ajuste antes de comprobar la presión real mediante un manómetro.
La lectura del manómetro sigue siendo la referencia correcta para realizar el ajuste final.
Por qué importa medir la presión
No es fiable determinar la presión únicamente observando “cómo sale el agua”.
El caudal depende también del diámetro de la tubería, aireadores, grifería y pérdidas de carga.
Dos instalaciones pueden parecer similares y trabajar a presiones muy diferentes.
Un manómetro convierte esa percepción subjetiva en una medida física real.
Presión estática y presión dinámica
Con todos los consumos cerrados tenemos presión estática.
Cuando el agua está circulando, aparece la presión dinámica.
Durante el movimiento se producen pérdidas de energía por rozamiento y turbulencias.
Por ello, la presión dinámica será normalmente inferior a la estática.
Esta diferencia es especialmente importante en instalaciones con grandes caudales.
Varios consumos suman sus caudales
Si varios equipos funcionan al mismo tiempo:
Q total = Q1 + Q2 + Q3...
Una vivienda grande, una instalación colectiva o un circuito con varios puntos simultáneos puede necesitar un caudal considerable.
En esas situaciones, un reductor demasiado pequeño puede provocar una caída de presión notable aunque esté correctamente regulado.
Ahí es donde la conexión de 1" empieza a tener verdadero sentido.
25 bar de presión máxima aguas arriba
Caleffi especifica hasta 25 bar en entrada.
Esto supone una capacidad superior a la serie compacta 5334, limitada a 16 bar.
El valor no indica que debamos trabajar normalmente a 25 bar.
Representa la presión máxima que puede admitir el dispositivo dentro de las condiciones indicadas por fabricante.
Latón DR resistente a la dezincificación
El cuerpo está fabricado en latón DR resistente a la pérdida de zinc.
El latón está formado fundamentalmente por cobre y zinc.
En determinadas condiciones químicas puede producirse una corrosión selectiva denominada dezincificación, en la que parte del zinc abandona la aleación.
Esto puede dejar una estructura enriquecida en cobre, más porosa y mecánicamente debilitada.
Los latones DR están formulados para ofrecer mayor resistencia frente a este mecanismo.
Química del agua y materiales
El agua no es químicamente idéntica en todas las redes.
El pH, temperatura, concentración de sales y otros parámetros pueden modificar el comportamiento de los metales.
Por eso seleccionar una aleación resistente a determinados procesos de corrosión tiene importancia especialmente en componentes que van a permanecer muchos años en servicio.
Cartucho monobloque extraíble
El conjunto interno de regulación puede extraerse como un cartucho.
Esto permite realizar:
sin desmontar necesariamente todo el cuerpo de la instalación.
Es una ventaja importante frente a reductores concebidos prácticamente como piezas no mantenibles.
Filtro y suciedad
Las pequeñas partículas presentes en el agua pueden alterar el funcionamiento de un reductor.
Si una partícula queda situada sobre una superficie de cierre, el obturador puede no cerrar completamente.
En ese caso la presión aguas abajo puede ir aumentando lentamente incluso sin consumo.
Por eso mantener limpia la instalación y revisar los elementos internos cuando aparecen anomalías es fundamental.
Conexiones desmontables mediante unión
La referencia 535060 incorpora conexiones macho con unión.
Esto facilita el desmontaje del cuerpo sin tener que girar toda la tubería.
Desde el punto de vista mecánico evita transmitir torsiones innecesarias a la instalación y simplifica futuras intervenciones.
Temperatura de trabajo de 2 a 40 °C
Caleffi establece un rango de:
2 °C a 40 °C
para esta versión.
Aunque el cuerpo de latón pueda soportar temperaturas superiores, el límite real depende del conjunto completo:
-
membrana,
-
juntas,
-
cartucho,
-
materiales auxiliares,
-
y geometría interna.
Por eso no debemos extrapolar temperaturas de otras series.
Dimensiones
Según la documentación técnica de Caleffi, la referencia 535060 presenta:
-
DN: 25
-
Conexión: 1"
-
Longitud total: 180 mm
-
Altura principal: 95 mm
-
Dimensión C: 20,5 mm
-
Dimensión D: 112 mm
-
Diámetro E: 54 mm
-
Peso aproximado: 1,38 kg
La mayor longitud y masa frente a la versión de 3/4" son coherentes con el aumento de sección interna.
Datos técnicos
-
Marca: Caleffi
-
Serie: 5350
-
Referencia fabricante: 535060
-
EAN: 8016615063912
-
Medida: 1"
-
DN: 25
-
Conexión: R 1" macho con unión
-
Norma: EN 10226-1
-
Presión máxima aguas arriba: 25 bar
-
Rango de regulación: 1–6 bar
-
Temperatura del fluido: 2–40 °C
-
Material del cuerpo: latón DR resistente a la dezincificación
-
Cartucho: monobloque extraíble
-
Indicador de prerregulación: sí
-
Conexión para manómetro: 1/4" hembra
-
Certificación: EN 1567
-
Longitud: 180 mm
-
Peso aproximado: 1,38 kg
¿Cuándo interesa elegir la versión de 1"?
La Caleffi 535060 tiene sentido cuando la instalación requiere un caudal superior o varios consumos simultáneos y queremos evitar que el propio reductor se convierta en una restricción excesiva.
Frente a una versión de 3/4", la mayor sección permite reducir la velocidad necesaria para transportar un mismo caudal y puede disminuir la pérdida de presión bajo demanda.
Es una solución especialmente adecuada cuando buscamos combinar capacidad hidráulica, prerregulación, resistencia a presiones de entrada elevadas y facilidad de mantenimiento.
