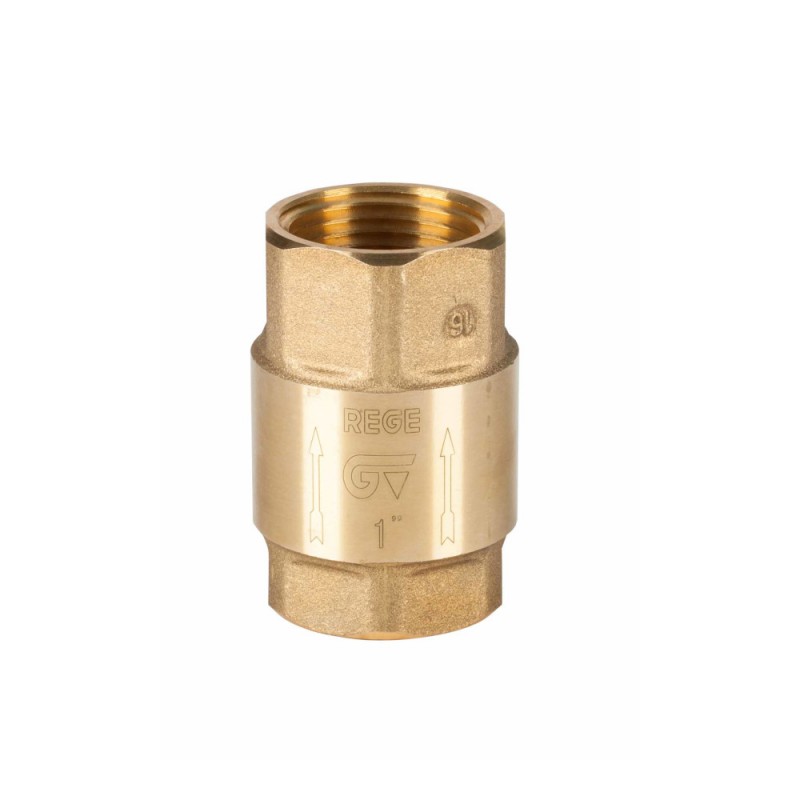

Válvula antirretorno Genebre RE-GE 1 1/2" PN18
La válvula antirretorno Genebre RE-GE 1 1/2", referencia 3121 08 / 312108, permite que el agua circule en el sentido previsto e impide automáticamente que pueda regresar cuando cambian las condiciones hidráulicas de la instalación.
Está fabricada en latón, incorpora una clapeta con junta vulcanizada de NBR y utiliza un muelle de acero inoxidable AISI 304 para ayudar tanto al cierre como al posicionamiento del mecanismo.
Una válvula automática gobernada por la presión
La válvula no necesita electricidad ni intervención manual.
Su posición depende de la diferencia de presión existente entre entrada y salida.
La fuerza hidráulica puede expresarse de manera simplificada mediante:
F = ΔP · A
donde:
F es la fuerza aplicada sobre la clapeta,
ΔP es la diferencia de presión entre ambos lados,
A es la superficie efectiva.
Cuando la presión de entrada genera suficiente fuerza para vencer el muelle, la válvula abre.
Cuando esa diferencia disminuye, el muelle empieza a devolver la clapeta hacia su asiento.
Kv 31,63: una capacidad de paso considerable
Genebre especifica para la medida de 1 1/2" un valor:
Kv = 31,63
El Kv indica aproximadamente cuántos metros cúbicos por hora de agua pueden atravesar la válvula provocando una pérdida de presión de 1 bar bajo condiciones normalizadas.
Comparando la misma familia:
1" → Kv 13,61
1 1/4" → Kv 21,38
1 1/2" → Kv 31,63
El aumento de capacidad hidráulica es notable.
Por qué unos milímetros producen tanta diferencia
La superficie de una sección circular depende de:
A = π · r²
Como el radio aparece elevado al cuadrado, la superficie disponible aumenta mucho más rápidamente que el diámetro.
Por eso pasar de una conexión de 1 1/4" a otra de 1 1/2" no supone simplemente un pequeño incremento nominal.
Hidráulicamente puede representar una diferencia importante de capacidad.
Más sección permite trabajar con menor velocidad
El caudal puede expresarse mediante:
Q = A · v
Para un mismo caudal, cuanto mayor sea la sección disponible, menor velocidad necesitará alcanzar el agua.
Reducir la velocidad ayuda a disminuir:
-
rozamiento,
-
turbulencias,
-
ruido hidráulico,
-
y pérdidas de carga.
Esto resulta especialmente interesante en líneas principales, bombeos y redes donde circula un volumen significativo de agua.
La válvula también consume presión
Un antirretorno abierto sigue introduciendo resistencia.
El agua debe desplazar la clapeta y mantener comprimido el muelle mientras atraviesa la geometría interna de la válvula.
Por eso existe una diferencia de presión entre entrada y salida.
El dato Kv nos permite cuantificar esa resistencia y evita considerar la válvula como si fuese simplemente un tramo de tubería vacío.
El muelle almacena energía
Durante la apertura, el agua desplaza el mecanismo y deforma el muelle.
Un muelle deformado almacena energía potencial elástica.
Cuando disminuye la fuerza hidráulica, esa energía se libera y ayuda a desplazar nuevamente la clapeta hacia el cierre.
Este principio permite que la válvula responda automáticamente a los cambios del circuito.
Muelle AISI 304 y montaje multiposicional
El muelle está fabricado en acero inoxidable AISI 304.
Además de aportar resistencia mecánica en un ambiente permanentemente húmedo, su acción hace que el cierre no dependa exclusivamente de la gravedad.
Por ello Genebre permite montar esta válvula en cualquier posición, siempre respetando el sentido de circulación indicado en el cuerpo.
Cierre con junta de NBR
La clapeta incorpora una junta vulcanizada de NBR.
El NBR es un elastómero, por lo que puede deformarse ligeramente cuando queda comprimido contra el asiento.
Esa deformación ayuda a adaptarse a pequeñas irregularidades de las superficies metálicas.
La combinación tiene sentido:
el metal proporciona estructura y el elastómero proporciona capacidad de adaptación y sellado.
Qué ocurre cuando el flujo intenta invertirse
Si la presión aguas abajo supera a la de entrada, la propia diferencia de presión ayuda a empujar la clapeta contra el asiento.
El mecanismo trabaja entonces a favor del cierre.
Esto hace que una válvula antirretorno sea un dispositivo pasivo muy eficaz: el mismo fenómeno que intenta provocar el retorno contribuye a mantenerla cerrada.
Bombeo y columnas de agua
En una instalación con bomba, el agua impulsada posee masa y velocidad.
Al detenerse la bomba, esa columna no pierde instantáneamente toda su energía.
Puede aparecer una tendencia a circular en sentido inverso.
El antirretorno ayuda a separar hidráulicamente ambos lados y evita que el flujo retroceda libremente hacia la aspiración o la zona anterior del circuito.
Energía cinética del agua
La energía asociada al movimiento puede representarse mediante:
Ec = ½ · m · v²
La velocidad aparece elevada al cuadrado.
Esto significa que duplicar la velocidad supone multiplicar considerablemente la energía asociada al movimiento del fluido.
Por eso controlar velocidades razonables cobra todavía más importancia cuando trabajamos con diámetros y caudales elevados.
Cierre y golpe de ariete
Cuando una masa de agua se detiene bruscamente, parte de su energía puede transformarse temporalmente en presión.
Ese fenómeno genera ondas que se desplazan por las tuberías y se conoce como golpe de ariete.
La válvula antirretorno evita el flujo inverso, pero no es un dispositivo específicamente destinado a eliminar todos los transitorios hidráulicos.
En instalaciones grandes, la velocidad de circulación, longitud de tuberías y características del bombeo también deben tenerse en cuenta.
Por qué un antirretorno mayor requiere atención al cierre
A medida que aumenta el diámetro aumenta también la masa de agua que potencialmente puede circular por el circuito.
Por eso en instalaciones grandes resulta especialmente importante evitar velocidades excesivas.
Un diámetro correcto no sólo reduce pérdidas de carga: también puede reducir la energía cinética asociada al flujo para un determinado caudal.
Es otra razón para dimensionar una instalación hidráulicamente y no limitarse a elegir la misma medida de rosca que exista en la tubería.
Cuerpo de latón
Genebre fabrica el cuerpo en latón conforme a UNE-EN 12165.
El latón es una aleación basada principalmente en cobre y zinc.
Su combinación de resistencia y buena mecanizabilidad permite fabricar con precisión:
Por qué pasa a PN18
La medida de 1 1/2" está clasificada como PN18, igual que las versiones de 1 1/4" y 2".
Las medidas de hasta 1" son PN25.
Esto tiene relación con la geometría del conjunto.
La fuerza total generada por una presión depende de la superficie:
F = P · A
Al aumentar el diámetro, también aumenta el área sobre la que actúa la presión y, por tanto, la fuerza total que deben soportar los componentes.
No debemos asumir que todas las medidas de una misma gama tienen idéntica presión nominal.
Temperatura máxima de 90 °C
Genebre establece una temperatura máxima de trabajo de:
90 °C.
El límite térmico corresponde a todo el conjunto y no únicamente al cuerpo metálico.
La junta de NBR, el muelle y los demás componentes deben mantener conjuntamente sus propiedades dentro del rango especificado.
Sentido de instalación
La válvula puede montarse horizontalmente, verticalmente o en otras posiciones admitidas por el circuito.
Sin embargo, la dirección del flujo sí debe respetarse siempre.
La flecha del cuerpo debe apuntar en el sentido normal de circulación.
Si la instalamos al revés, el mecanismo intentará cerrar precisamente cuando necesitemos que el agua avance.
Dimensiones y capacidad hidráulica
Para la referencia 3121 08, la ficha técnica Genebre vigente especifica:
La web actual de Genebre publica aproximadamente 0,519 kg, una pequeña diferencia respecto a la ficha técnica. Para selección hidráulica no tiene ninguna relevancia práctica.
Datos técnicos
-
Marca: Genebre
-
Serie: RE-GE 3121
-
Referencia fabricante: 3121 08
-
Referencia: 312108
-
EAN: 8428381919735
-
Medida: 1 1/2"
-
DN: 40
-
Tipo: válvula de retención con muelle
-
Presión nominal: PN18
-
Kv: 31,63
-
Conexiones: BSP hembra-hembra
-
Norma: ISO 228/1
-
Material del cuerpo: latón según UNE-EN 12165
-
Junta de clapeta: NBR vulcanizado
-
Muelle: acero inoxidable AISI 304
-
Temperatura máxima: 90 °C
-
Montaje: cualquier posición
-
Longitud: 75,5 mm
-
Peso técnico: aproximadamente 0,513 kg
¿Cuándo interesa instalar un antirretorno de 1 1/2"?
Esta medida resulta especialmente adecuada para instalaciones donde necesitamos impedir el retorno manteniendo una capacidad de paso considerable.
Puede utilizarse en líneas de bombeo, grupos de presión, redes de distribución y otros circuitos hidráulicos donde una válvula más pequeña podría generar una pérdida de carga innecesaria.
Su Kv 31,63 permite manejar un caudal considerable, mientras que el sistema de muelle proporciona un cierre automático y permite instalar la válvula en diferentes orientaciones.
