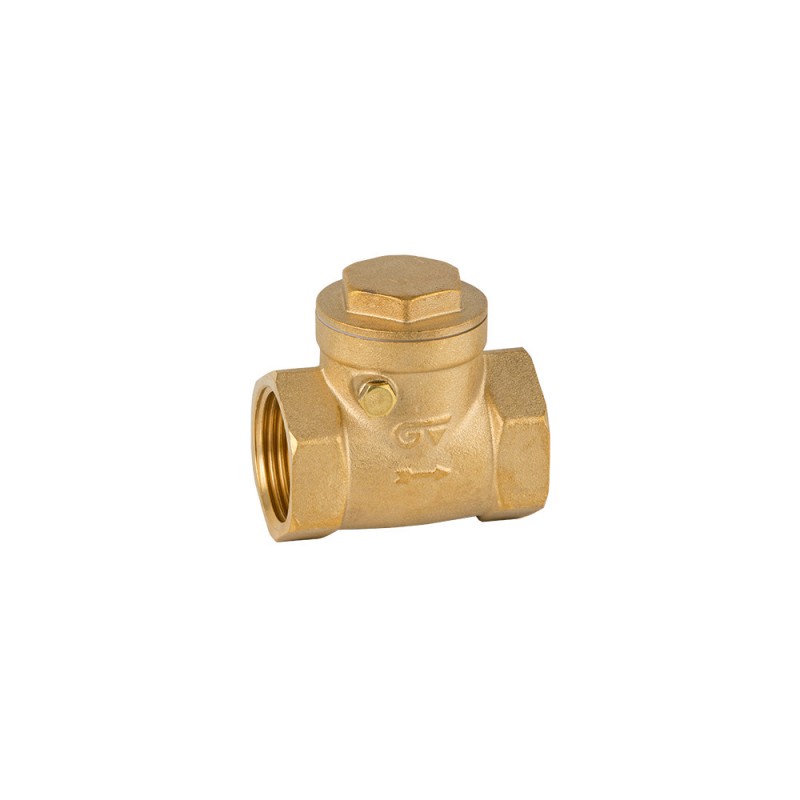

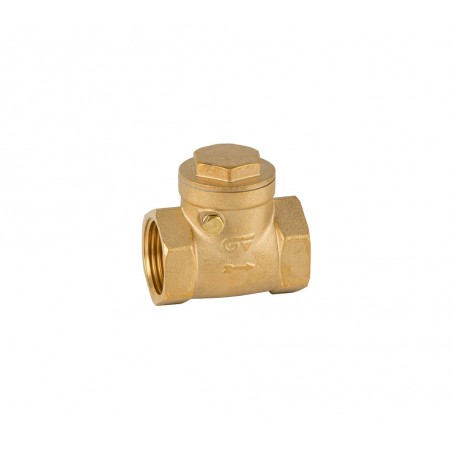

Válvula antirretorno Genebre 1" de clapeta metálica
La válvula antirretorno Genebre 1" de clapeta metálica, referencia 3185 06 / 318506, está diseñada para permitir el paso del fluido en una sola dirección y cerrar automáticamente cuando aparece una tendencia de retorno.
A diferencia de los antirretornos RE-GE con muelle, este modelo utiliza una clapeta oscilante con cierre metálico, por lo que su funcionamiento y sus condiciones de utilización son diferentes.
Cómo funciona una clapeta oscilante
En el interior existe un disco articulado.
Cuando el fluido circula en el sentido correcto, la presión empuja la clapeta y la hace girar alrededor de su eje.
Al desaparecer el flujo o aparecer presión en sentido contrario, la clapeta vuelve hacia su asiento y bloquea el paso.
No necesita accionamiento eléctrico ni intervención manual.
Aquí no existe un muelle que vencer continuamente
Ésta es una diferencia importante frente a la serie RE-GE.
En un antirretorno con muelle, parte de la presión disponible debe utilizarse para mantener comprimido dicho muelle.
En una válvula de clapeta oscilante, la apertura depende principalmente del peso y geometría del obturador y de la diferencia de presión.
Esto puede ofrecer una resistencia mecánica diferente al paso del fluido.
La presión genera la fuerza de apertura
La fuerza hidráulica puede representarse aproximadamente como:
F = ΔP · A
donde:
F es la fuerza ejercida sobre la clapeta,
ΔP es la diferencia de presión entre entrada y salida,
A es la superficie efectiva del obturador.
Cuanto mayor sea esa diferencia de presión, mayor será la fuerza disponible para levantar la clapeta.
Por qué debe montarse en horizontal
Genebre especifica montaje horizontal para esta serie.
Esto tiene relación directa con su funcionamiento mecánico.
Como no dispone de un muelle encargado de devolver activamente el obturador, la geometría y la gravedad participan en el movimiento correcto de la clapeta.
Por eso no debemos aplicar aquí la regla de las RE-GE, que sí pueden instalarse en cualquier posición.
Cierre metálico
La 3185 utiliza un cierre metal-metal.
Esto significa que no existe una junta blanda de NBR realizando el sellado principal.
Las superficies metálicas del obturador y del asiento deben entrar en contacto de forma suficientemente precisa para limitar el flujo inverso.
Metal frente a elastómero
Un cierre de NBR aprovecha la capacidad del elastómero para deformarse y adaptarse a pequeñas irregularidades.
Un cierre metálico funciona de forma diferente.
El metal apenas se deforma en condiciones normales, por lo que la calidad del cierre depende más de:
Esta construcción permite trabajar a temperaturas superiores a las que suelen admitir muchos cierres elastoméricos.
Hasta 200 °C
Una de las características diferenciadoras de esta válvula es su temperatura máxima de 200 °C.
Es una cifra muy superior a los 90 °C de las RE-GE con NBR que hemos trabajado anteriormente.
La razón está, en gran parte, en la eliminación de una junta elastomérica como elemento principal de cierre.
Los metales mantienen sus propiedades en rangos térmicos mucho mayores que numerosos polímeros y elastómeros.
La temperatura también produce dilatación
Aunque el cierre sea metálico, la temperatura sigue influyendo.
Cuando un metal se calienta, sus dimensiones aumentan ligeramente debido a la dilatación térmica.
El diseño de la válvula debe permitir que cuerpo, tapa, clapeta y asiento sigan funcionando correctamente dentro de su rango especificado.
Por eso disponer de un cierre metálico no significa que la temperatura sea ilimitada.
Cuerpo de latón
El cuerpo está fabricado en latón conforme a UNE-EN 12165.
El latón combina principalmente cobre y zinc y presenta propiedades especialmente útiles en valvulería:
-
resistencia mecánica,
-
buena mecanizabilidad,
-
capacidad para realizar roscas precisas,
-
estabilidad dimensional,
-
y buen comportamiento en numerosas aplicaciones hidráulicas.
Por qué el mecanizado es especialmente importante con cierre metálico
Cuando tenemos una junta blanda, ésta puede compensar pequeñas irregularidades.
En un cierre metal-metal esa capacidad es mucho menor.
Por tanto, resulta especialmente importante fabricar correctamente:
La precisión del mecanizado influye directamente en la calidad del cierre.
Sin muelle, pero no sin pérdida de carga
Aunque no exista un muelle que vencer, la válvula sigue introduciendo resistencia hidráulica.
El agua tiene que:
Todo ello consume parte de la energía disponible y genera una caída de presión.
Ningún componente hidráulico real es completamente transparente al flujo.
Inercia de la clapeta
La clapeta posee masa.
Eso significa que necesita una fuerza para modificar su velocidad y posición.
Cuando el flujo aumenta, el agua debe acelerar el obturador hacia la apertura.
Cuando el flujo disminuye, la clapeta debe regresar hacia el asiento.
Este comportamiento dinámico resulta especialmente importante en instalaciones donde el caudal cambia rápidamente.
Retorno y golpe de ariete
Cuando una masa de agua en movimiento cambia bruscamente de velocidad puede aparecer una onda de presión.
La energía cinética del agua puede expresarse mediante:
Ec = ½ · m · v²
Como la velocidad aparece elevada al cuadrado, velocidades elevadas implican una energía considerablemente mayor.
Una clapeta que cierre después de haberse iniciado un flujo inverso puede participar en un transitorio de presión.
Por eso en instalaciones de gran caudal conviene controlar correctamente las velocidades y estudiar el posible golpe de ariete.
Una válvula antirretorno no sustituye a un amortiguador
La función de esta válvula es impedir el retorno.
No está diseñada específicamente para absorber ondas de presión.
Si una instalación presenta golpes de ariete importantes puede ser necesario incorporar soluciones específicas además del antirretorno.
Conexiones BSP H-H
La referencia 3185 06 incorpora conexiones BSP hembra-hembra de 1" según ISO 228/1.
Esta configuración permite instalar la válvula directamente entre accesorios con terminación macho.
Debe respetarse siempre el sentido de circulación indicado por el fabricante en el cuerpo.
Clasificación de presión de la serie
Genebre clasifica esta familia como PN 12/10/8, dependiendo de la medida.
No debemos copiar automáticamente el PN25 de las RE-GE.
Son dos familias con diseño y prestaciones diferentes.
La presión admisible debe comprobarse siempre para la referencia y medida concreta.
Peso y dimensiones
La web actual de Genebre publica para la referencia 3185 06 de 1" un peso aproximado de:
0,294 kg.
Este dato es inferior al que aparecía en catálogos antiguos, donde se publicaron valores alrededor de 0,328 kg.
Siguiendo nuestro criterio, utilizamos como referencia el dato actual del fabricante.
Datos técnicos
-
Marca: Genebre
-
Serie: 3185
-
Referencia fabricante: 3185 06
-
Referencia: 318506
-
EAN: 8428381920922
-
Medida: 1"
-
Tipo: válvula antirretorno de clapeta oscilante
-
Sistema de cierre: metal-metal
-
Material del cuerpo: latón según UNE-EN 12165
-
Conexiones: BSP hembra-hembra
-
Norma de rosca: ISO 228/1
-
Temperatura máxima: 200 °C
-
Montaje: horizontal
-
Muelle: no
-
Peso actual aproximado: 0,294 kg
¿Cuándo interesa una antirretorno de clapeta metálica?
Este tipo de válvula resulta especialmente interesante cuando necesitamos impedir el retorno del fluido y queremos utilizar un cierre metálico capaz de trabajar a temperaturas elevadas.
Frente a una válvula con muelle y junta elastomérica, presenta una construcción diferente y requiere instalación horizontal.
La Genebre 3185 06 resulta adecuada para instalaciones donde se busca una válvula de clapeta sencilla, robusta y con capacidad de trabajar hasta 200 °C dentro de los límites de presión especificados por el fabricante.
