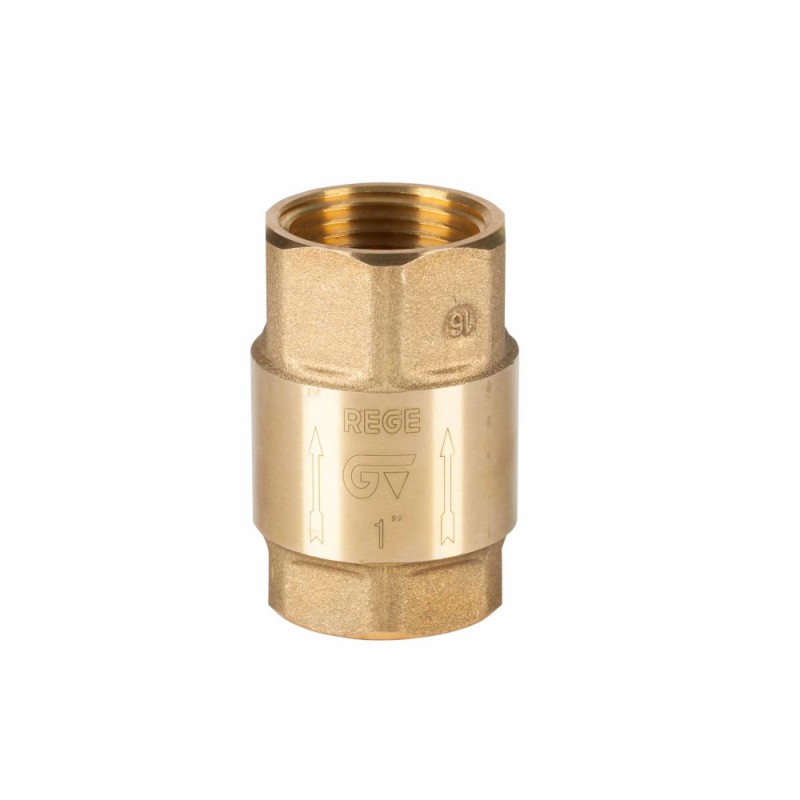

Válvula antirretorno Genebre RE-GE 3/4", diseñada para permitir la circulación del agua en un único sentido e impedir automáticamente el retorno cuando cambia la diferencia de presión.
Fabricada en latón, incorpora clapeta con junta vulcanizada de NBR y muelle de acero inoxidable AISI 304, conexiones BSP H-H y presión nominal PN25 para esta medida.
Puede instalarse en cualquier posición.
Referencia Genebre: 3121 05 / 312105.
¿NO ENCUENTRAS ALGO?
PONTE EN CONTACTO CON NUESTROS TÉCNICOS PARA QUE TE ASESOREN. info@fontaneriasierranorte.com
La válvula antirretorno Genebre RE-GE 3/4", referencia 3121 05 / 312105, permite que el agua circule en el sentido correcto e impide automáticamente que retroceda cuando desaparece o se invierte la diferencia de presión.
Está fabricada en latón, dispone de conexiones BSP hembra-hembra, clapeta con cierre de NBR y muelle de acero inoxidable AISI 304.
A diferencia de una llave de esfera, una válvula antirretorno no necesita que el usuario la abra o cierre.
El propio movimiento del agua controla su funcionamiento.
Cuando la presión aguas arriba es suficiente para vencer la resistencia del muelle, la clapeta se desplaza y permite la circulación.
Cuando esa diferencia de presión desaparece o intenta invertirse, el muelle devuelve la clapeta hacia su asiento y cierra el paso.
La fuerza hidráulica puede entenderse mediante:
F = ΔP · A
donde:
F es la fuerza sobre la clapeta,
ΔP es la diferencia de presión entre ambos lados,
A es la superficie efectiva sobre la que actúa el agua.
Mientras la fuerza generada por el agua supera la resistencia del muelle, la válvula permanece abierta.
Cuando disminuye, el mecanismo vuelve hacia el cierre.
Sin muelle, algunos diseños dependen principalmente de la gravedad para cerrar.
En esta Genebre, el muelle de acero inoxidable AISI 304 ayuda a devolver la clapeta a su posición de cierre.
Esto permite al fabricante indicar montaje en cualquier posición, una ventaja importante cuando el espacio o el recorrido de las tuberías no permiten instalar la válvula únicamente en horizontal o vertical.
El flujo inverso puede aparecer cuando:
se detiene una bomba,
cambia la presión de una red,
se vacía parcialmente una conducción,
existen circuitos con presiones distintas,
o un acumulador intenta devolver agua hacia la alimentación.
La válvula antirretorno actúa como una barrera automática entre ambos lados.
En una instalación de bombeo, impedir el retorno puede ser especialmente importante.
Cuando la bomba se detiene, la columna de agua posee masa y energía.
Si no existe un elemento que limite el retorno, el agua puede desplazarse en sentido contrario.
La válvula ayuda a mantener separado hidráulicamente el lado impulsado del lado de alimentación.
Un líquido que circula posee energía cinética:
Ec = ½ · m · v²
Esto significa que la velocidad aparece elevada al cuadrado.
Por tanto, si un flujo rápido se detiene bruscamente, la energía asociada al movimiento debe transformarse.
Parte puede convertirse temporalmente en presión y generar fenómenos transitorios en la instalación.
Una válvula antirretorno ayuda a impedir el flujo inverso, pero su propio cierre también debe producirse correctamente.
Cuando una masa de agua en movimiento cambia bruscamente de velocidad puede aparecer una onda de presión conocida como golpe de ariete.
Por ello, en instalaciones con grandes caudales o velocidades elevadas, la selección de la válvula y el diseño general del circuito siguen siendo importantes.
El antirretorno no debe considerarse un sustituto de un amortiguador específico cuando existe un problema severo de golpe de ariete.
La clapeta incorpora una junta vulcanizada de NBR.
El NBR es un elastómero, por lo que puede deformarse ligeramente cuando entra en contacto con el asiento.
Esta elasticidad ayuda a compensar pequeñas irregularidades superficiales y mejora la estanqueidad.
Mientras el cuerpo metálico aporta resistencia estructural, el elastómero se encarga de adaptarse a la superficie de cierre.
Dos superficies metálicas necesitarían una gran precisión para cerrar perfectamente entre sí.
Una junta elástica puede deformarse localmente y adaptarse mejor.
Cuando queda comprimida, intenta recuperar su forma original y genera presión contra el asiento.
Esa presión de contacto dificulta el paso del agua en sentido inverso.
El muelle está fabricado en acero inoxidable AISI 304.
Un muelle funciona almacenando energía elástica cuando se deforma.
Durante la apertura, el agua comprime o desplaza el muelle.
Cuando disminuye la fuerza hidráulica, esa energía almacenada ayuda a devolver la clapeta hacia la posición de cierre.
El cuerpo está fabricado en latón conforme a UNE-EN 12165.
El latón es una aleación basada principalmente en cobre y zinc y combina:
resistencia mecánica,
facilidad de mecanizado,
buena capacidad para fabricar roscas,
y comportamiento adecuado en numerosas aplicaciones hidráulicas.
Esto permite fabricar con precisión el alojamiento de la clapeta, el asiento y las conexiones roscadas.
Para la referencia 3121 05, Genebre especifica PN25.
La presión actúa sobre todas las superficies interiores que contienen el agua.
Por tanto, deben soportarla conjuntamente:
cuerpo,
tapa,
clapeta,
eje,
muelle,
junta,
y roscas.
La clasificación PN corresponde al conjunto completo, no únicamente al cuerpo metálico.
Genebre establece una temperatura máxima de trabajo de:
90 °C.
Este límite depende de todos los materiales que forman la válvula.
El latón puede soportar temperaturas superiores en otras aplicaciones, pero la junta de NBR y el resto de componentes forman parte del límite térmico del conjunto.
Por eso no debemos extrapolar temperaturas de otras válvulas Genebre.
Una ventaja práctica de la RE-GE es que Genebre permite su instalación en cualquier posición.
El muelle ayuda activamente al cierre, por lo que el mecanismo no depende exclusivamente de la gravedad para volver a su posición.
Esto proporciona mayor libertad al instalador cuando existen limitaciones de espacio.
Aunque pueda montarse físicamente en diferentes orientaciones, sí debe respetarse siempre el sentido de flujo indicado en el cuerpo.
Una válvula antirretorno funciona de manera asimétrica:
en un sentido debe abrir y en el contrario debe cerrar.
Invertirla impediría que cumpliese su función correctamente.
La documentación técnica actual indica para esta variante:
Medida: G 3/4"
DN: 20
Presión nominal: PN25
Diámetro exterior A: 36,5 mm
Longitud C: 57 mm
Dimensión D: 8,5 mm
Peso técnico: aproximadamente 0,164 kg
Marca: Genebre
Serie: RE-GE 3121
Referencia fabricante: 3121 05
Referencia: 312105
EAN: 8428381919704
Medida: 3/4"
DN: 20
Tipo: válvula de retención con muelle
Presión nominal: PN25
Conexiones: BSP hembra-hembra
Norma de rosca: ISO 228/1
Material del cuerpo: latón según UNE-EN 12165
Junta de clapeta: NBR vulcanizado
Muelle: acero inoxidable AISI 304
Temperatura máxima: 90 °C
Montaje: cualquier posición
Longitud: 57 mm
Peso aproximado actual: 0,164 kg
Una válvula antirretorno resulta adecuada cuando necesitamos impedir que el agua pueda volver hacia el punto del que procede.
Puede utilizarse en redes hidráulicas, bombeos, circuitos de alimentación y otras instalaciones donde el retorno del fluido pueda provocar funcionamiento incorrecto o comunicación no deseada entre zonas con diferentes presiones.
La Genebre 3121 05 combina cierre automático mediante muelle, instalación multiposicional y construcción metálica dentro de un cuerpo compacto de 3/4".
