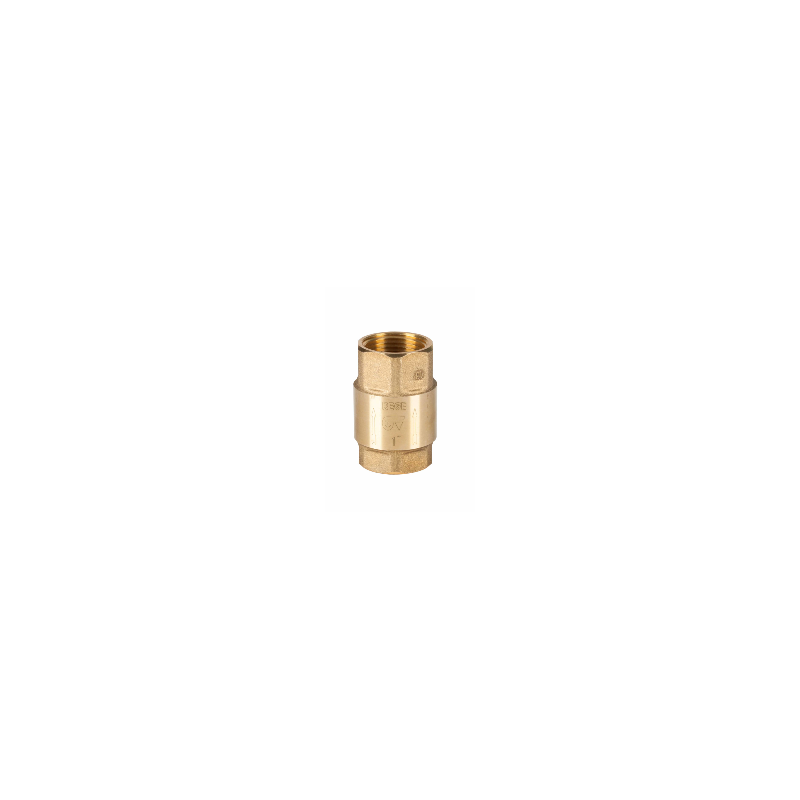

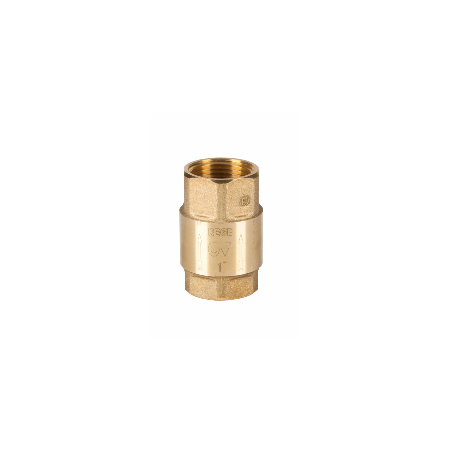

Válvula antirretorno Genebre RE-GE 2" PN18
La válvula antirretorno Genebre RE-GE 2", referencia 3121 09 / 312109, está diseñada para permitir que el agua circule únicamente en el sentido previsto e impedir automáticamente que pueda regresar hacia el circuito anterior.
Esta referencia pertenece a la serie RE-GE 3121 y utiliza una clapeta con junta de NBR y muelle de acero inoxidable AISI 304.
Una válvula gobernada por diferencias de presión
El funcionamiento es completamente automático.
Cuando la presión aguas arriba es superior a la presión aguas abajo, aparece una fuerza sobre la clapeta:
F = ΔP · A
donde:
F es la fuerza hidráulica,
ΔP es la diferencia de presión,
A es la superficie efectiva.
Cuando esa fuerza supera la resistencia del muelle, la clapeta se desplaza y permite el paso del agua.
Cuando la diferencia de presión disminuye, el muelle comienza a cerrar la válvula.
Qué ocurre cuando aparece presión inversa
Si la presión aguas abajo supera a la de entrada, la propia presión inversa contribuye a mantener la clapeta contra el asiento.
Por tanto, el sistema combina:
-
fuerza del muelle,
-
geometría del obturador,
-
y presión inversa
para impedir el retorno.
Kv 46,7: elevada capacidad de paso
Para la medida de 2", la familia RE-GE presenta un Kv de 46,7.
El Kv expresa el caudal de agua en m³/h que produciría una pérdida de carga de 1 bar en condiciones normalizadas.
Comparando las últimas medidas trabajadas:
1" → Kv 13,61
1 1/4" → Kv 21,38
1 1/2" → Kv 31,63
2" → Kv 46,7
Esto muestra claramente cómo aumenta la capacidad hidráulica con el diámetro.
Más diámetro significa mucha más sección
La superficie disponible depende de:
A = π · r²
El radio aparece al cuadrado.
Por eso aumentar el diámetro genera un crecimiento considerable de la sección hidráulica disponible.
Esto permite transportar más agua sin necesitar velocidades excesivas.
Caudal, sección y velocidad
La relación básica es:
Q = A · v
Para transportar un mismo caudal:
Reducir la velocidad ayuda a disminuir:
Aplicaciones de una válvula de 2"
Una conexión de 2" empieza a situarnos claramente en instalaciones de mayor capacidad.
Puede tener sentido en:
La medida correcta debe elegirse por cálculo hidráulico y no únicamente por coincidir con la rosca de la tubería existente.
El muelle ayuda al cierre
El muelle está fabricado en acero inoxidable AISI 304.
Durante la apertura almacena energía elástica.
Cuando disminuye la fuerza hidráulica, esa energía ayuda a devolver la clapeta hacia el asiento.
Esta construcción permite a Genebre indicar montaje en cualquier posición.
Diferencia frente a una clapeta tradicional
Una válvula RE-GE de muelle no funciona igual que una antirretorno de clapeta oscilante.
Aquí el cierre no depende principalmente de la gravedad.
El muelle proporciona una fuerza activa de retorno.
Por eso puede montarse en posiciones que no serían adecuadas para determinados diseños de clapeta sin muelle.
Junta de NBR
La clapeta incorpora una junta vulcanizada de NBR.
El NBR es un elastómero capaz de deformarse ligeramente al apoyarse contra el asiento.
Esto permite adaptarse a pequeñas irregularidades de las superficies y mejorar el sellado.
Por qué combinar metal y elastómero
El cuerpo y la clapeta aportan resistencia mecánica.
La junta aporta capacidad de deformación.
Cuando el NBR queda comprimido, intenta recuperar su forma inicial y genera presión contra el asiento.
Esto ayuda a limitar el paso de agua en sentido inverso.
PN18 para la medida de 2"
La referencia 312109 de 2" está clasificada PN18.
Las medidas inferiores no tienen necesariamente la misma presión nominal.
El aumento de diámetro también incrementa la superficie sobre la que actúa la presión.
Como:
F = P · A
una misma presión produce una fuerza total mayor sobre una superficie superior.
Éste es uno de los motivos por los que no debemos copiar automáticamente el PN de una medida a otra.
Temperatura máxima de 90 °C
Genebre establece una temperatura máxima de trabajo de:
90 °C.
El límite corresponde al conjunto completo:
-
latón,
-
junta NBR,
-
muelle,
-
clapeta,
-
y demás componentes.
No debe utilizarse la resistencia térmica del latón como referencia aislada.
Energía del agua en líneas grandes
En una tubería de 2" puede circular una masa de agua considerable.
La energía cinética viene dada por:
Ec = ½ · m · v²
La velocidad aparece al cuadrado.
Por eso controlar la velocidad resulta cada vez más importante a medida que aumenta el caudal.
Parada de una bomba
Cuando una bomba se detiene, la columna de agua conserva momentáneamente su inercia.
Sin una válvula antirretorno, parte del fluido podría intentar regresar.
La RE-GE ayuda a bloquear ese movimiento inverso.
Golpe de ariete
Una válvula antirretorno evita el retorno, pero no elimina necesariamente los transitorios de presión.
Si una gran masa de agua cambia bruscamente de velocidad puede generarse una onda de presión.
Por eso, en instalaciones de caudal elevado, deben considerarse conjuntamente:
Cuerpo de latón
El cuerpo está fabricado en latón conforme a UNE-EN 12165.
Este material combina resistencia mecánica con una gran facilidad de mecanizado.
Esto permite fabricar con precisión:
Conexiones BSP hembra-hembra
La válvula utiliza extremos BSP H-H según ISO 228/1.
Debe respetarse siempre el sentido indicado en el cuerpo.
Aunque el mecanismo pueda trabajar en distintas orientaciones físicas, la dirección hidráulica sigue siendo obligatoria.
Datos técnicos
-
Marca: Genebre
-
Serie: RE-GE 3121
-
Referencia fabricante: 3121 09
-
Referencia: 312109
-
Medida: 2"
-
DN: 50
-
Tipo: válvula antirretorno con muelle
-
Presión nominal: PN18
-
Kv: 46,7
-
Material del cuerpo: latón
-
Junta de clapeta: NBR vulcanizado
-
Muelle: acero inoxidable AISI 304
-
Conexiones: BSP hembra-hembra
-
Norma: ISO 228/1
-
Temperatura máxima: 90 °C
-
Montaje: cualquier posición
-
Peso actual aproximado: 0,790 kg
¿Cuándo elegir un antirretorno RE-GE de 2"?
La Genebre 312109 está pensada para instalaciones que necesitan impedir el retorno manteniendo una elevada capacidad de paso.
Su Kv 46,7 representa un salto importante respecto a las medidas inferiores.
Es especialmente adecuada en redes principales, bombeos y otros circuitos donde un antirretorno de menor diámetro podría convertirse en una restricción hidráulica innecesaria.
