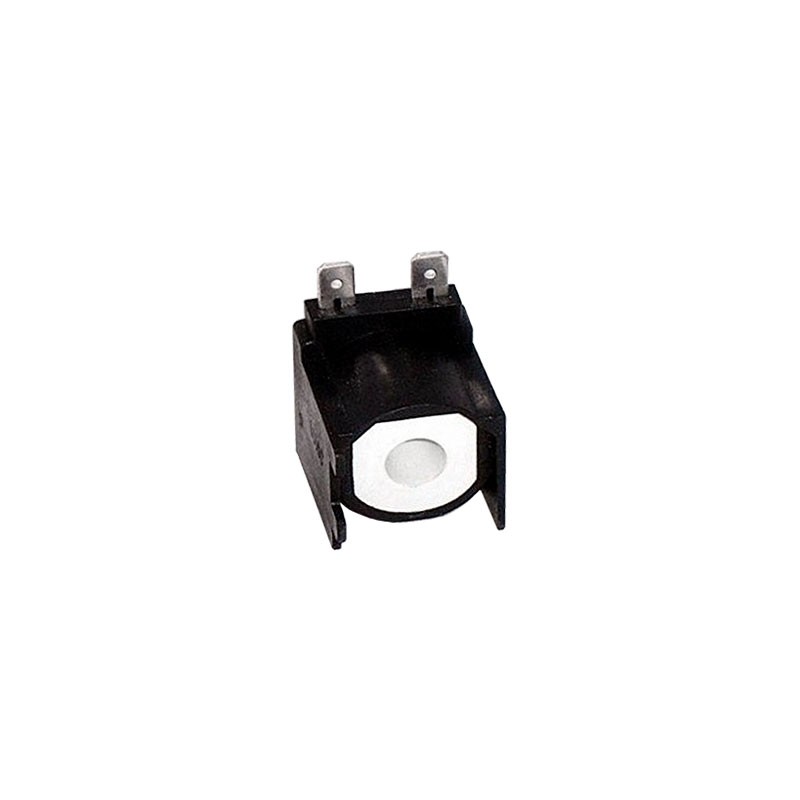

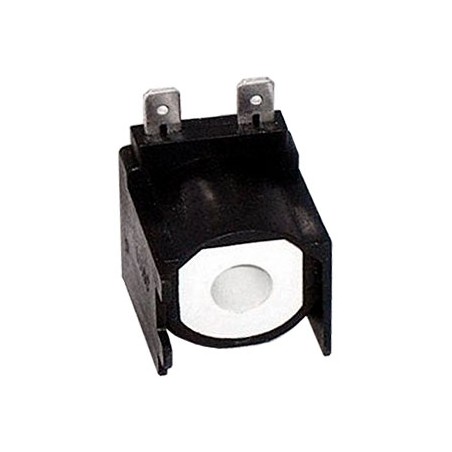

Bobina Baxi Roca Crono 2L/3L/5L/10L/15L/20L – Referencia 121307565
La bobina Crono 121307565 es un recambio para los quemadores de gasóleo Baxi Roca Crono, utilizado en diferentes modelos de esta familia. Su función está relacionada con el accionamiento eléctrico de la electroválvula de la bomba de gasóleo, permitiendo controlar el paso de combustible hacia el circuito de pulverización del quemador.
Es una pieza especialmente interesante para el mantenimiento y reparación de quemadores Crono porque una misma referencia puede utilizarse en diferentes potencias y modelos de la gama.
Referencia del recambio
- Referencia: 121307565
- MPN: 121307565
- EAN: 121307565
- Tipo de componente: bobina de bomba de gasóleo
- Aplicación: quemadores Baxi Roca Crono
- Combustible: gasóleo de calefacción
La referencia 121307565 aparece en el catálogo como Bobina Crono 2L/3L/5L/10L/15L/20L.
Compatibilidad Baxi Roca Crono
Esta bobina está indicada para los siguientes modelos de quemador:
- Baxi Roca Crono 2L
- Baxi Roca Crono 3L
- Baxi Roca Crono 5L
- Baxi Roca Crono 10L
- Baxi Roca Crono 15L
- Baxi Roca Crono 20L
La misma referencia se encuentra asociada a diferentes categorías de la familia Crono, por lo que resulta importante identificar correctamente el modelo del quemador antes de realizar el pedido.
¿Para qué sirve la bobina de la bomba de gasóleo?
En un quemador de gasóleo, la bomba genera la presión necesaria para transportar el combustible hasta la boquilla. Sin embargo, el suministro de gasóleo hacia la zona de pulverización debe ser controlado durante la secuencia de funcionamiento.
La bobina electromagnética actúa sobre la electroválvula de la bomba cuando recibe la señal eléctrica correspondiente. De esta forma se controla la apertura del circuito de combustible durante el funcionamiento del quemador.
El funcionamiento puede resumirse de forma simplificada:
Señal eléctrica → bobina electromagnética → accionamiento de la electroválvula → paso de gasóleo → bomba → boquilla → pulverización → combustión.
Por este motivo, una avería eléctrica en la bobina puede producir síntomas que aparentemente parecen relacionados con la bomba, el inyector o incluso con la caja de control.
Síntomas de una bobina defectuosa
Una bobina averiada puede provocar diferentes comportamientos dependiendo del tipo de fallo eléctrico o mecánico.
Entre los síntomas que pueden aparecer se encuentran:
- El quemador realiza la secuencia de arranque pero no llega correctamente el combustible.
- El quemador se bloquea durante el encendido.
- La electroválvula de la bomba no abre cuando debería.
- El quemador arranca de forma intermitente.
- La bomba funciona mecánicamente pero no se produce la alimentación de combustible prevista.
- El quemador puede presentar fallos que desaparecen temporalmente después de un rearme.
- La bobina puede presentar calentamiento anormal o daños eléctricos.
Estos síntomas no significan necesariamente que la bobina sea la causa. En un diagnóstico profesional deben comprobarse también la alimentación eléctrica, la caja de control, el cableado, la bomba, la presión de gasóleo, el sistema de encendido y la detección de llama.
Diagnóstico de la bobina Crono
Antes de sustituir la pieza conviene comprobar el circuito eléctrico del quemador.
Una comprobación profesional puede incluir:
1. Alimentación eléctrica
Comprobar que la bobina recibe la tensión correspondiente durante la fase de funcionamiento en la que debe actuar.
Si no existe alimentación eléctrica, el problema puede encontrarse aguas arriba, por ejemplo en:
- Caja de control.
- Cableado.
- Conectores.
- Contactos eléctricos.
- Secuencia de seguridad del quemador.
2. Estado eléctrico de la bobina
La bobina puede comprobarse mediante mediciones eléctricas adecuadas para determinar si existe continuidad y si su comportamiento es compatible con un componente electromagnético en condiciones normales.
Una bobina abierta eléctricamente no podrá generar el campo magnético necesario para accionar la electroválvula.
3. Funcionamiento de la electroválvula
También es necesario diferenciar entre una bobina que no genera correctamente el campo magnético y una electroválvula que presenta un problema mecánico.
Esto es importante porque sustituir únicamente la bobina no solucionará una electroválvula bloqueada, contaminada o dañada mecánicamente.
4. Circuito de combustible
Si la bobina funciona correctamente pero el quemador no recibe combustible, deben comprobarse también:
- Bomba de gasóleo.
- Filtro.
- Tuberías de aspiración.
- Entrada de aire en la instalación.
- Presión de bomba.
- Electroválvula.
- Boquilla o inyector.
- Sistema de alimentación.
Relación entre bobina, bomba y boquilla
El circuito de combustible del quemador funciona como una cadena de elementos.
La bomba proporciona la presión necesaria para que el gasóleo pueda llegar hasta la boquilla. La electroválvula controla el momento en que el combustible puede avanzar hacia el circuito de pulverización.
Finalmente, la boquilla transforma el flujo presurizado en un chorro pulverizado, aumentando enormemente la superficie de contacto entre el combustible y el aire de combustión.
Por ello, un problema en la bobina puede terminar manifestándose como un problema de combustión, aunque la causa inicial sea eléctrica.
Si el combustible no llega correctamente a la boquilla, no existe una pulverización adecuada y el quemador no puede establecer una llama estable.
Bobina y seguridad del quemador
Los quemadores Crono funcionan mediante una secuencia controlada por la caja de control.
La centralita determina las diferentes fases del arranque y supervisa elementos de seguridad como el encendido y la detección de llama.
La bobina forma parte del sistema que permite que el combustible esté disponible en el momento adecuado.
Por ello, una anomalía en este componente puede provocar que el quemador no complete correctamente la secuencia de encendido.
No confundir con otras bobinas Crono
Dentro de la gama Baxi Roca Crono existen diferentes referencias de bobinas y componentes asociados.
En el propio catálogo aparecen, por ejemplo, la bobina Crono 121307565 y una bobina de bomba Suntec para Crono 2L/3L/5L con referencia 121302451, que son productos diferentes.
Por este motivo, no debe seleccionarse una bobina únicamente por el aspecto exterior del componente.
La forma correcta de identificar el recambio es comprobar:
- Modelo exacto del quemador.
- Modelo de bomba.
- Referencia grabada o indicada en el componente.
- Referencia del despiece.
- Conexiones eléctricas.
- Configuración del conjunto.
Repuestos relacionados para Baxi Roca Crono
En los quemadores Crono existen otros componentes que pueden estar relacionados con una avería de alimentación o encendido:
- Caja de control Crono 553 SE.
- Bomba de gasóleo.
- Bobina de bomba.
- Cable de electrodo.
- Electrodos de encendido.
- Condensador del motor.
- Motor del quemador.
- Inyectores o boquillas.
- Filtros de gasóleo.
- Juntas.
- Componentes de transmisión entre motor y bomba.
El diagnóstico correcto permite sustituir únicamente el componente defectuoso y evitar cambiar piezas innecesariamente.
Importancia de la referencia 121307565
Cuando se busca un recambio técnico para un quemador, la referencia del fabricante suele ser uno de los datos más importantes para localizar la pieza correcta.
En este caso:
121307565 = Bobina Crono 2L/3L/5L/10L/15L/20L
Buscar directamente por esta referencia permite reducir considerablemente el riesgo de confundirla con otras bobinas utilizadas en la familia Crono.
Sustitución de la bobina
La sustitución debe realizarse con el quemador desconectado de la alimentación eléctrica y siguiendo las instrucciones técnicas correspondientes al modelo de bomba y quemador.
De forma general, el procedimiento implica:
- Desconectar eléctricamente el quemador.
- Garantizar que no existe riesgo durante la manipulación del circuito de combustible.
- Identificar correctamente la bobina instalada.
- Desmontar las conexiones eléctricas.
- Retirar la bobina defectuosa.
- Instalar la nueva bobina.
- Comprobar las conexiones.
- Poner el quemador en funcionamiento.
- Verificar el comportamiento de la electroválvula.
- Comprobar posteriormente el funcionamiento y la combustión del quemador.
Después de cualquier intervención sobre un quemador de gasóleo, el funcionamiento debe comprobarse adecuadamente, especialmente cuando se haya intervenido sobre elementos relacionados con el suministro de combustible.
Compra de bobina Crono 121307565
Si necesitas sustituir la bobina de un quemador Baxi Roca Crono 2L, 3L, 5L, 10L, 15L o 20L, comprueba antes de realizar el pedido que la referencia del recambio y el modelo del quemador corresponden con la pieza necesaria.
Referencia: 121307565
Bobina Crono para diferentes modelos de quemadores Baxi Roca.
Si tienes dudas sobre la compatibilidad, facilita el modelo exacto del quemador y la referencia de la bomba o de la pieza instalada para poder identificar correctamente el recambio.
