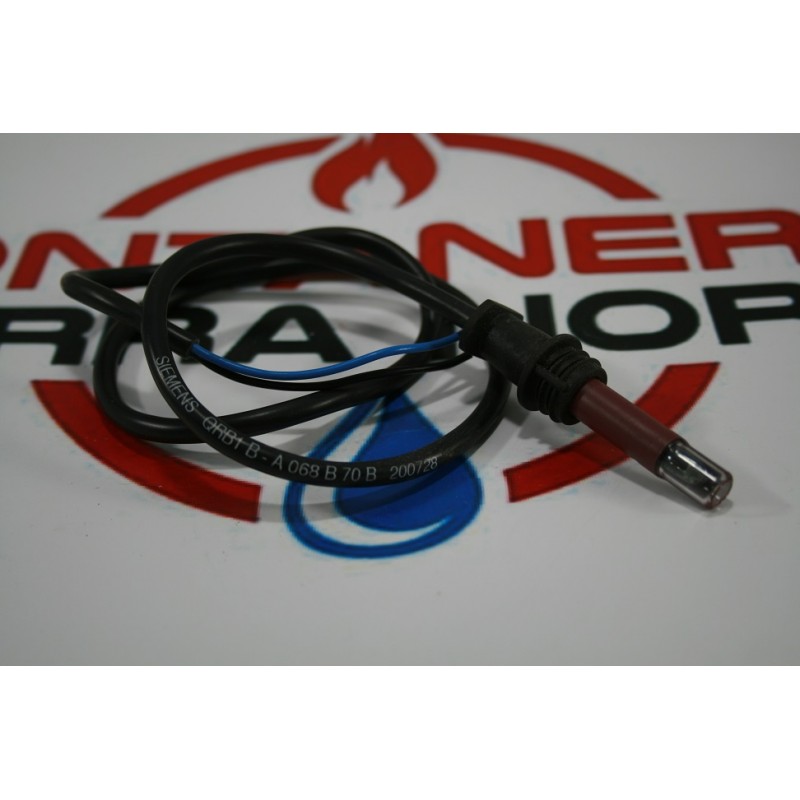

Fotocélula Siemens QRB 1B-A068 con Soporte para Quemadores de Gasóleo
La fotocélula Siemens QRB 1B-A068 B70 B es un sensor fotoeléctrico utilizado para la detección de llama en quemadores de gasóleo.
Esta versión incorpora soporte plástico para acoplar directamente la fotocélula al alojamiento correspondiente del quemador, facilitando su instalación cuando la configuración del equipo utiliza este sistema de fijación.
La fotocélula forma parte del sistema de seguridad del quemador y trabaja conjuntamente con la caja de control. Una vez iniciada la combustión, el sensor detecta la radiación luminosa producida por la llama y transmite la señal correspondiente al sistema de control.
La referencia QRB 1B-A068 aparece en diferentes aplicaciones de quemadores y puede trabajar con distintas cajas de control, por lo que la compatibilidad debe comprobarse según el modelo y configuración concreta del equipo.
Datos del producto
- Producto: Fotocélula / fotorresistencia
- Modelo: QRB 1B-A068
- Versión: B70 B
- Fabricante: Siemens
- Tipo: sensor fotoeléctrico de llama
- Aplicación: quemadores de gasóleo
- Color: rojo
- Soporte: soporte plástico de fijación
- Función: detección de llama
- Instalación: montaje directo en el alojamiento correspondiente del quemador
La categoría del producto identifica específicamente la QRB 1B-A068 B Siemens con soporte de plástico, destinada a la detección de llama en quemadores de gasóleo y fuel-oil.
¿Qué función realiza una fotocélula QRB 1B-A068?
La fotocélula tiene la función de comprobar que el quemador ha conseguido establecer una llama después de iniciar la secuencia de encendido.
El quemador debe realizar varias operaciones de forma coordinada:
Arranque → ventilación → encendido → pulverización de combustible → formación de llama → detección de llama → funcionamiento.
Cuando aparece la llama, la radiación luminosa llega al sensor.
La fotorresistencia modifica su comportamiento eléctrico en función de la luz recibida y la caja de control utiliza esta información para determinar si la llama está presente.
Si la señal no es adecuada, el sistema puede interpretar que la combustión no se ha establecido correctamente y activar el bloqueo de seguridad del quemador.
Fotocélula y seguridad del quemador
La detección de llama es una de las funciones de seguridad más importantes de un quemador de gasóleo.
El sistema debe evitar que continúe el suministro de combustible si no existe una combustión estable.
Si el gasóleo continuara entrando en la cámara sin producirse una combustión adecuada, podría acumularse combustible sin quemar.
Por eso la caja de control supervisa continuamente la señal procedente del sistema de detección de llama.
La QRB 1B-A068 forma parte de este circuito de supervisión.
Soporte de la QRB 1B-A068
Una de las características que diferencia esta versión de otras fotocélulas QRB es la incorporación de un soporte plástico de fijación.
El soporte permite acoplar el sensor directamente al alojamiento previsto en determinados quemadores.
Esto es importante porque existen otras versiones de la familia QRB que pueden utilizar diferentes sistemas de montaje.
Por ejemplo, la categoría de recambios también dispone de una QRB 1B-A070 B70 A1 sin soporte, que no debe considerarse automáticamente equivalente a la QRB 1B-A068 con soporte.
Por ello, además del modelo eléctrico del sensor, debe comprobarse el sistema de fijación.
Síntomas de una fotocélula defectuosa
Una fotocélula deteriorada puede provocar diferentes síntomas durante el funcionamiento del quemador:
- El quemador realiza el arranque pero entra en bloqueo.
- Se produce llama y posteriormente se apaga.
- El quemador funciona durante unos segundos y se bloquea.
- Aparecen bloqueos intermitentes.
- El quemador necesita varios rearme para mantenerse funcionando.
- La centralita interpreta que no existe llama.
- Se producen fallos especialmente después del encendido.
Estos síntomas no significan necesariamente que la fotocélula esté averiada.
La misma situación puede producirse por problemas de combustión, suciedad, mala posición del sensor, cableado, alimentación de combustible o una avería de la caja de control.
Fotocélula sucia
La suciedad es una de las primeras comprobaciones que conviene realizar ante un problema de detección de llama.
El polvo, hollín y otros depósitos pueden reducir la cantidad de radiación luminosa que alcanza el elemento fotosensible.
Como consecuencia, el sensor puede proporcionar una señal inferior a la esperada aunque la llama exista realmente.
Antes de sustituir una fotocélula es recomendable comprobar:
- Limpieza del sensor.
- Posición.
- Alojamiento.
- Soporte.
- Cableado.
- Conectores.
- Calidad de la llama.
- Estado de la combustión.
Una llama visible no significa que la fotocélula funcione correctamente
Es posible observar una llama y, sin embargo, que el quemador termine bloqueándose.
La caja de control no utiliza únicamente la observación visual de la llama. Necesita recibir una señal eléctrica procedente del sensor dentro de las condiciones previstas.
Por eso pueden existir problemas cuando:
- La llama es demasiado débil.
- La llama está mal posicionada.
- La combustión es inestable.
- La fotocélula está sucia.
- El sensor está mal colocado.
- Existe un problema eléctrico.
- El sensor está deteriorado.
- La caja de control interpreta incorrectamente la señal.
Diagnóstico de una QRB 1B-A068
Ante un quemador que arranca y posteriormente se bloquea, conviene seguir una secuencia de diagnóstico.
1. Comprobar que realmente existe llama
Antes de sustituir el sensor hay que verificar que el quemador consigue establecer la combustión.
Si no existe llama, el problema debe buscarse en otros elementos:
- Alimentación de gasóleo.
- Bomba.
- Electroválvula.
- Bobina.
- Inyector.
- Presión.
- Electrodos.
- Transformador.
- Aire de combustión.
2. Comprobar la posición de la fotocélula
La orientación del sensor es fundamental.
Debe encontrarse correctamente colocado respecto a la zona donde se produce la llama.
Una mala posición puede reducir la cantidad de radiación que alcanza el sensor.
3. Comprobar limpieza
Limpiar cuidadosamente el elemento óptico cuando exista suciedad o depósitos.
4. Comprobar conexiones
Revisar:
- Cableado.
- Terminales.
- Conectores.
- Continuidad.
- Conexión con la caja de control.
5. Comprobar la señal del sensor
Cuando sea necesario realizar un diagnóstico eléctrico, la señal de la fotocélula puede comprobarse mediante el procedimiento y los instrumentos adecuados para la caja de control instalada.
Esto permite diferenciar un problema del sensor de un problema de cableado o de centralita.
Relación entre fotocélula y combustión
La fotocélula no produce la llama.
Su función comienza una vez que el sistema ha conseguido iniciar la combustión.
El proceso completo depende de varios elementos:
Bomba → presión de gasóleo → inyector → pulverización → aire → electrodos → encendido → llama → fotocélula → caja de control.
Si existe un problema en cualquiera de los primeros elementos, la fotocélula puede estar funcionando correctamente pero no recibir la señal luminosa esperada.
Por eso sustituir el sensor sin comprobar la combustión puede no solucionar el bloqueo.
QRB 1B-A068 y QRB 1B-A070
Dentro de las fotocélulas utilizadas en quemadores de gasóleo existen diferentes versiones.
En el catálogo aparecen:
QRB 1B-A068 B70 B
- Siemens.
- Sensor de alta sensibilidad luminosa.
- Soporte plástico.
- Montaje directo en el alojamiento correspondiente.
QRB 1B-A070 B70 A1
- Siemens.
- Sin el soporte de la versión A068.
- Utilizada en diferentes configuraciones de quemadores.
La categoría Domusa Domestic D3/D4 contiene ambas referencias, por lo que no deben confundirse únicamente por pertenecer a la misma familia QRB.
Aplicaciones en quemadores Domusa
La QRB 1B-A068 con soporte aparece en las categorías de repuestos para:
- Domusa Domestic D3
- Domusa Domestic D4
En ambas categorías aparece como uno de los componentes del sistema de detección de llama.
Por tanto, es una búsqueda especialmente interesante para usuarios que llegan desde un modelo concreto de quemador Domusa.
Aplicaciones en quemadores Lamborghini
La misma QRB 1B-A068 con soporte Siemens también aparece en diferentes categorías de quemadores Lamborghini, entre ellas:
- Lamborghini ECO 3R.
- Lamborghini ECO 5R.
- Lamborghini ECO 7R.
Esto amplía considerablemente el número de aplicaciones y búsquedas potenciales del producto.
Por este motivo, no conviene optimizar la ficha únicamente para Domusa.
Compatibilidad con diferentes cajas de control
La QRB 1B-A068 puede utilizarse con diferentes cajas de control de quemadores.
Sin embargo, que el sensor sea físicamente compatible no significa que deba instalarse automáticamente en cualquier quemador.
La compatibilidad debe comprobarse teniendo en cuenta:
- Caja de control.
- Modelo de quemador.
- Tipo de sensor.
- Conexión eléctrica.
- Alojamiento.
- Sistema de fijación.
- Características del conjunto.
La propia descripción del producto indica que puede ser acoplable a varias cajas de control.
Fotocélula y caja de control
La fotocélula y la centralita forman un sistema conjunto.
La fotocélula proporciona información sobre la presencia de llama y la caja de control interpreta esa señal dentro de la secuencia de funcionamiento.
Por tanto, cuando un quemador se bloquea después del encendido, el diagnóstico debe contemplar ambos componentes.
En algunos casos la fotocélula estará correctamente instalada y funcionando, mientras que el problema se encontrará en:
- Cableado.
- Conectores.
- Centralita.
- Alimentación.
- Combustión.
Fotocélula y electrodos
Los electrodos y la fotocélula realizan funciones diferentes.
Electrodos:
Generan la descarga eléctrica necesaria para iniciar la combustión.
Fotocélula:
Detecta ópticamente la llama una vez iniciada.
El funcionamiento puede resumirse así:
Electrodos → producen la chispa.
Inyector + aire → generan las condiciones de combustión.
Llama → produce radiación luminosa.
QRB 1B-A068 → detecta la llama.
Caja de control → supervisa y mantiene la secuencia.
¿Cuándo sustituir una QRB 1B-A068?
La sustitución puede ser necesaria cuando:
- El sensor presenta un fallo eléctrico.
- La señal de detección no es correcta.
- El elemento fotosensible está deteriorado.
- El sensor está correctamente colocado y limpio pero continúa fallando.
- Se ha comprobado la combustión.
- El cableado y las conexiones son correctos.
- La caja de control funciona correctamente.
Antes de realizar la sustitución conviene comprobar el modelo y configuración del quemador.
Mantenimiento de la fotocélula
Durante el mantenimiento de un quemador conviene revisar periódicamente:
- Limpieza del sensor.
- Estado del soporte.
- Posición.
- Cableado.
- Conectores.
- Estado de la llama.
- Condiciones de combustión.
Una correcta detección de llama es fundamental para que el sistema de seguridad funcione adecuadamente.
Repuestos relacionados
La QRB 1B-A068 forma parte de un conjunto de componentes que intervienen en el funcionamiento del quemador.
Entre los recambios relacionados se encuentran:
- Cajas de control.
- Electrodos.
- Transformadores de encendido.
- Bobinas de electroválvula.
- Bombas de gasóleo.
- Inyectores.
- Condensadores.
- Acoplamientos motor-bomba.
- Filtros.
- Componentes de mantenimiento.
En las categorías Domusa y Lamborghini de Fontanería Sierra Norte aparecen estos componentes junto a diferentes versiones de fotocélulas QRB.
Cómo identificar la fotocélula correcta
Antes de realizar el pedido comprueba:
- Modelo del quemador.
- Modelo de caja de control.
- Referencia de la fotocélula instalada.
- Tipo de conexión.
- Sistema de fijación.
- Presencia o ausencia de soporte.
- Forma del alojamiento.
- Características del sensor.
Si el quemador utiliza una QRB 1B-A068 con soporte, debe comprobarse que la configuración corresponde a esta versión y no a una QRB 1B-A070 sin soporte.
Comprar fotocélula Siemens QRB 1B-A068 con soporte
Fotocélula Siemens QRB 1B-A068 B70 B con soporte plástico para detección de llama en quemadores de gasóleo.
Recambio utilizado en diferentes configuraciones de quemadores, incluyendo aplicaciones Domusa Domestic y Lamborghini, entre otras.
Comprueba siempre el modelo del quemador, la caja de control y el sistema de fijación antes de realizar el pedido.
