Fotocélula Siemens QRB 1B-A070 B70 A1 sin Soporte

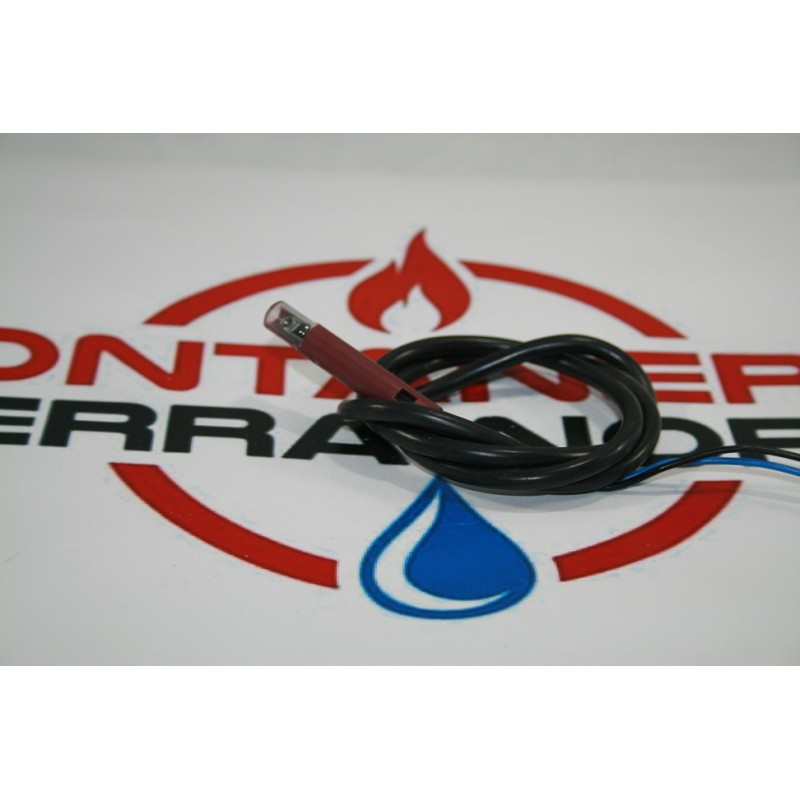

La fotocélula Siemens QRB 1B-A070 B70 A1 es una fotorresistencia utilizada para la detección de llama en quemadores de gasóleo y fuel-oil.
Esta versión se suministra sin soporte, por lo que debe comprobarse que el quemador dispone del alojamiento y sistema de fijación adecuado antes de realizar el pedido.
La fotocélula trabaja conjuntamente con la caja de control del quemador. Durante la secuencia de funcionamiento, el sensor detecta la radiación luminosa producida por la llama y proporciona al sistema de control la información necesaria para supervisar la combustión.
Si la centralita no recibe una señal de llama adecuada dentro de la secuencia prevista, puede interrumpir el suministro de combustible y provocar el bloqueo del quemador como medida de seguridad.
Datos del producto
- Producto: Fotocélula / fotorresistencia
- Modelo: QRB 1B-A070
- Versión: B70 A1
- Fabricante: Siemens
- Tipo: sensor fotoeléctrico de llama
- Soporte: sin soporte
- Aplicación: quemadores de gasóleo y fuel-oil
- Función: detección de llama
- Aplicación en diferentes cajas de control: sí, dependiendo de la configuración del quemador
La ficha del catálogo identifica expresamente la QRB 1B-A070 B70 A1 sin soporte y señala que puede acoplarse a varias cajas de control.
¿Qué función realiza una QRB 1B-A070?
La fotocélula permite que el sistema de control determine si el quemador ha conseguido establecer una llama.
El proceso de funcionamiento puede simplificarse de la siguiente manera:
Arranque → ventilación → encendido → pulverización de combustible → formación de llama → detección óptica → funcionamiento.
Cuando se produce la combustión, la llama genera radiación luminosa.
La fotorresistencia detecta esta radiación y modifica su comportamiento eléctrico. La caja de control utiliza esta señal para confirmar la presencia de llama y continuar con la secuencia normal de funcionamiento.
Fotocélula y seguridad del quemador
La detección de llama tiene una función esencial de seguridad.
El quemador no debe mantener indefinidamente la alimentación de combustible cuando no existe una combustión estable.
Si el combustible continuara entrando en la cámara de combustión sin producirse una llama adecuada, podría acumularse gasóleo sin quemar.
La caja de control utiliza la señal de la fotocélula para supervisar esta condición y actuar cuando la llama no está presente o la señal recibida no es la esperada.
Por tanto, la QRB 1B-A070 forma parte del sistema de seguridad y control de combustión del quemador.
QRB 1B-A070 sin soporte
Una característica fundamental de esta referencia es que se suministra sin soporte.
Esto la diferencia de la Siemens QRB 1B-A068 con soporte, que dispone de un soporte plástico para acoplar directamente el sensor al alojamiento correspondiente de determinados quemadores.
No deben considerarse automáticamente intercambiables únicamente porque ambas pertenezcan a la familia QRB.
Antes de comprar el sensor hay que comprobar:
- Modelo de fotocélula instalada.
- Sistema de fijación.
- Alojamiento del quemador.
- Caja de control.
- Conexión eléctrica.
- Referencia del componente.
Diferencia entre QRB 1B-A070 y QRB 1B-A068
Las dos referencias pertenecen a la familia de fotocélulas Siemens QRB utilizadas en quemadores de gasóleo, pero existen diferencias importantes.
QRB 1B-A070 B70 A1
- Siemens.
- Sin soporte.
- Referencia de modelo QRB 1B-A070.
- Utilizada en diferentes configuraciones de quemadores.
- Puede trabajar con varias cajas de control.
QRB 1B-A068 B70 B
- Siemens.
- Con soporte plástico.
- Diseñada para determinados alojamientos de quemador.
- También utilizada con diferentes cajas de control.
En el catálogo de Fontanería Sierra Norte aparecen ambas referencias dentro de las categorías Lamborghini y Domusa.
Síntomas de una fotocélula defectuosa
Una fotocélula deteriorada puede producir síntomas similares a otras averías del quemador.
Entre los más habituales:
- El quemador arranca y posteriormente se bloquea.
- Se produce llama pero el quemador no consigue mantener el funcionamiento.
- Bloqueos después de varios segundos.
- Funcionamiento intermitente.
- Necesidad de rearmar repetidamente.
- La centralita interpreta que no existe llama.
- El quemador funciona correctamente en algunos ciclos y falla en otros.
Sin embargo, estos síntomas no permiten confirmar por sí solos que la fotocélula esté averiada.
También pueden estar relacionados con:
- Inyector.
- Presión de bomba.
- Alimentación de gasóleo.
- Electroválvula.
- Electrodos.
- Transformador.
- Combustión.
- Cableado.
- Caja de control.
Fotocélula sucia
La suciedad puede afectar directamente a la detección de llama.
Los depósitos de hollín, polvo y otros contaminantes pueden reducir la cantidad de radiación que llega al elemento fotosensible.
El resultado puede ser una señal insuficiente para que la centralita reconozca correctamente la llama.
Antes de sustituir la fotocélula conviene comprobar:
- Limpieza.
- Posición.
- Alojamiento.
- Estado del sensor.
- Cableado.
- Conectores.
- Estado de la combustión.
Diagnóstico de una QRB 1B-A070
Ante un quemador que se bloquea después del encendido, es conveniente seguir una secuencia de comprobación.
1. Confirmar que existe llama
Si el quemador no produce llama, la fotocélula no puede solucionar el problema.
Hay que revisar:
- Alimentación de combustible.
- Bomba.
- Electroválvula.
- Bobina.
- Inyector.
- Presión.
- Electrodos.
- Transformador.
- Aire de combustión.
2. Comprobar la posición
El sensor debe estar correctamente orientado hacia la zona de combustión.
Una posición incorrecta puede reducir la radiación recibida.
3. Limpiar el sensor
Si presenta depósitos o suciedad, debe limpiarse adecuadamente antes de determinar que existe una avería.
4. Revisar el cableado
Comprobar:
- Terminales.
- Conectores.
- Cableado.
- Continuidad.
- Conexión con la caja de control.
5. Comprobar la señal
Cuando sea necesario realizar una comprobación eléctrica, la señal de la fotocélula debe verificarse de acuerdo con el procedimiento correspondiente a la caja de control instalada.
Esto permite diferenciar entre un problema del sensor y una anomalía del cableado o de la centralita.
Relación entre fotocélula y combustión
La fotocélula no genera la llama.
Su función es detectar la radiación producida por una llama que ya se ha formado.
La combustión depende de la combinación de:
Combustible + aire + pulverización + temperatura de ignición + encendido.
En un quemador de gasóleo:
Bomba → presión → inyector → pulverización → mezcla con aire → chispa → llama → detección mediante fotocélula.
Si la pulverización es incorrecta o la relación aire-combustible no es adecuada, la llama puede ser débil o inestable.
En ese caso, una fotocélula perfectamente funcional puede detectar una señal insuficiente.
Fotocélula y caja de control
La QRB 1B-A070 debe trabajar con una caja de control compatible.
La centralita recibe la información proporcionada por el sensor y decide, dentro de su secuencia de seguridad, si las condiciones de funcionamiento son correctas.
Por ello, ante un bloqueo después del encendido es necesario diferenciar entre:
Sensor → cableado → caja de control → combustión.
Cambiar la fotocélula sin comprobar estos elementos puede hacer que la avería persista.
Aplicaciones Lamborghini
La QRB 1B-A070 B70 A1 aparece actualmente en diferentes categorías de quemadores Lamborghini.
Entre ellas:
- Lamborghini ECO 3R
- Lamborghini ECO 5R
- Lamborghini ECO 7R
En las tres categorías aparece junto a otras fotocélulas, electrodos, cajas de control y componentes del circuito de combustible.
Esto permite trabajar la referencia tanto por búsqueda directa del componente como por búsqueda asociada al modelo del quemador.
Aplicaciones Domusa
La misma QRB 1B-A070 también aparece en categorías de repuestos para quemadores Domusa, incluyendo Domestic D4 y la categoría general de quemadores Domusa.
Por este motivo, no conviene limitar el posicionamiento del producto únicamente a Lamborghini.
La ficha debe mantener una orientación transversal:
Siemens QRB 1B-A070 → fotocélula para quemador de gasóleo → aplicaciones Lamborghini, Domusa y otras configuraciones compatibles.
QRB 1B-A070 y diferentes cajas de control
La ficha del producto indica que la fotocélula es acoplable a varias cajas de control.
Esto es importante porque la compatibilidad no depende únicamente del nombre del quemador.
Un mismo modelo de quemador puede utilizar diferentes configuraciones eléctricas dependiendo de su versión.
Antes de realizar el pedido conviene comprobar:
- Caja de control instalada.
- Referencia del sensor.
- Conexión.
- Sistema de fijación.
- Modelo de quemador.
¿Cuándo sustituir una QRB 1B-A070?
La sustitución puede estar indicada cuando:
- El sensor presenta un fallo eléctrico.
- La señal de detección no es correcta.
- El elemento fotosensible está deteriorado.
- El quemador continúa bloqueándose después de comprobar la combustión.
- El sensor está correctamente colocado y limpio.
- El cableado es correcto.
- La caja de control funciona correctamente.
La sustitución debe realizarse con el quemador desconectado de la alimentación eléctrica.
Mantenimiento de la fotocélula
Durante el mantenimiento del quemador es recomendable revisar:
- Limpieza del sensor.
- Posición.
- Fijación.
- Cableado.
- Conectores.
- Estado de la llama.
- Calidad de combustión.
- Estado del inyector.
Una buena detección de llama permite que el sistema de control pueda supervisar correctamente el proceso de combustión.
Repuestos relacionados
En las mismas aplicaciones pueden encontrarse otros componentes relacionados con el sistema de funcionamiento del quemador:
- Fotocélula QRB 1B-A068 con soporte.
- Fotocélula QRB1A.
- Caja de control.
- Electrodos.
- Transformador de encendido.
- Bobina de electroválvula.
- Bomba de gasóleo.
- Inyectores.
- Condensadores.
- Acoplamientos motor-bomba.
- Filtros.
- Componentes de mantenimiento.
En las categorías Lamborghini ECO 3R, ECO 5R y ECO 7R ya aparecen conjuntamente las diferentes fotocélulas QRB, lo que permite enlazar internamente estas referencias y facilitar al usuario la elección de la versión correcta.
Cómo identificar la fotocélula correcta
Antes de realizar el pedido, comprueba:
- Modelo del quemador.
- Modelo de caja de control.
- Referencia de la fotocélula.
- Tipo de conexión.
- Sistema de fijación.
- Presencia o ausencia de soporte.
- Alojamiento del sensor.
Si necesitas una QRB 1B-A070 B70 A1 sin soporte, esta es la configuración que debes comparar con la pieza instalada.
Comprar fotocélula Siemens QRB 1B-A070 B70 A1
Fotocélula Siemens QRB 1B-A070 B70 A1 sin soporte para detección de llama en quemadores de gasóleo y fuel-oil.
Sensor utilizado en diferentes configuraciones de quemadores y cajas de control, incluyendo aplicaciones Lamborghini y Domusa.
Modelo: QRB 1B-A070 B70 A1
Comprueba el modelo del quemador, la caja de control y el sistema de fijación antes de realizar el pedido.
