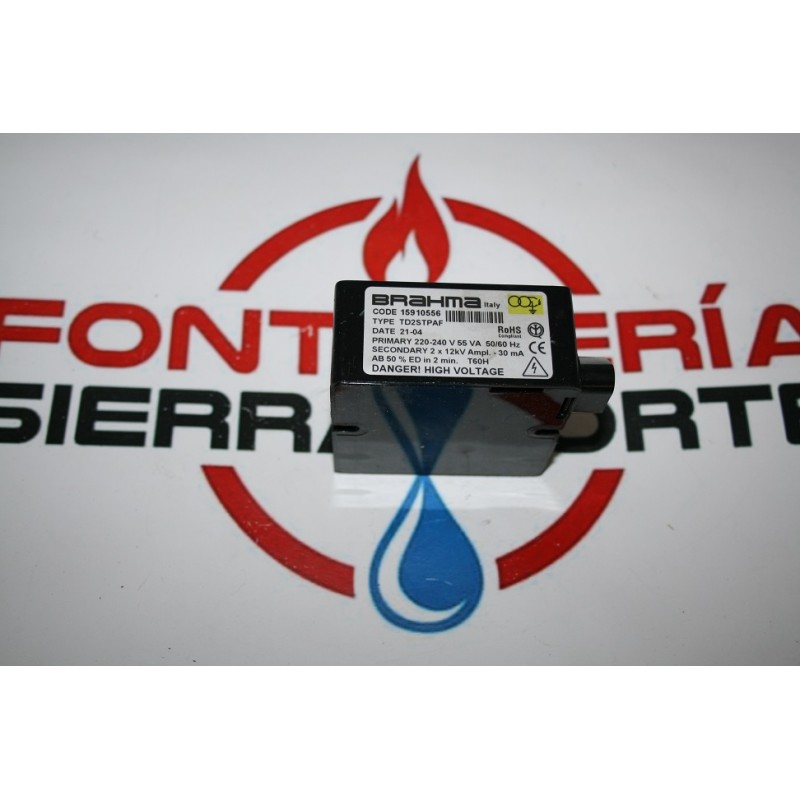

Transformador Brahma TD2STPAF para quemadores Ferroli SUN
El Brahma TD2STPAF es un transformador de encendido utilizado en quemadores de gasóleo Ferroli, especialmente en diferentes versiones de la gama SUN. Su función es generar la alta tensión necesaria para producir la chispa entre los electrodos de encendido durante la puesta en marcha del quemador.
Es un componente fundamental del sistema de encendido: cuando el quemador inicia la secuencia de arranque, el transformador proporciona la tensión necesaria para establecer el arco eléctrico entre los electrodos y favorecer la ignición del gasóleo pulverizado por la boquilla.
Características técnicas
- Marca: Brahma
- Modelo: TD2STPAF
- Aplicación: quemadores de gasóleo
- Fabricante de quemador: Ferroli
- Alimentación: 220–240 V
- Frecuencia: 50–60 Hz
- Potencia: 55 VA
- Salida: 2 × 12 kV
- Referencia Ferroli: 39811930
- Otras referencias: Q39811930 / 35601710
- Código Brahma: 15910556
La referencia TD2STPAF aparece identificada en catálogos de recambios como transformador Brahma para quemadores Ferroli, con salida de 2 × 12 kV y alimentación de 220–240 V.
¿Para qué sirve el transformador de encendido?
El transformador eleva la tensión eléctrica de alimentación hasta los niveles necesarios para generar la chispa de encendido.
Durante el arranque del quemador:
- La centralita inicia la secuencia de encendido.
- El transformador recibe la alimentación eléctrica.
- Genera la alta tensión de salida.
- Los electrodos producen la chispa.
- La chispa permite iniciar la combustión del gasóleo pulverizado.
- Una vez establecida la llama, el sistema de control continúa supervisando el funcionamiento mediante la fotocélula o sensor de llama correspondiente.
Por este motivo, un transformador de encendido defectuoso puede provocar que el quemador no consiga establecer la llama y entre en bloqueo.
Síntomas de un transformador defectuoso
Entre los síntomas que pueden aparecer se encuentran:
- El quemador realiza la secuencia de arranque pero no consigue encender.
- Ausencia de chispa entre los electrodos.
- Encendido irregular o intermitente.
- Fallos repetidos durante el arranque.
- Bloqueos del quemador después del intento de encendido.
- Chispa débil o comportamiento anómalo del sistema de encendido.
No obstante, estos síntomas también pueden estar provocados por otros elementos del sistema, como electrodos deteriorados, separación incorrecta entre electrodos, cables de alta tensión, problemas de alimentación eléctrica, boquilla, bomba de gasóleo o una regulación incorrecta del quemador.
Por ello, antes de sustituir el transformador conviene comprobar el conjunto del sistema de encendido.
Aplicación en quemadores Ferroli SUN
El TD2STPAF está identificado como transformador utilizado en diferentes quemadores Ferroli SUN. Entre las aplicaciones documentadas aparecen modelos como:
- Ferroli SUN G6
- Ferroli SUN G6R
- Ferroli SUN G10
También aparece asociado a determinadas configuraciones de calderas Ferroli de la gama ATLAS, por lo que la compatibilidad debe comprobarse mediante el modelo exacto del quemador y la referencia instalada.
Referencias equivalentes del recambio
Para facilitar la búsqueda del repuesto, el mismo componente aparece identificado mediante diferentes referencias:
- Brahma TD2STPAF
- Brahma 15910556
- Ferroli 39811930
- Ferroli Q39811930
- Ferroli 35601710
Estas referencias son especialmente importantes al buscar el recambio por catálogo o al comparar la pieza instalada con la nueva.
Comprobación antes de comprar
Antes de sustituir el transformador de encendido, comprueba:
- Modelo exacto del quemador Ferroli.
- Referencia del transformador instalado.
- Tensión de alimentación.
- Configuración de los electrodos.
- Estado de los cables de alta tensión.
- Conexiones eléctricas.
- Estado de la centralita de control.
En quemadores de gasóleo, no debe darse por supuesto que dos transformadores visualmente similares sean intercambiables. La tensión de entrada, tensión de salida, conexiones y características eléctricas deben corresponder con las especificaciones del equipo.
Recambio para mantenimiento y reparación de quemadores Ferroli
El transformador Brahma TD2STPAF forma parte de los componentes eléctricos relacionados con el encendido de los quemadores de gasóleo Ferroli. Su sustitución debe realizarse respetando las conexiones y especificaciones del fabricante y, posteriormente, debe comprobarse el correcto funcionamiento del quemador y de la combustión.
Si tienes dudas sobre la compatibilidad, compara la referencia grabada en el transformador instalado con TD2STPAF / 39811930 / 15910556 antes de realizar el pedido.
