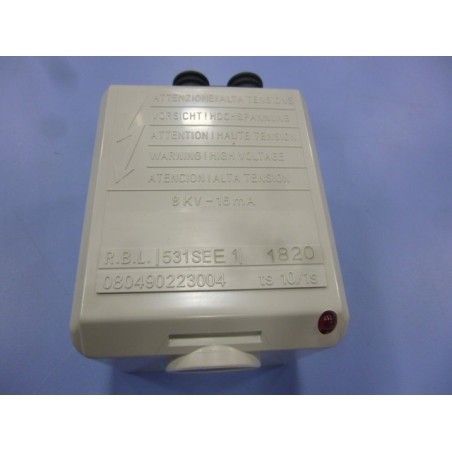

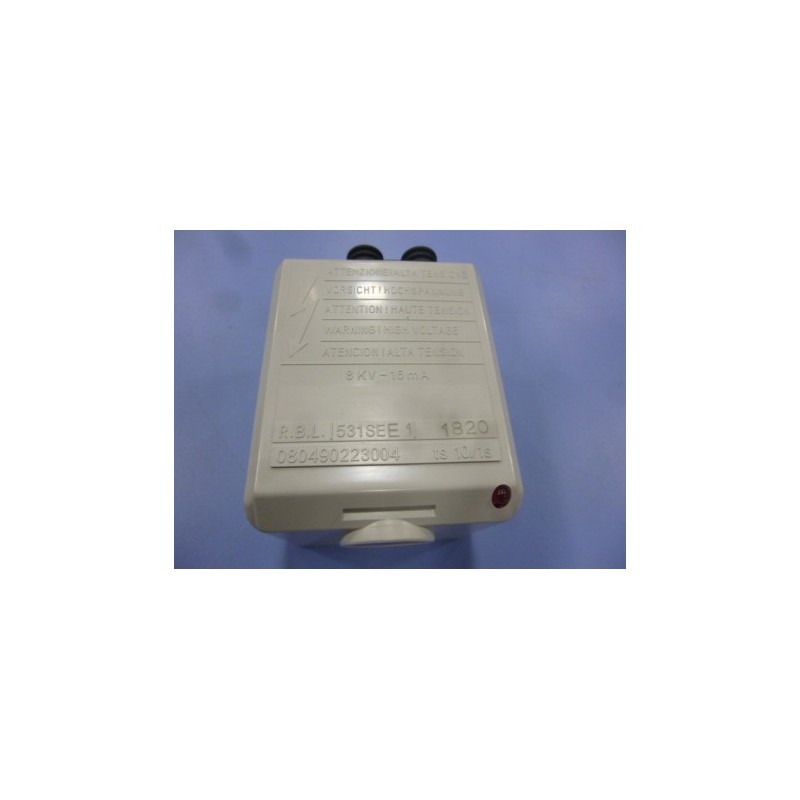

CAJA DE CONTROL 531 SEE

417,03 €
375,32 € - 10%
Impuestos incluidos
Cantidad

0 comentarios

Caja de control o centralita Baxi Roca 531 SEE, referencia 121314583, para quemadores de gasóleo Kadet-Tronic y Newtronic. Centralita encargada de gestionar la secuencia de funcionamiento, encendido, control de llama y funciones de seguridad del quemador.

Caja de Control Baxi Roca 531 SEE – Referencia 121314583

La caja de control 531 SEE, referencia 121314583, es una centralita electrónica utilizada en diferentes quemadores de gasóleo Baxi Roca Kadet-Tronic y Newtronic.

La centralita controla la secuencia de funcionamiento del quemador y coordina diferentes elementos eléctricos y de seguridad durante el proceso de arranque y combustión.

En la configuración indicada para esta referencia se incluyen elementos como el transformador de encendido, conexiones para los electrodos, señalización de avería y conector, formando parte del sistema de control eléctrico del quemador.

Referencia: 121314583

Datos del producto

  • Producto: Caja de control / centralita 531 SEE
  • Referencia: 121314583
  • Familia: Baxi Roca Kadet-Tronic / Newtronic
  • Aplicación: Quemadores de gasóleo
  • Función: Control de la secuencia de funcionamiento del quemador
  • Sistema: Control electrónico de combustión y seguridad
  • Incluye: Transformador, conexiones para electrodos, señalización de avería y conector según configuración del conjunto.

¿Qué función realiza la caja de control 531 SEE?

La centralita es el elemento que coordina eléctricamente las diferentes fases de funcionamiento del quemador.

Cuando existe una demanda de calefacción, el sistema debe ejecutar una secuencia determinada antes de permitir que el quemador continúe funcionando de forma estable.

De manera simplificada, el proceso comprende:

Demanda → puesta en marcha → ventilación → encendido → alimentación de combustible → formación de llama → detección de llama → funcionamiento.

Durante esta secuencia, la caja de control recibe señales de diferentes componentes y activa las salidas correspondientes.

Entre los elementos que intervienen se encuentran:

  • Motor del quemador.
  • Sistema de encendido.
  • Electrodos.
  • Electroválvula de combustible.
  • Fotorresistencia.
  • Sistemas de seguridad.
  • Señalización de bloqueo.

La centralita debe garantizar que la secuencia se desarrolla dentro de las condiciones previstas antes de mantener el suministro de combustible.

Caja de control y encendido del quemador

Uno de los elementos fundamentales relacionados con la centralita es el sistema de encendido.

En un quemador de gasóleo, los electrodos generan una descarga eléctrica de alta tensión que permite iniciar la combustión de la mezcla pulverizada de combustible y aire.

La caja de control coordina el momento en que debe producirse el encendido dentro de la secuencia de arranque.

Por este motivo, una avería en la centralita puede manifestarse como:

  • Ausencia de chispa.
  • Problemas durante el arranque.
  • Fallos de secuencia.
  • Bloqueo del quemador.
  • Activación incorrecta del sistema de combustible.
  • Funcionamiento intermitente.

No obstante, estos síntomas también pueden proceder del transformador, electrodos, cableado, conectores o del propio sistema de alimentación eléctrica.

Caja de control y detección de llama

La centralita trabaja conjuntamente con la fotorresistencia o fotocélula del quemador.

Una vez producida la ignición, el sistema necesita confirmar que existe una llama estable.

La fotorresistencia detecta la radiación luminosa producida por la llama y transmite la información correspondiente al sistema de control.

Si la centralita no recibe una señal válida dentro del intervalo previsto, puede interrumpir el funcionamiento y provocar el bloqueo del quemador.

Por eso, una avería relacionada con la detección de llama no significa necesariamente que la centralita sea la pieza defectuosa.

Es necesario comprobar también:

  • Fotorresistencia.
  • Limpieza del sensor.
  • Posición de la fotorresistencia.
  • Cableado.
  • Conectores.
  • Calidad de la llama.
  • Inyector.
  • Presión de bomba.
  • Alimentación de combustible.

Síntomas de una caja de control defectuosa

Una centralita averiada puede provocar diferentes síntomas dependiendo del circuito afectado.

Entre ellos:

  • El quemador no inicia correctamente la secuencia.
  • El motor no recibe la orden correspondiente.
  • No se produce correctamente el encendido.
  • El quemador se bloquea durante el arranque.
  • Se produce llama pero el quemador no mantiene el funcionamiento.
  • Funcionamiento intermitente.
  • Bloqueos aparentemente aleatorios.
  • Señalización de avería.
  • Activación incorrecta de componentes.
  • El quemador no completa la secuencia de funcionamiento.

La interpretación del síntoma debe realizarse teniendo en cuenta toda la secuencia de funcionamiento.

No sustituir directamente la centralita ante cualquier bloqueo

Un quemador bloqueado no implica necesariamente una avería de la caja de control.

Un bloqueo puede producirse por multitud de causas:

  • Falta de gasóleo.
  • Filtro obstruido.
  • Aire en la instalación.
  • Presión incorrecta de bomba.
  • Inyector obstruido.
  • Inyector incorrecto.
  • Electrodos mal regulados.
  • Transformador defectuoso.
  • Fotorresistencia sucia o averiada.
  • Combustión incorrecta.
  • Problemas de alimentación eléctrica.
  • Cableado defectuoso.
  • Fallo de la propia centralita.

Por este motivo, antes de sustituir una caja de control conviene determinar en qué fase de la secuencia aparece la anomalía.

Diagnóstico por fases

Una forma práctica de localizar una avería consiste en observar qué ocurre durante el ciclo de arranque.

El motor no arranca

Comprobar:

  • Alimentación eléctrica.
  • Interruptores y termostatos.
  • Cableado.
  • Conectores.
  • Condiciones de seguridad.
  • Caja de control.
  • Motor y condensador.

El motor arranca pero no aparece llama

Comprobar:

  • Alimentación de gasóleo.
  • Bomba.
  • Electroválvula.
  • Bobina.
  • Inyector.
  • Presión de bomba.
  • Electrodos.
  • Transformador.
  • Regulación de aire.

Aparece llama pero el quemador se bloquea

Comprobar:

  • Fotorresistencia.
  • Señal de detección de llama.
  • Limpieza y posición del sensor.
  • Calidad de combustión.
  • Alimentación de combustible.
  • Cableado.
  • Centralita.

El quemador funciona pero presenta bloqueos intermitentes

Además de los elementos anteriores, conviene revisar:

  • Conexiones eléctricas.
  • Estado de los conectores.
  • Alimentación eléctrica.
  • Fotorresistencia.
  • Estabilidad de la llama.
  • Presión de combustible.
  • Estado del inyector.
  • Condiciones de combustión.

Relación entre centralita y combustión

Aunque la caja de control es un componente eléctrico, su funcionamiento está directamente relacionado con el proceso de combustión.

El quemador debe conseguir simultáneamente:

Combustible + aire + atomización + encendido + detección de llama.

El gasóleo debe ser pulverizado mediante el inyector para aumentar su superficie de contacto con el aire. La mezcla resultante necesita una fuente de ignición y posteriormente una combustión estable.

La centralita coordina eléctricamente parte de esta secuencia y supervisa determinadas condiciones de seguridad.

Por eso, una avería electrónica puede terminar manifestándose como un problema aparentemente relacionado con la combustión.

Relación entre la caja 531 SEE y la fotorresistencia

La fotorresistencia 7704244 es uno de los componentes directamente relacionados con el sistema de detección de llama utilizado en estas familias de quemadores.

La función de ambos componentes es diferente:

Fotorresistencia 7704244: detecta la presencia de llama.

Caja de control 531 SEE 121314583: procesa las señales y controla la secuencia de funcionamiento del quemador.

Por ello, cuando un quemador arranca, produce llama y posteriormente entra en bloqueo, es importante determinar si el problema se encuentra en el sensor de llama, en la combustión, en el cableado o en la propia centralita.

Aplicaciones Kadetronic

La caja de control 531 SEE aparece asociada en el catálogo a diferentes modelos de la familia Kadetronic, entre ellos:

  • Kadetronic 2R.
  • Kadetronic 3L / 3R.
  • Kadetronic 3RS.
  • Kadetronic 3RSF.
  • Kadetronic 4RSF.
  • Kadetronic 5L / 5R.
  • Kadetronic 10 / 10L.
  • Kadetronic 20.

La estructura de categorías del catálogo relaciona la familia Kadetronic con estas diferentes versiones, por lo que la identificación exacta del modelo sigue siendo importante antes de solicitar el recambio.

Aplicaciones Newtronic

La referencia también aparece asociada a quemadores Baxi Roca Newtronic, incluyendo categorías como:

  • Newtronic 2RS.
  • Newtronic 3RS.
  • Newtronic 4RS.

En la categoría Newtronic 3RS, por ejemplo, la centralita 531 SEE aparece junto a la fotorresistencia, bomba de gasóleo, componentes del circuito de combustible y otros recambios del quemador.

Referencia 121314583

La referencia es uno de los datos principales para identificar este recambio.

121314583 — Caja de control 531 SEE

También puede encontrarse descrita comercialmente como:

  • Caja de control 531 SE.
  • Caja de control 531 SEE.
  • Centralita 531 SE/E.
  • Centralita Kadet-Tronic.
  • Centralita Newtronic.
  • Caja de control Baxi Roca 531.

La nomenclatura puede variar según el catálogo o la descripción comercial, por lo que la referencia 121314583 es especialmente útil para localizar el componente correcto.

531 SE, 531 SEE y 531 SE/E

En los catálogos de recambios pueden encontrarse diferentes formas de denominar esta centralita.

En Fontanería Sierra Norte aparecen las denominaciones 531 SE y 531 SEE, mientras que la descripción del producto también hace referencia a 531 SE/E y a la referencia 121314583.

Por este motivo, cuando se busca el recambio conviene utilizar tanto la denominación del modelo como la referencia:

531 SEE + 121314583

Esto permite localizar la pieza aunque el usuario o el técnico utilice una variante de la nomenclatura.

Sustitución de la caja de control

La sustitución debe realizarse con el quemador completamente desconectado de la alimentación eléctrica.

De forma general, el trabajo implica:

  1. Desconectar eléctricamente el quemador.
  2. Identificar la centralita instalada.
  3. Comprobar referencia y configuración.
  4. Desconectar los elementos asociados.
  5. Retirar la caja de control.
  6. Instalar el nuevo componente.
  7. Conectar correctamente los elementos eléctricos.
  8. Comprobar las conexiones.
  9. Realizar una prueba de funcionamiento.
  10. Verificar la secuencia completa del quemador.

Al tratarse de un componente relacionado con el encendido, el suministro de combustible y las funciones de seguridad, la intervención debe realizarse por personal cualificado.

Repuestos relacionados Baxi Roca Kadetronic y Newtronic

Entre los componentes que pueden intervenir en el diagnóstico y mantenimiento de estos quemadores se encuentran:

  • Fotorresistencia Newtronic-Kadetronic 7704244.
  • Bobina de electroválvula Kadet-Tronic 121302279.
  • Bomba de gasóleo Kadetronic.
  • Electrodos.
  • Transformador de encendido.
  • Motor.
  • Condensador.
  • Inyectores.
  • Conectores.
  • Bridas y elementos de fijación.
  • Componentes del circuito de combustible.

La disponibilidad conjunta de estos componentes permite abordar el mantenimiento y reparación del quemador sin limitar el diagnóstico a una única pieza.

Comprar caja de control Baxi Roca 531 SEE

Caja de control 531 SEE para quemadores Baxi Roca Kadet-Tronic y Newtronic.

Referencia: 121314583

Centralita para la gestión de la secuencia de funcionamiento, encendido, detección de llama y funciones de seguridad del quemador.

Antes de realizar el pedido, comprueba el modelo exacto del quemador y la referencia de la centralita instalada para garantizar la compatibilidad.

121314583

Referencias específicas

ean13
121314583
MPN
