Fotorresistencia Newtronic-Kadetronic Baxi Roca 7704244

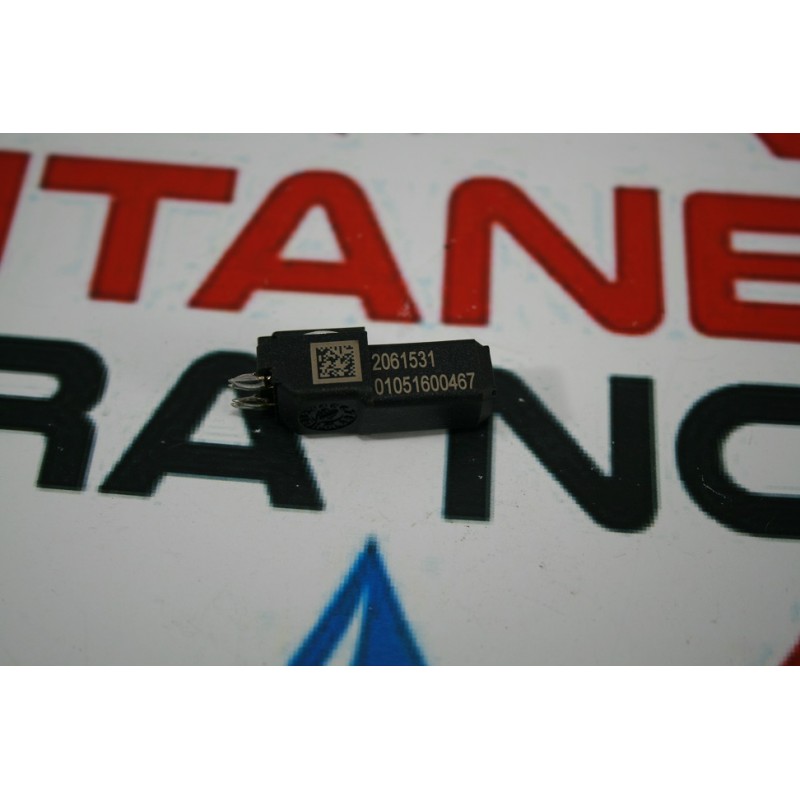

La fotorresistencia Newtronic-Kadetronic 7704244 es el sensor encargado de la detección de llama en determinados quemadores de gasóleo Baxi Roca de las familias Newtronic y Kadetronic.
Este componente trabaja conjuntamente con la caja de control del quemador. Durante la secuencia de encendido, la fotorresistencia detecta la radiación luminosa generada por la llama y proporciona a la centralita la información necesaria para determinar si la combustión se ha establecido correctamente.
Cuando la centralita no recibe una señal de llama válida dentro de la secuencia prevista, el sistema puede interrumpir el funcionamiento y provocar el bloqueo del quemador como medida de seguridad.
Referencia del recambio: 7704244.
Datos del producto
- Producto: Fotorresistencia / fotocélula
- Referencia: 7704244
- MPN: 7704244
- EAN: 7704244
- Aplicación: quemadores Newtronic y Kadetronic
- Función: detección de llama
- Combustible: gasóleo de calefacción
- Tipo de componente: sensor fotoeléctrico de llama
La ficha actual del producto identifica la referencia 7704244 tanto como EAN como MPN.
¿Qué función realiza una fotorresistencia en un quemador de gasóleo?
La fotorresistencia es un elemento fundamental dentro del sistema de seguridad del quemador.
Su funcionamiento se basa en una propiedad fotoeléctrica: la resistencia eléctrica del elemento fotosensible cambia en función de la cantidad de luz que recibe.
Durante la combustión, la llama genera radiación luminosa. La fotorresistencia detecta esa radiación y permite que el sistema de control determine si existe una llama suficiente para mantener el funcionamiento del quemador.
El proceso puede representarse de forma simplificada:
Encendido → formación de llama → detección óptica → señal a la centralita → autorización de funcionamiento.
Si la llama no aparece, desaparece o la señal recibida no es la adecuada, la centralita puede cortar el suministro de combustible y bloquear el quemador.
Fotorresistencia y seguridad del quemador
En un quemador de gasóleo, la detección de llama es una función de seguridad especialmente importante.
El sistema no debe mantener indefinidamente el suministro de combustible si no existe una combustión estable. Si continuase entrando gasóleo sin una llama correctamente establecida, el combustible podría acumularse en la cámara de combustión.
Por este motivo, la caja de control supervisa la señal procedente del sensor de llama y actúa sobre la secuencia de funcionamiento.
La fotorresistencia, por tanto, no se limita a indicar si existe luz: forma parte del sistema de supervisión de llama y seguridad del quemador.
Síntomas de una fotorresistencia defectuosa
Una fotorresistencia deteriorada, sucia, mal posicionada o con problemas eléctricos puede provocar síntomas similares a otras averías del sistema de combustión.
Entre los síntomas que pueden aparecer:
- El quemador inicia el ciclo pero entra en bloqueo.
- Se produce el encendido y posteriormente se apaga la llama.
- El quemador parece arrancar correctamente pero no mantiene el funcionamiento.
- Se producen bloqueos después de varios segundos de funcionamiento.
- El quemador funciona de forma intermitente.
- La centralita interpreta que no existe llama aunque aparentemente se haya producido el encendido.
- Es necesario rearmar repetidamente el quemador.
Estos síntomas no significan automáticamente que la fotorresistencia esté averiada.
Una mala detección de llama también puede estar causada por problemas de combustión, suciedad, posición incorrecta del sensor, problemas de encendido, falta de combustible o una anomalía en la caja de control.
Fotorresistencia sucia: un problema frecuente
La suciedad es uno de los primeros elementos que conviene comprobar cuando existe un problema de detección de llama.
Durante el funcionamiento de un quemador de gasóleo pueden producirse depósitos derivados de una combustión deficiente, polvo, hollín u otras partículas.
Si la superficie fotosensible queda contaminada, la cantidad de radiación que llega al sensor puede disminuir.
Esto puede hacer que la señal eléctrica generada por la fotorresistencia no corresponda correctamente con la intensidad luminosa real de la llama.
Por este motivo, antes de sustituir el sensor es conveniente comprobar:
- Limpieza de la fotorresistencia.
- Posición respecto a la llama.
- Estado del alojamiento.
- Conexiones eléctricas.
- Cableado.
- Calidad de la combustión.
- Estado del sistema de encendido.
Una llama correcta no siempre significa que el sensor esté funcionando correctamente
La existencia visual de una llama no garantiza que el sistema de detección esté funcionando correctamente.
El quemador necesita que la fotorresistencia reciba una señal compatible con la presencia de llama y que dicha señal sea interpretada correctamente por la centralita.
Puede existir una combustión aparentemente normal y, sin embargo, producirse un bloqueo debido a:
- Sensor deteriorado.
- Sensor sucio.
- Mala posición.
- Conexión eléctrica defectuosa.
- Cableado deteriorado.
- Problemas en la entrada de señal de la caja de control.
Por eso el diagnóstico debe realizarse sobre todo el sistema de detección.
Diagnóstico de una fotorresistencia Newtronic-Kadetronic
Ante un bloqueo relacionado con la detección de llama, una secuencia lógica de diagnóstico puede ser:
1. Comprobar el ciclo de encendido
Determinar si el quemador:
- Arranca el motor.
- Realiza la fase de preventilación.
- Activa el sistema de encendido.
- Produce llama.
- Mantiene la llama.
- Entra posteriormente en bloqueo.
Esto permite determinar en qué punto se interrumpe la secuencia.
2. Comprobar la combustión
Antes de culpar al sensor, es necesario comprobar que realmente existe una llama adecuada.
Hay que revisar elementos como:
- Alimentación de gasóleo.
- Presión de bomba.
- Estado del inyector.
- Pulverización.
- Aire de combustión.
- Electrodos.
- Cabezal de combustión.
- Estado de la cámara.
- Regulación del quemador.
Una combustión incorrecta puede producir una llama débil o inestable y generar una señal de detección insuficiente.
3. Revisar la fotorresistencia
Comprobar:
- Limpieza.
- Posición.
- Fijación.
- Conectores.
- Cableado.
- Estado eléctrico.
4. Comprobar la caja de control
La señal de la fotorresistencia es procesada por la centralita.
Si el sensor funciona correctamente pero la caja de control no interpreta adecuadamente la señal, el síntoma puede ser prácticamente idéntico al producido por una fotorresistencia defectuosa.
Relación entre fotorresistencia, inyector y combustión
El funcionamiento de estos componentes está directamente relacionado.
El inyector pulveriza el gasóleo en pequeñas gotas. Cuanto mejor sea la atomización, mayor será la superficie disponible para que el combustible entre en contacto con el oxígeno del aire.
La combustión genera la llama que posteriormente será detectada por la fotorresistencia.
Por tanto:
Inyector + presión de bomba + aire de combustión + encendido → formación de llama → detección mediante fotorresistencia.
Si cualquiera de los primeros elementos funciona incorrectamente, el sensor puede recibir una señal luminosa diferente a la esperada.
Por este motivo, cambiar la fotorresistencia sin comprobar la combustión puede no solucionar el problema.
Aplicación en quemadores Kadetronic y Newtronic
La referencia 7704244 aparece asociada a la fotorresistencia Newtronic-Kadetronic y se encuentra disponible en diferentes categorías de la gama Baxi Roca.
En el catálogo de Fontanería Sierra Norte aparece, entre otras, dentro de:
- Kadetronic 2R.
- Kadetronic 3L / 3R.
- Kadetronic 3RS.
- Kadetronic 20.
- Categoría general Kadetronic.
La misma referencia aparece también en el catálogo general de recambios Kadetronic.
Esto convierte la referencia 7704244 en un dato especialmente útil para localizar el recambio independientemente del modelo concreto del quemador.
Referencia 7704244
Si buscas esta pieza por referencia, los datos principales son:
7704244 — Fotorresistencia Newtronic-Kadetronic
La referencia debe comprobarse antes de realizar el pedido, especialmente en instalaciones antiguas donde pueden existir diferentes versiones de componentes.
También es recomendable comprobar la placa de características del quemador y comparar el componente instalado con el recambio solicitado.
¿Cuándo sustituir la fotorresistencia?
La sustitución puede estar justificada cuando:
- El sensor presenta un fallo eléctrico.
- La señal de detección no es correcta.
- El componente está deteriorado.
- El problema persiste después de comprobar y limpiar el sensor.
- La posición y el cableado son correctos.
- La combustión y el encendido funcionan correctamente.
- La centralita no recibe una señal de llama adecuada procedente del sensor.
La sustitución debe realizarse siempre con el quemador desconectado eléctricamente y respetando las condiciones de seguridad correspondientes a la instalación.
Repuestos relacionados con Kadetronic
La fotorresistencia forma parte de un conjunto de componentes que intervienen en el funcionamiento del quemador.
Entre los recambios relacionados se encuentran:
- Caja de control 531 SE.
- Bobina de electroválvula Kadet-Tronic.
- Bomba de gasóleo.
- Electrodos de encendido.
- Condensador.
- Resistencia.
- Inyector.
- Brida de fijación.
- Tubos hidráulicos.
- Juntas.
- Componentes del registro de aire.
En la categoría Kadetronic 2R, por ejemplo, la fotorresistencia 7704244 aparece junto a la caja de control 531 SE, bomba, bobina, brida, resistencia y otros componentes específicos.
Cómo identificar correctamente el recambio
Antes de comprar una fotorresistencia para un quemador antiguo, comprueba:
- Marca del quemador.
- Familia del quemador.
- Modelo exacto.
- Referencia del sensor instalado.
- Conexión eléctrica.
- Referencia indicada en el despiece.
- Características del componente.
La referencia 7704244 es el dato principal para identificar este recambio.
Comprar fotorresistencia Newtronic-Kadetronic 7704244
Fotorresistencia para quemadores Baxi Roca Newtronic y Kadetronic, referencia 7704244.
Recambio destinado a la detección de llama y al control de seguridad del proceso de combustión del quemador.
Referencia: 7704244 - 121302280
error Su agradecimiento a la reseña no pudo ser enviado
