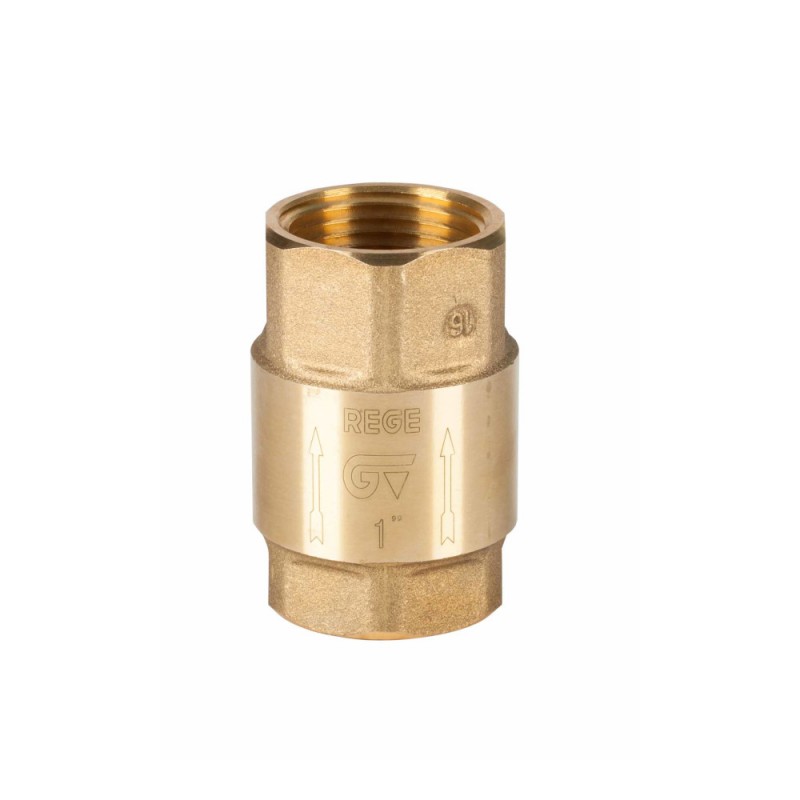

Válvula antirretorno Genebre RE-GE 1 1/4" PN18
La válvula antirretorno Genebre RE-GE 1 1/4", referencia 3121 07 / 312107, permite que el agua circule en el sentido previsto e impide automáticamente su retorno cuando cambian las condiciones de presión de la instalación.
Está fabricada en latón, utiliza una clapeta con junta vulcanizada de NBR y dispone de un muelle de acero inoxidable AISI 304 que ayuda a realizar el cierre.
Una válvula que responde a diferencias de presión
El antirretorno no necesita alimentación eléctrica ni intervención manual.
Su apertura depende de que exista una diferencia de presión suficiente entre entrada y salida.
De forma simplificada:
F = ΔP · A
donde:
F es la fuerza que actúa sobre la clapeta,
ΔP es la diferencia de presión entre ambos lados,
A es la superficie efectiva.
Cuando la fuerza generada por el agua supera la resistencia del muelle, la clapeta se desplaza y permite el paso.
Cuando esa diferencia desaparece, el muelle ayuda a devolverla al asiento.
Por qué una válvula de 1 1/4" tiene más capacidad hidráulica
Esta referencia dispone de un Kv 21,38.
El Kv expresa el caudal de agua en m³/h que atraviesa la válvula produciendo una pérdida de carga de 1 bar en condiciones normalizadas.
Dentro de la misma serie:
3/4" → Kv 8,7
1" → Kv 13,61
1 1/4" → Kv 21,38
El aumento es considerable.
Esto ocurre porque al aumentar el diámetro interior crece mucho la superficie disponible para el paso del agua.
El área aumenta con el cuadrado del radio
La sección circular se calcula mediante:
A = π · r²
El radio está elevado al cuadrado.
Por eso un incremento aparentemente pequeño del diámetro puede producir un aumento mucho mayor del área hidráulica.
Esto permite transportar más caudal sin obligar al agua a alcanzar velocidades tan elevadas.
Velocidad y pérdida de carga
La relación básica entre caudal, área y velocidad es:
Q = A · v
Si queremos transportar mucho caudal a través de una sección pequeña, la velocidad debe aumentar.
Y al aumentar la velocidad también crecen las pérdidas producidas por rozamiento y turbulencia.
Por eso una válvula de 1 1/4" tiene sentido en instalaciones donde la demanda de caudal empieza a ser importante.
El antirretorno también introduce resistencia
La válvula no es hidráulicamente invisible.
El agua debe:
-
desplazar la clapeta,
-
vencer la fuerza del muelle,
-
atravesar cambios de sección,
-
y circular alrededor de los componentes internos.
Todo ello genera cierta pérdida de carga.
El valor Kv permite cuantificar esa capacidad de paso y comparar distintas medidas de la misma familia.
Muelle de acero inoxidable AISI 304
El muelle almacena energía elástica cuando la válvula abre.
Al disminuir la presión que mantiene abierta la clapeta, esa energía ayuda a recuperar la posición de cierre.
El acero inoxidable AISI 304 proporciona resistencia mecánica y buen comportamiento en contacto permanente con humedad.
Montaje en cualquier posición
La acción del muelle hace que el cierre no dependa exclusivamente de la gravedad.
Por eso Genebre permite instalar la RE-GE en cualquier posición, siempre respetando el sentido de circulación marcado en el cuerpo.
Esto resulta especialmente útil en salas técnicas y montajes donde el espacio disponible condiciona la orientación de la tubería.
Junta de NBR
La clapeta incorpora una junta vulcanizada de NBR.
El NBR es un elastómero capaz de deformarse ligeramente cuando queda comprimido sobre el asiento.
Esta elasticidad ayuda a compensar pequeñas irregularidades y mejora la estanqueidad cuando la válvula cierra.
La elasticidad genera presión de contacto
Una junta comprimida intenta recuperar su forma original.
Esa reacción produce una fuerza sobre las superficies que la contienen.
La presión resultante ayuda a bloquear el paso del agua en sentido inverso.
Por eso combinar una estructura metálica rígida con un elemento elastomérico permite conseguir un cierre más eficaz.
Qué ocurre cuando se detiene una bomba
Una aplicación típica de los antirretornos se encuentra en instalaciones de bombeo.
Cuando la bomba se detiene, la columna de agua puede intentar desplazarse en sentido contrario.
La válvula comienza a cerrar cuando desaparece la diferencia de presión que mantenía abierta la clapeta.
Así ayuda a impedir que el caudal regrese hacia la bomba o el circuito anterior.
La masa de agua posee inercia
El agua en movimiento contiene energía cinética:
Ec = ½ · m · v²
La velocidad aparece elevada al cuadrado.
Por eso una columna de agua circulando rápidamente puede almacenar una cantidad considerable de energía.
Cuando el flujo se detiene, esa energía debe disiparse o transformarse.
Golpe de ariete
Si el cambio de velocidad ocurre bruscamente, puede generarse una onda de presión conocida como golpe de ariete.
Una válvula antirretorno impide el retorno, pero no debe confundirse con un dispositivo específico de amortiguación.
En instalaciones con caudales elevados, tuberías largas o cierres rápidos puede ser necesario estudiar específicamente estos transitorios.
Cuerpo de latón
El cuerpo está fabricado en latón conforme a UNE-EN 12165.
El latón combina principalmente cobre y zinc.
Su uso en valvulería se debe a su buena resistencia mecánica y a su excelente capacidad de mecanizado.
Esto permite fabricar con precisión:
-
roscas,
-
asiento de clapeta,
-
alojamientos internos,
-
y superficies de cierre.
Por qué esta medida es PN18 y no PN25
Éste es un detalle importante.
Las versiones de 1/2", 3/4" y 1" de esta familia están clasificadas como PN25.
La 1 1/4" pasa a PN18 según la ficha técnica vigente de Genebre.
A medida que aumenta el diámetro también aumenta la superficie sobre la que actúa la presión.
Como:
F = P · A
una misma presión genera una fuerza total mayor cuando actúa sobre una superficie mayor.
Por eso no debemos asumir que todas las medidas de una misma familia tienen necesariamente la misma presión nominal.
Temperatura máxima de 90 °C
Genebre establece una temperatura máxima de:
90 °C.
El límite no depende únicamente del cuerpo de latón.
También intervienen la junta de NBR, el muelle y el resto de componentes internos.
Por ello utilizamos siempre el valor correspondiente al conjunto completo.
Sentido del flujo
Aunque la válvula pueda montarse en diferentes orientaciones, existe una condición que nunca debe ignorarse: la flecha marcada en el cuerpo debe coincidir con el sentido normal de circulación.
El mecanismo está diseñado para:
abrir en un sentido y cerrar en el contrario.
Montarlo invertido impediría el funcionamiento correcto.
Dimensiones y características hidráulicas
Para la referencia 3121 07, Genebre especifica:
-
Medida: G 1 1/4"
-
DN: 32
-
Presión nominal: PN18
-
Kv: 21,38
-
Diámetro exterior A: 53 mm
-
Longitud: 70 mm
-
Dimensión D: 11 mm
-
Peso técnico ficha: 0,361 kg
-
Peso actual publicado por Genebre: aproximadamente 0,367 kg
Datos técnicos
-
Marca: Genebre
-
Serie: RE-GE 3121
-
Referencia fabricante: 3121 07
-
Referencia: 312107
-
Medida: 1 1/4"
-
DN: 32
-
Tipo: válvula de retención con muelle
-
Presión nominal: PN18
-
Kv: 21,38
-
Conexiones: BSP hembra-hembra
-
Norma: ISO 228/1
-
Material del cuerpo: latón según UNE-EN 12165
-
Junta de clapeta: NBR vulcanizado
-
Muelle: acero inoxidable AISI 304
-
Temperatura máxima: 90 °C
-
Montaje: cualquier posición
-
Longitud: 70 mm
-
Peso aproximado actual: 0,367 kg
¿Cuándo elegir una válvula antirretorno de 1 1/4"?
Esta medida resulta especialmente adecuada para instalaciones con un caudal superior al de las líneas domésticas más pequeñas.
Puede utilizarse en bombeos, grupos de presión, distribución hidráulica y otros circuitos donde necesitamos evitar el flujo inverso manteniendo una capacidad de paso elevada.
El Kv 21,38 permite transportar un caudal sensiblemente superior al de las versiones de 1" y 3/4", mientras el muelle proporciona un cierre automático independiente de la orientación de montaje.
