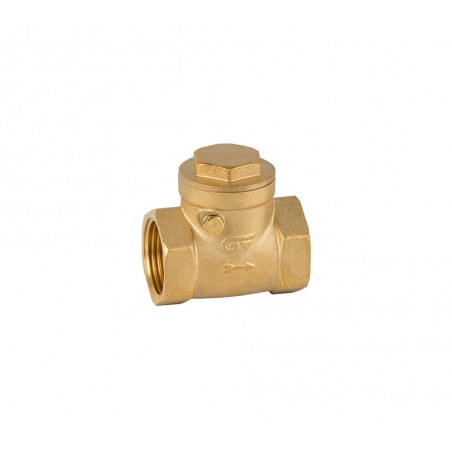

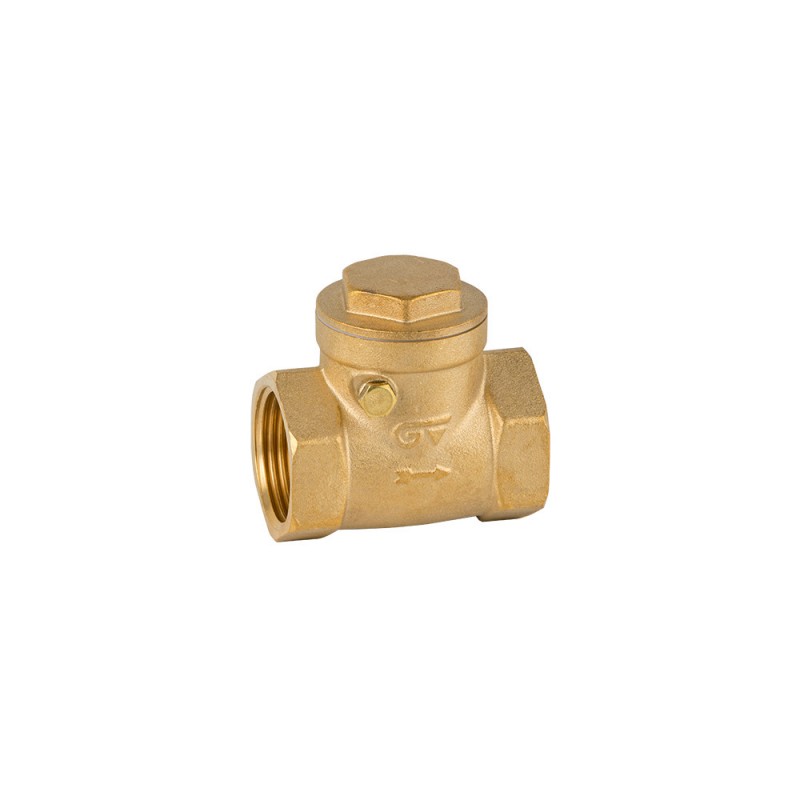

Válvula antirretorno Genebre 1 1/4" de clapeta metálica PN10
La válvula antirretorno Genebre 1 1/4" de clapeta metálica, referencia 3185 07 / 318507, está diseñada para permitir la circulación del fluido en un único sentido e impedir automáticamente su retorno.
Utiliza una clapeta oscilante de latón con cierre metal-metal, por lo que su funcionamiento es diferente al de los antirretornos con muelle y junta elastomérica.
Clapeta oscilante: el propio flujo abre la válvula
En el interior existe un disco articulado alrededor de un eje.
Cuando el fluido avanza en el sentido correcto, la diferencia de presión genera una fuerza sobre la superficie de la clapeta.
Podemos expresarlo de forma simplificada como:
F = ΔP · A
donde:
F es la fuerza hidráulica,
ΔP es la diferencia de presión,
A es la superficie efectiva de la clapeta.
Cuando esta fuerza es suficiente, la clapeta gira y deja libre el paso.
Qué ocurre cuando el flujo intenta regresar
Cuando disminuye la presión aguas arriba o aumenta la presión del lado de salida, la clapeta pierde la fuerza que la mantenía abierta.
La gravedad y la propia presión inversa ayudan entonces a devolverla hacia el asiento.
Si el fluido intenta circular en sentido contrario, esa misma presión empuja la clapeta contra la superficie de cierre.
La válvula utiliza así la propia energía del fluido para reforzar su función antirretorno.
Sin muelle: una dinámica diferente
A diferencia de las válvulas RE-GE que hemos trabajado anteriormente, la serie 3185 no incorpora muelle de retorno.
Esto significa que durante el funcionamiento normal el agua no necesita mantener comprimido un muelle.
La resistencia hidráulica depende principalmente de:
-
peso de la clapeta,
-
geometría interior,
-
posición del disco,
-
velocidad del fluido,
-
y cambios de dirección.
Esta diferencia puede resultar interesante en determinadas instalaciones donde se busca un antirretorno de clapeta tradicional.
Por qué debe montarse en horizontal
Genebre especifica montaje horizontal.
Esta condición está directamente relacionada con el funcionamiento de la clapeta.
Al no existir un muelle que fuerce activamente el cierre, la gravedad participa en el retorno del disco hacia su asiento.
Por eso una instalación en una orientación no prevista podría alterar la capacidad de apertura o cierre.
En esta familia, respetar la posición de montaje es una condición funcional y no una simple recomendación estética.
Cierre metal-metal
Una de las características principales de la Genebre 3185 es el cierre metálico.
La clapeta y el asiento entran en contacto directamente sin utilizar una junta blanda de NBR como elemento principal de sellado.
Esto cambia por completo el comportamiento del cierre.
Precisión frente a deformación
Cuando utilizamos una junta elastomérica, su elasticidad permite compensar pequeñas irregularidades superficiales.
En un cierre metal-metal tenemos mucha menos deformación.
Por ello cobran especial importancia:
La estanqueidad depende en mayor medida de la precisión mecánica del conjunto.
Ventaja térmica del cierre metálico
Genebre especifica para esta familia un rango de:
-20 °C a 200 °C.
Es una temperatura considerablemente superior a los 90 °C de las RE-GE con cierre NBR.
El motivo principal es que eliminamos del cierre principal un elastómero cuya estabilidad térmica sería más limitada.
Los componentes metálicos pueden conservar sus propiedades mecánicas a temperaturas considerablemente superiores.
Qué ocurre con los metales al calentarse
Aunque puedan trabajar a mayor temperatura, los metales también cambian sus dimensiones.
La expansión térmica puede representarse de forma aproximada como:
ΔL = α · L · ΔT
donde:
ΔL es el cambio de longitud,
α es el coeficiente de dilatación térmica,
L la dimensión inicial,
ΔT el cambio de temperatura.
El diseño debe permitir que cuerpo, tapa, clapeta y eje sigan funcionando correctamente a pesar de esas pequeñas variaciones dimensionales.
Clapeta de latón CW617N
La propia clapeta está fabricada en latón CW617N.
Esto aporta suficiente resistencia mecánica y permite mecanizar con precisión la superficie que debe aproximarse al asiento durante el cierre.
La utilización de latón tanto en cuerpo como en clapeta proporciona además comportamientos térmicos relativamente compatibles entre ambos componentes.
Eje de acero inoxidable
El eje sobre el que gira la clapeta está fabricado en acero inoxidable.
Este componente está sometido continuamente a movimiento y contacto con el fluido.
El acero inoxidable aporta:
Junta de tapa en PTFE
Aunque el cierre principal es metal-metal, Genebre utiliza PTFE en la junta de tapa.
Esto es importante porque “cierre metálico” no significa que toda la válvula carezca de materiales poliméricos.
El PTFE destaca por su estabilidad química, baja fricción y amplio rango térmico.
Cada material se utiliza allí donde sus propiedades resultan más útiles.
PN10 para la medida de 1 1/4"
La referencia 3185 07 está clasificada como:
PN10 / presión máxima de trabajo 10 bar.
Las versiones hasta 1" son PN12, mientras que las medidas de 1 1/4" a 2" pasan a PN10. Las superiores pasan a PN8.
Por qué cambia el PN al aumentar el diámetro
La fuerza total que genera una determinada presión aumenta con la superficie:
F = P · A
A la misma presión, una superficie de mayor diámetro recibe una fuerza total superior.
Por ejemplo, duplicar aproximadamente el área significa que los componentes tienen que soportar aproximadamente el doble de fuerza para la misma presión.
Por eso es perfectamente normal que dentro de una misma familia disminuya la presión máxima al aumentar la medida.
El diámetro de 1 1/4" y el caudal
Una conexión mayor proporciona una sección hidráulica superior.
El caudal, el área y la velocidad están relacionados mediante:
Q = A · v
Para transportar un mismo caudal, una sección mayor permite que el agua circule a menor velocidad.
Reducir la velocidad ayuda a disminuir:
Energía del flujo
El agua en movimiento posee energía cinética:
Ec = ½ · m · v²
Como la velocidad aparece elevada al cuadrado, trabajar con velocidades innecesariamente altas incrementa considerablemente la energía asociada al movimiento.
Esto es especialmente importante cuando la clapeta debe cerrar después de que el flujo comience a disminuir.
Clapeta y golpe de ariete
Si el agua empieza a moverse hacia atrás antes de que la clapeta cierre, el disco puede alcanzar el asiento con una cierta velocidad.
Al mismo tiempo, la masa de agua también está cambiando rápidamente de movimiento.
Esto puede contribuir a fenómenos transitorios de presión.
Por eso, en instalaciones con grandes caudales, el comportamiento de un antirretorno debe analizarse dentro del sistema completo.
El antirretorno no corrige una instalación mal dimensionada
Una válvula adecuada no compensa:
-
velocidades excesivas,
-
bombas sobredimensionadas,
-
tuberías demasiado pequeñas,
-
cierres extremadamente rápidos,
-
o ausencia de elementos antiariete cuando son necesarios.
Su función concreta es impedir el flujo inverso.
Construcción en latón CW617N
El cuerpo está fabricado en latón CW617N conforme a UNE-EN 12165.
El latón combina principalmente cobre y zinc.
Su utilización en este tipo de válvulas se debe a:
-
resistencia mecánica,
-
facilidad de mecanizado,
-
estabilidad dimensional,
-
capacidad para realizar roscas precisas,
-
y buen comportamiento en numerosas aplicaciones hidráulicas.
BSP hembra-hembra
La válvula dispone de conexiones BSP H-H según ISO 228/1.
El sentido de circulación indicado sobre el cuerpo debe respetarse siempre.
Aunque una válvula de clapeta pueda parecer simétrica externamente, internamente no lo es: la clapeta sólo está diseñada para abrir correctamente en una dirección.
Dimensiones de la Genebre 3185 07
La ficha técnica oficial indica:
La web actual de Genebre publica 0,441 kg, una diferencia de sólo 4 gramos que no tiene relevancia funcional.
Datos técnicos
-
Marca: Genebre
-
Serie: 3185
-
Referencia fabricante: 3185 07
-
Referencia: 318507
-
Medida: 1 1/4"
-
Tipo: válvula antirretorno de clapeta
-
Sistema de cierre: metal-metal
-
Presión máxima: 10 bar
-
Clasificación: PN10
-
Temperatura de trabajo: -20 °C a 200 °C
-
Material del cuerpo: latón CW617N
-
Material de la clapeta: latón CW617N
-
Eje de clapeta: acero inoxidable
-
Junta de tapa: PTFE
-
Conexiones: BSP hembra-hembra
-
Norma: ISO 228/1
-
Montaje: horizontal
-
Paso P: 29 mm
-
Diámetro exterior: 76 mm
-
Longitud: 68 mm
-
Peso aproximado actual: 0,441 kg
¿Cuándo elegir un antirretorno de clapeta metálica de 1 1/4"?
Esta válvula resulta especialmente interesante en líneas de mayor diámetro donde se necesita impedir el retorno del fluido y se requiere una temperatura de servicio elevada.
Frente a un antirretorno con muelle y junta NBR, utiliza una construcción más sencilla basada en una clapeta oscilante y un cierre metal-metal.
La Genebre 3185 07 es especialmente adecuada cuando se necesitan conexiones de 1 1/4", montaje horizontal y capacidad de trabajo hasta 200 °C dentro de su límite PN10.
