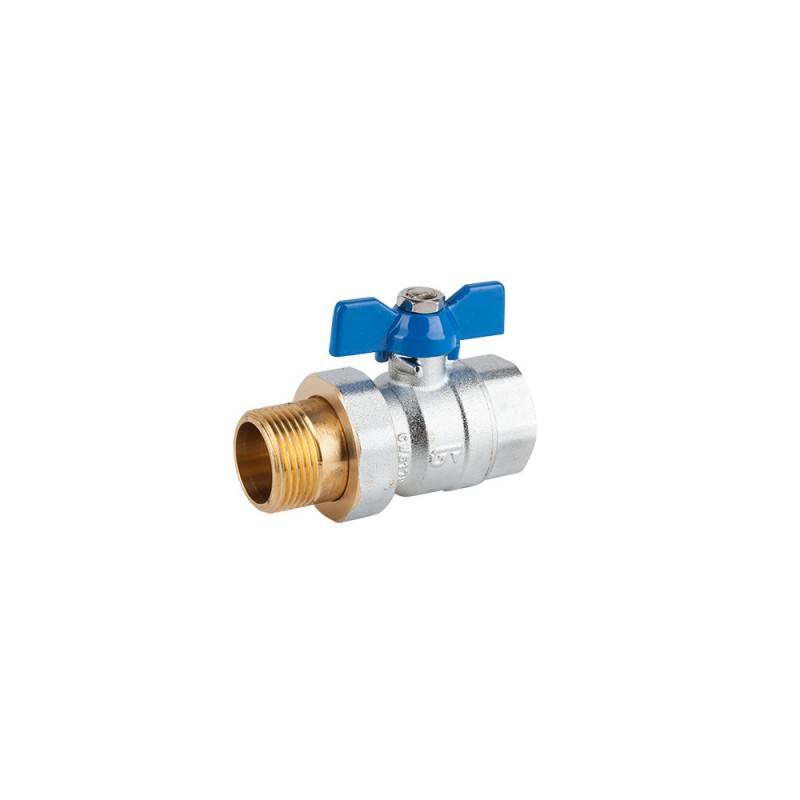

Válvula de esfera Genebre 1" con racor loco PN25
La válvula de esfera Genebre 1" con racor loco, referencia 3046 06 / 304606, combina una válvula de corte de paso total con una unión desmontable de dos piezas, permitiendo cerrar el circuito y desmontar posteriormente parte de la instalación sin necesidad de hacer girar las tuberías o equipos conectados.
Está fabricada en latón cromado, incorpora asientos de PTFE y utiliza conexiones roscadas BSP macho-hembra de 1" según ISO 228/1.
Paso total de 24 mm: mantener el caudal sin crear un cuello de botella
Cuando el agua atraviesa una instalación, cualquier reducción brusca de sección obliga al fluido a aumentar su velocidad para mantener el mismo caudal.
Ese aumento de velocidad provoca más turbulencias y, como consecuencia, una mayor pérdida de energía en forma de pérdida de carga.
Esta válvula Genebre dispone de un paso interior de 24 mm, muy próximo al diámetro hidráulico habitual asociado a una conexión de 1", por lo que cuando está completamente abierta apenas introduce un estrangulamiento en la conducción.
En términos sencillos: el agua encuentra menos resistencia y la instalación conserva mejor la presión disponible aguas abajo de la válvula.
Kv 45: qué significa realmente
Genebre especifica para esta medida un valor Kv 45.
El Kv indica el caudal de agua, expresado en m³/h, capaz de atravesar una válvula provocando una caída de presión de 1 bar bajo unas condiciones normalizadas.
Por eso, el Kv no es simplemente una cifra comercial: permite comparar hidráulicamente dos válvulas del mismo diámetro.
Un Kv elevado significa que la válvula ofrece poca resistencia al paso del agua cuando permanece abierta, algo especialmente importante en instalaciones con caudales altos, bombas de circulación o líneas principales de distribución.
¿Por qué una válvula de 1" deja pasar mucho más agua que una de 3/4"?
La diferencia entre 3/4" y 1" parece pequeña si sólo observamos el diámetro, pero hidráulicamente no lo es tanto.
El área disponible para que circule el agua depende del cuadrado del radio interior.
Esto significa que aumentar unos milímetros el diámetro de paso produce un aumento mucho mayor de la superficie disponible para el fluido.
En esta familia Genebre:
3/4" → paso interior 19 mm – Kv 30
1" → paso interior 24 mm – Kv 45
Por eso, elegir correctamente la medida de una válvula es importante: una sección insuficiente puede convertirse en un punto de pérdida de presión aunque el resto de la instalación esté correctamente dimensionado.
Racor desmontable: mantenimiento sin desmontar media instalación
Uno de los principales elementos diferenciadores de esta válvula es el racor desmontable de dos piezas.
Al aflojar la unión es posible separar la válvula del elemento conectado sin tener que hacer girar toda la tubería.
Esto resulta especialmente práctico junto a:
Desde un punto de vista mecánico también tiene una ventaja: reduce los esfuerzos de torsión transmitidos a tuberías y accesorios durante el desmontaje.
Cuerpo de latón cromado
El cuerpo de la válvula está fabricado en latón conforme a UNE-EN 12165, con acabado cromado.
El latón es una aleación basada principalmente en cobre y zinc.
La combinación de ambos metales proporciona una buena resistencia mecánica y una elevada facilidad de mecanizado, dos características especialmente útiles para fabricar cuerpos roscados, alojamientos de juntas y superficies de cierre con tolerancias precisas.
El cobre presente en la aleación contribuye además a su comportamiento frente a la corrosión en muchas aplicaciones hidráulicas.
El acabado cromado protege la superficie exterior y proporciona una terminación más resistente frente al ambiente y a la manipulación durante el montaje.
Esfera y asientos de PTFE
El cierre se realiza mediante una esfera perforada que gira 90 grados.
Cuando el orificio queda alineado con la tubería, el agua puede circular prácticamente en línea recta.
Al girar la palomilla un cuarto de vuelta, la parte maciza de la esfera queda enfrentada al conducto y detiene el paso del fluido.
Los asientos que rodean la esfera están fabricados en PTFE.
Este material presenta un coeficiente de rozamiento muy bajo y una elevada resistencia frente a numerosos agentes químicos.
Esto permite que la esfera pueda desplazarse sobre los asientos con poco esfuerzo mientras éstos mantienen la presión necesaria para producir el cierre.
En una válvula de esfera, esta combinación entre baja fricción, estabilidad química y capacidad de sellado es fundamental para conseguir un accionamiento suave y una buena estanqueidad.
PN25: presión y esfuerzo mecánico
La válvula tiene una clasificación de PN25, correspondiente a una presión máxima indicada por el fabricante de 25 bar dentro de sus condiciones de utilización.
La presión de un líquido actúa sobre todas las superficies internas de la válvula.
Cuanto mayor es esa presión, mayor es la fuerza que soportan el cuerpo metálico, la esfera, las juntas, el racor y las conexiones roscadas.
Por eso no basta con fabricar una pieza metálica gruesa: todos los elementos deben trabajar conjuntamente manteniendo la geometría y la estanqueidad del conjunto.
Temperatura y comportamiento de los materiales
Genebre establece para esta familia una temperatura máxima de 110 °C.
La temperatura influye tanto sobre los componentes metálicos como sobre los materiales de estanqueidad.
Los metales experimentan dilatación térmica y los polímeros como el PTFE también modifican ligeramente su comportamiento mecánico cuando cambia la temperatura.
Por este motivo, presión y temperatura no deben analizarse de forma totalmente independiente: trabajar cerca de los límites térmicos puede modificar las condiciones mecánicas que soportan los componentes internos.
Conexión BSP macho-hembra de 1"
La válvula dispone de extremos roscados BSP macho-hembra según ISO 228/1.
Este tipo de conexión está ampliamente utilizado en instalaciones hidráulicas y permite integrar la válvula directamente entre dos elementos roscados sin necesidad de añadir adaptadores innecesarios.
La combinación macho-hembra y el racor desmontable permiten realizar un montaje especialmente compacto.
Datos técnicos
-
Marca: Genebre
-
Referencia fabricante: 3046 06
-
Referencia: 304606
-
Medida: 1"
-
Tipo: válvula de esfera con racor de dos piezas
-
Paso: total
-
Diámetro interior de paso: 24 mm
-
Kv: 45
-
Presión nominal: PN25
-
Presión máxima: 25 bar
-
Temperatura máxima: 110 °C
-
Material del cuerpo: latón cromado conforme UNE-EN 12165
-
Asientos: PTFE
-
Conexiones: BSP macho-hembra según ISO 228/1
-
Accionamiento: palomilla de aluminio
-
Dimensión A: 48 mm
-
Longitud L: 92 mm
-
Dimensión M: 62 mm
-
Peso aproximado: 0,490 kg
¿Cuándo interesa utilizar una válvula de 1" con racor?
Esta válvula es especialmente interesante cuando se necesita combinar buen caudal, posibilidad de corte y facilidad de desmontaje en una misma pieza.
Su paso total y su Kv 45 permiten utilizarla en conducciones donde interesa evitar que la propia válvula se convierta en una restricción hidráulica, mientras que el racor facilita futuras operaciones de mantenimiento.
Es una solución especialmente adecuada para instalaciones hidráulicas, calefacción y climatización en las que los equipos conectados puedan necesitar desmontarse durante su vida útil.
