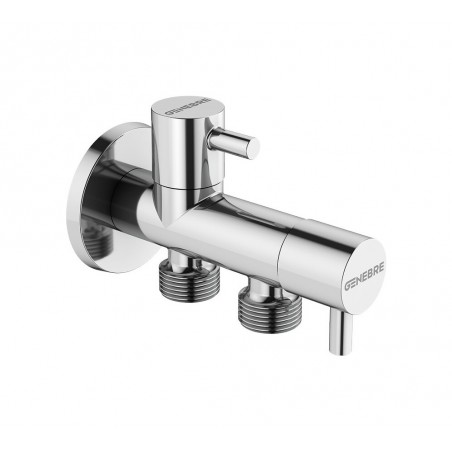

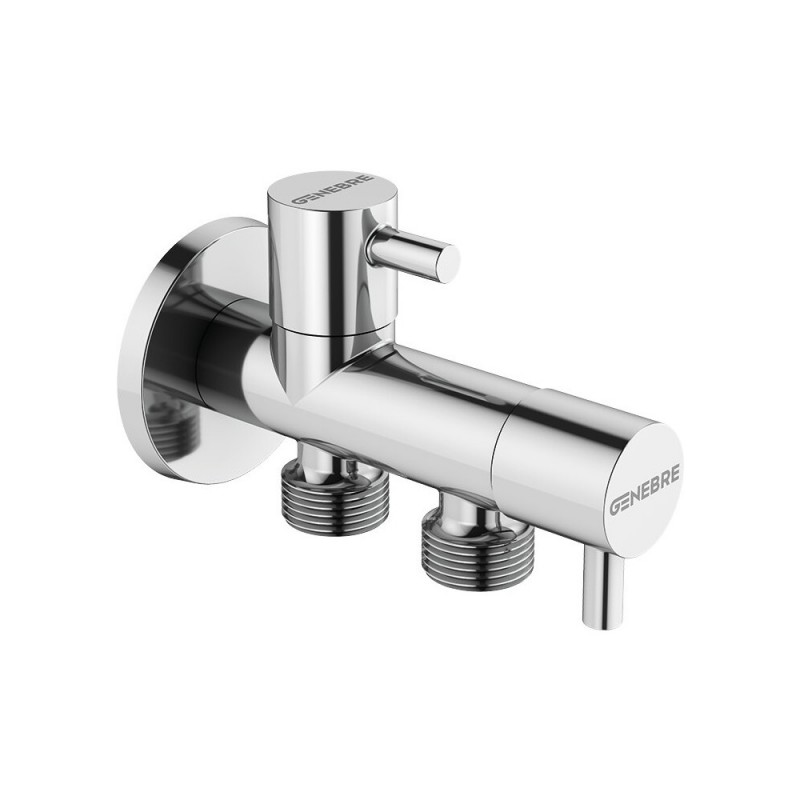

Llave de escuadra doble Genebre 1/2" - 1/2" - 3/8" PN10
La llave de escuadra doble Genebre 1/2" - 1/2" - 3/8", referencia 3109 04 / 310904, permite obtener dos puntos de suministro independientes a partir de una única toma de agua.
Dispone de una conexión de entrada de 1/2" y dos salidas que permiten alimentar distintos consumos, manteniendo la posibilidad de controlar cada circuito desde la propia válvula.
Su construcción combina cuerpo de latón cromado y pulido con un sistema de apertura y cierre mediante monturas cerámicas, una solución diferente a las válvulas de esfera o los cierres mediante eje excéntrico.
Dos salidas desde una sola toma
La principal ventaja de una llave doble es poder utilizar una única alimentación para dar servicio a dos conexiones.
En lugar de instalar una derivación adicional con una T y varias llaves independientes, podemos concentrar esas funciones en una sola pieza.
Esto ayuda a reducir:
-
número de accesorios,
-
longitud total de montaje,
-
cantidad de uniones roscadas,
-
espacio ocupado,
-
y posibles puntos de fuga.
Cuantas menos uniones innecesarias tenga una instalación, más sencilla resulta normalmente su revisión y mantenimiento.
Salidas de 1/2" y 3/8"
Esta configuración resulta especialmente práctica porque ofrece dos medidas distintas:
salida de 1/2"
salida de 3/8"
La salida de 1/2" permite mantener una conexión de mayor sección, mientras que la de 3/8" resulta adecuada para numerosos latiguillos y pequeños puntos de consumo.
Esto permite adaptar dos usos diferentes desde una sola toma sin necesidad de añadir reducciones adicionales.
Dos salidas no significan el doble de caudal
Aunque dispongamos de dos conexiones, ambas reciben agua desde la misma alimentación.
El caudal total puede expresarse de forma sencilla como:
Q total = Q1 + Q2
Si las dos salidas funcionan simultáneamente, comparten el caudal disponible aguas arriba.
Por tanto, abrir dos circuitos no duplica la capacidad de la instalación.
El reparto dependerá de la resistencia hidráulica de cada rama.
El agua se reparte según la resistencia de cada circuito
Un fluido tiende a circular en mayor cantidad por el camino que presenta menor pérdida de carga.
Influyen factores como:
Por eso dos salidas instaladas sobre la misma válvula pueden recibir caudales diferentes aunque se encuentren abiertas al mismo tiempo.
Monturas cerámicas: una construcción distinta
La característica más interesante de esta serie es que Genebre especifica apertura y cierre mediante montura cerámica.
Esto la diferencia claramente de otras válvulas que utilizan esfera, juntas elastoméricas o ejes excéntricos.
En una montura cerámica, dos superficies muy lisas trabajan enfrentadas.
Al desplazarse una respecto a la otra, sus orificios pueden coincidir para permitir el paso del agua o dejar de coincidir para cerrarlo.
Por qué funciona bien la cerámica
Las cerámicas técnicas presentan propiedades especialmente interesantes para mecanismos de cierre:
-
elevada dureza superficial,
-
buena estabilidad dimensional,
-
muy baja deformación,
-
y gran resistencia al desgaste.
Esto permite mantener superficies de contacto muy planas.
Cuando dos superficies suficientemente lisas se apoyan entre sí, el agua encuentra muy poco espacio para atravesar la unión.
La estanqueidad se consigue así mediante precisión geométrica y contacto superficial, no únicamente mediante deformación de una junta blanda.
Dureza frente a elasticidad
Aquí tenemos una diferencia interesante de materiales.
En una junta de NBR aprovechamos la elasticidad del material para conseguir estanqueidad.
En una montura cerámica hacemos prácticamente lo contrario: aprovechamos su dureza y estabilidad dimensional.
La cerámica no necesita deformarse mucho.
Su función es mantener superficies precisas y resistentes al desgaste.
Esto demuestra por qué distintos sistemas de cierre pueden resolver el mismo problema mediante principios físicos completamente diferentes.
Menor deformación con presión
Los materiales duros presentan una deformación mucho menor bajo cargas normales de trabajo que los elastómeros.
Esto ayuda a que la geometría de las superficies cerámicas se mantenga estable durante el funcionamiento.
No significa que la cerámica sea indestructible: una elevada dureza suele ir acompañada de menor tolerancia a impactos bruscos.
Por eso cada material tiene ventajas distintas según su función.
Rozamiento y acabado superficial
Dos superficies cerámicas bien pulidas pueden deslizar una sobre otra con un movimiento muy controlado.
El acabado superficial es fundamental.
Cuanto más uniforme es la superficie, menos irregularidades interfieren durante el desplazamiento.
Esto contribuye a conseguir un accionamiento preciso y un cierre estable.
Cuerpo de latón cromado y pulido
Genebre fabrica el cuerpo en latón conforme a UNE-EN 12165, posteriormente cromado y pulido.
El latón es una aleación basada principalmente en cobre y zinc.
Su utilización en fontanería responde a una combinación muy útil de propiedades:
-
resistencia mecánica,
-
facilidad de mecanizado,
-
estabilidad dimensional,
-
posibilidad de fabricar roscas precisas,
-
y buen comportamiento en numerosas aplicaciones hidráulicas.
Por qué sigue siendo necesario el latón aunque el cierre sea cerámico
La cerámica resulta excelente para las superficies de cierre, pero no sería la opción más práctica para fabricar todo el cuerpo de la válvula.
El cuerpo debe soportar:
Ahí el latón ofrece un comportamiento mucho más adecuado.
Por eso se combinan ambos materiales:
latón para estructura y roscas
cerámica para el mecanismo de cierre
Cromado y pulido
El acabado cromado y pulido proporciona una superficie exterior más uniforme y protegida.
Además de su aspecto visual, ayuda a preservar el material frente a humedad ambiental y manipulación habitual.
En una llave de escuadra doble, que puede quedar visible, este acabado tiene también una función estética.
Conexiones BSP macho-macho
Genebre especifica extremos roscados gas BSP macho-macho según ISO 228/1.
El estándar BSP permite conectar la válvula con accesorios compatibles manteniendo dimensiones de rosca normalizadas.
En una pieza con varias salidas esto resulta especialmente importante, porque cada conexión debe conservar su geometría para garantizar un montaje correcto.
PN10: presión máxima de trabajo
Esta válvula está clasificada como PN10.
Genebre establece una presión máxima de trabajo de 10 bar.
La presión del agua genera fuerzas sobre todas las superficies internas.
Deben soportarlas conjuntamente:
La clasificación PN corresponde siempre al conjunto completo de la válvula.
Temperatura máxima de 85 °C
Aquí encontramos una diferencia importante respecto a muchas de las válvulas Genebre anteriores.
El fabricante establece una temperatura máxima de:
85 °C.
No debemos trasladar automáticamente los 110 °C utilizados en otras familias.
Cada válvula combina materiales y sistemas de cierre distintos y, por tanto, tiene sus propios límites térmicos.
En esta referencia el dato correcto es 85 °C.
Por qué la temperatura máxima cambia entre válvulas
Aunque dos cuerpos estén fabricados en latón, los componentes internos pueden ser diferentes.
La temperatura máxima del conjunto queda limitada por el componente que primero alcanza su condición máxima de utilización.
Por eso no basta con conocer el material del cuerpo.
Hay que tener en cuenta:
-
mecanismo interno,
-
juntas,
-
lubricantes,
-
materiales auxiliares,
-
y geometría del cierre.
Esta es precisamente la razón por la que siempre seguimos el valor establecido por el fabricante para la referencia concreta.
Peso de la Genebre 3109 04
Genebre publica actualmente para la referencia 3109 04 un peso de:
0,256 kg.
Es una válvula sensiblemente más pesada que algunas dobles compactas anteriores, algo coherente con su construcción y su mecanismo interior.
Datos técnicos
-
Marca: Genebre
-
Serie: 3109
-
Referencia fabricante: 3109 04
-
Referencia: 310904
-
EAN: 8428381902553
-
Configuración: doble salida
-
Entrada: 1/2"
-
Salidas: 1/2" y 3/8"
-
Tipo: válvula de escuadra doble
-
Presión máxima de trabajo: 10 bar
-
Clasificación: PN10
-
Temperatura máxima: 85 °C
-
Material del cuerpo: latón cromado y pulido según UNE-EN 12165
-
Conexiones: BSP macho-macho
-
Norma de rosca: ISO 228/1
-
Sistema de apertura y cierre: montura cerámica
-
Peso aproximado: 0,256 kg
¿Cuándo interesa una válvula de escuadra doble con cierre cerámico?
Esta configuración resulta especialmente útil cuando necesitamos alimentar dos puntos de consumo desde una única toma, pero queremos disponer de una válvula compacta y con control independiente.
Las conexiones de 1/2" y 3/8" permiten atender dos necesidades distintas sin añadir reducciones innecesarias.
El sistema de montura cerámica aporta además un mecanismo de cierre diferente a las válvulas convencionales de esfera o eje excéntrico.
La Genebre 3109 04 es por tanto una solución interesante cuando buscamos doble salida, instalación compacta y cierre cerámico de precisión.
