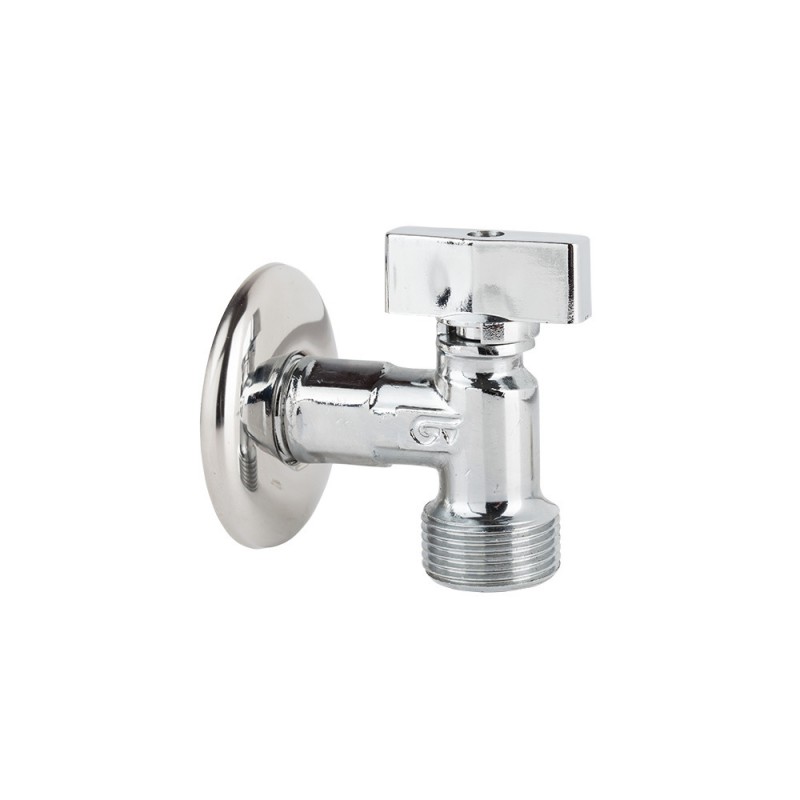

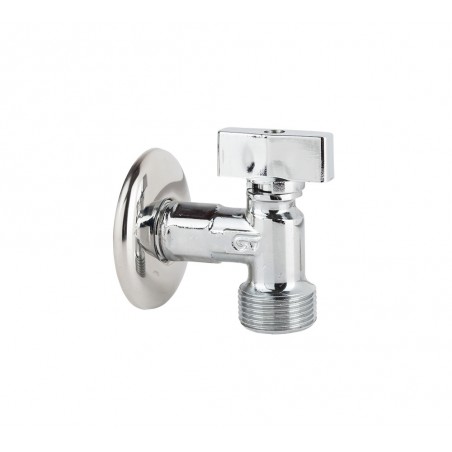

Llave de escuadra Genebre 1/2" x 3/4" PN10
La llave de escuadra Genebre 1/2" x 3/4", referencia 3090 04 / 309004, está diseñada para conectar una instalación de agua de 1/2" con equipos que utilizan una entrada de 3/4", como ocurre habitualmente en lavadoras y lavavajillas.
Su geometría en ángulo permite realizar al mismo tiempo el cambio de dirección del agua y disponer de un punto de corte independiente para el equipo conectado.
Está fabricada en latón CW617N cromado, incorpora juntas de NBR, conexiones BSP macho-macho y está clasificada para una presión máxima de trabajo PN10.
De 1/2" a 3/4": por qué aumenta la conexión de salida
Esta válvula presenta:
entrada de 1/2"
salida de 3/4"
La salida de 3/4" no significa necesariamente que toda la válvula disponga de un conducto interior equivalente a esa medida.
Genebre la clasifica como de paso estándar.
La razón principal de utilizar una conexión de 3/4" es proporcionar compatibilidad directa con los latiguillos habituales de alimentación de lavadoras y lavavajillas.
Esto evita tener que instalar una reducción o adaptador adicional.
Una conexión mayor no significa automáticamente más caudal
El caudal real que atraviesa una instalación depende de varios factores:
Por eso no debemos interpretar una rosca de 3/4" como garantía de un determinado caudal.
La rosca define principalmente la compatibilidad mecánica de la conexión, mientras que el comportamiento hidráulico depende del paso interior completo.
¿Por qué interesa un buen caudal en una lavadora?
Una lavadora no consume agua continuamente.
Durante determinadas fases abre su electroválvula y llena el equipo durante un periodo relativamente corto.
Si la instalación presenta demasiada resistencia hidráulica, el caudal instantáneo disminuye y el llenado puede tardar más.
Por eso resulta conveniente utilizar una válvula correctamente dimensionada y evitar reducciones innecesarias antes del electrodoméstico.
La conexión directa de 3/4" ayuda además a evitar accesorios adicionales que podrían introducir nuevas restricciones.
Caudal, sección y velocidad
Una relación fundamental en hidráulica puede expresarse como:
Q = A · v
donde:
Q es el caudal,
A es el área disponible para el paso del agua,
v es su velocidad.
Para un mismo caudal, si reducimos el área interior, la velocidad aumenta.
Y cuando aumenta la velocidad también suelen aumentar las pérdidas de presión provocadas por rozamientos y turbulencias.
Por eso el diseño interior de una válvula importa incluso aunque exteriormente tenga conexiones relativamente grandes.
El cambio de dirección también consume energía
Dentro de una llave de escuadra el agua cambia aproximadamente 90 grados de dirección.
El fluido llega con una determinada velocidad y debe modificar su trayectoria.
Este cambio produce turbulencias y genera una pequeña pérdida de carga localizada.
Es un fenómeno normal que también aparece en:
-
codos,
-
tes,
-
reducciones,
-
válvulas,
-
y otros accesorios.
Cuanto más brusco sea el cambio de geometría y mayor sea la velocidad del agua, mayores pueden ser estas pérdidas.
Paso estándar: un compromiso entre tamaño y circulación
Genebre clasifica esta válvula como de paso estándar.
Esto significa que su diseño busca un equilibrio entre:
dimensiones compactas + capacidad hidráulica + facilidad de montaje.
No pretende ofrecer el mismo comportamiento que una válvula industrial de paso total, pero tampoco necesita hacerlo.
En la alimentación de un electrodoméstico interesa especialmente disponer de un caudal suficiente, una conexión robusta y un corte accesible.
Cierre mediante sistema mecánico
La válvula utiliza un eje interior que actúa sobre el elemento de cierre.
Al accionar la palomilla se modifica la posición del mecanismo y se permite o interrumpe la circulación del agua.
A diferencia de las válvulas de esfera que hemos trabajado anteriormente, aquí Genebre utiliza juntas de NBR como elementos fundamentales de estanqueidad.
Esta diferencia de construcción nos permite entender por qué no todas las válvulas aparentemente similares funcionan internamente de la misma manera.
NBR: la elasticidad como herramienta de estanqueidad
El NBR es un elastómero.
Su principal ventaja en este tipo de aplicación es que puede deformarse ligeramente cuando se comprime.
Al quedar presionado entre dos superficies, el material intenta recuperar su geometría original y mantiene una fuerza de contacto.
Esa presión ayuda a impedir que el agua atraviese la zona sellada.
En otras palabras, la estanqueidad se consigue aprovechando una propiedad física del material:
su elasticidad.
Por qué las juntas no se fabrican en metal rígido
Un metal puede ofrecer una gran resistencia estructural, pero tiene poca capacidad para adaptarse a pequeñas imperfecciones superficiales.
Un elastómero como el NBR sí puede hacerlo.
Si existen ligeras diferencias dimensionales, rugosidades o pequeños movimientos, la junta puede deformarse y mantener el contacto.
Esto explica por qué las válvulas combinan diferentes materiales en lugar de fabricar todas sus piezas en metal.
Latón CW617N
El cuerpo y el eje utilizan latón CW617N según la ficha técnica oficial de Genebre.
El latón es una aleación formada principalmente por cobre y zinc.
Esta combinación proporciona propiedades especialmente útiles en fontanería:
-
resistencia mecánica,
-
facilidad de mecanizado,
-
capacidad para fabricar roscas precisas,
-
estabilidad dimensional,
-
y buen comportamiento en numerosas aplicaciones hidráulicas.
La importancia del mecanizado
Las roscas BSP deben mantener unas dimensiones suficientemente precisas para que los accesorios puedan montarse correctamente.
También deben fabricarse con precisión:
La buena mecanizabilidad del latón facilita la fabricación de estas geometrías.
Cromado exterior
El cuerpo presenta acabado cromado.
Además del aspecto visual, este recubrimiento proporciona una superficie más uniforme y ayuda a proteger exteriormente el material base.
En una válvula destinada a lavadora o lavavajillas esto resulta útil porque normalmente se instala en zonas donde pueden existir humedad, productos de limpieza y manipulaciones periódicas.
PN10: presión máxima de trabajo
Genebre especifica una presión máxima de 10 bar (PN10).
La presión representa la fuerza ejercida por el agua sobre una determinada superficie.
Esa fuerza actúa sobre:
Por eso la clasificación PN pertenece al conjunto de la válvula, no únicamente al metal del cuerpo.
Temperatura de -20 °C a 110 °C
La ficha técnica vigente de Genebre establece un rango de:
-20 °C a 110 °C.
Este dato es importante porque los diferentes materiales reaccionan de distinta forma frente a la temperatura.
El latón se dilata ligeramente.
El NBR modifica su elasticidad.
Los componentes deben seguir manteniendo su geometría y estanqueidad dentro del rango definido por el fabricante.
Un detalle importante: documentación antigua frente a actual
Catálogos antiguos de Genebre indicaban hasta 120 °C para esta referencia.
La ficha técnica actual revisada en 2025 establece 110 °C.
Por tanto, para esta ficha utilizamos 110 °C, que es el valor vigente del fabricante.
Dimensiones de la Genebre 3090 04
Genebre especifica:
-
Medida: 1/2" x 3/4"
-
P: 9 mm
-
Altura A: 65 mm
-
Longitud L: 49 mm
-
Mando M: 39 mm
-
Peso aproximado: 0,11 kg
Estas dimensiones permiten comprobar el espacio necesario antes del montaje y verificar la separación disponible respecto a la pared y al latiguillo.
Datos técnicos
-
Marca: Genebre
-
Serie: 3090
-
Referencia fabricante: 3090 04
-
Referencia: 309004
-
EAN: 8428381007531
-
Medida: 1/2" x 3/4"
-
Aplicación habitual: lavadora / lavavajillas
-
Tipo: válvula de escuadra
-
Paso: estándar
-
Conexiones: macho-macho
-
Rosca: BSP según ISO 228/1
-
Presión máxima de trabajo: 10 bar
-
Clasificación: PN10
-
Temperatura de trabajo: -20 °C a 110 °C
-
Material del cuerpo: latón CW617N cromado
-
Material del eje: latón CW617N
-
Juntas: NBR
-
Mando: ABS cromado
-
Florón: acero inoxidable
-
P: 9 mm
-
Altura: 65 mm
-
Longitud: 49 mm
-
Anchura del mando: 39 mm
-
Peso aproximado: 0,11 kg
¿Dónde se utiliza una llave de escuadra 1/2" x 3/4"?
Esta medida está especialmente indicada para conectar lavadoras, lavavajillas y otros equipos que incorporan entrada roscada de 3/4".
La conexión de 1/2" permite enlazar con una instalación doméstica habitual y la salida de 3/4" conecta directamente con el latiguillo del aparato.
Además, disponer de una válvula independiente permite cerrar únicamente ese equipo en caso de mantenimiento, cambio del latiguillo o sustitución del electrodoméstico sin cortar el suministro del resto de la vivienda.
La Genebre 3090 04 ofrece así una solución sencilla para combinar conexión, cambio de dirección y corte independiente en un único elemento.
