Válvula esfera mini Genebre 3/4" M-H con tuerca loca PN16

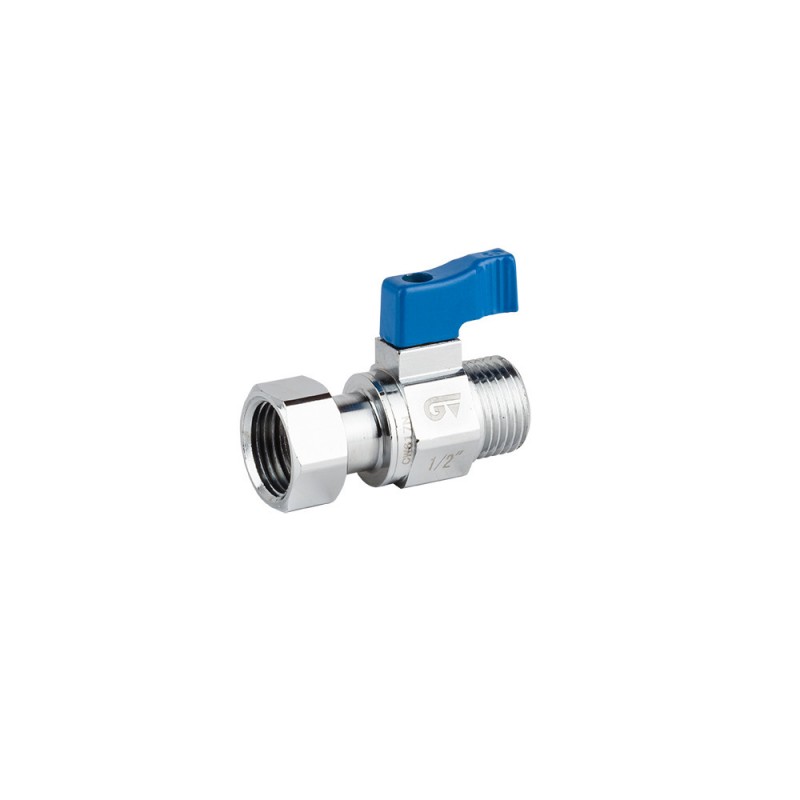

La válvula de esfera mini Genebre 3/4" x 3/4" macho-hembra con tuerca loca, referencia 3451 05 05 / 34510505, combina una válvula de corte compacta con una conexión desmontable que facilita tanto el montaje inicial como futuras intervenciones sobre la instalación.
Pertenece a la serie 3451 de Genebre y dispone de paso reducido, cuerpo de latón cromado, asientos de PTFE, conexiones roscadas BSP y accionamiento mediante palomilla de aluminio.
Tuerca loca: desmontar sin hacer girar toda la instalación
La principal diferencia respecto a una válvula mini convencional está en la incorporación de una tuerca loca.
En una unión roscada normal es frecuente tener que hacer girar uno de los dos componentes para realizar o deshacer la conexión.
La tuerca loca permite que la propia tuerca gire independientemente del cuerpo de la válvula.
Esto significa que podemos desmontar la unión sin transmitir ese giro a la tubería o al equipo conectado.
Desde el punto de vista mecánico tiene una ventaja importante: reduce los esfuerzos de torsión sobre las conexiones y facilita considerablemente las tareas de mantenimiento.
Es especialmente útil junto a bombas, depósitos, equipos hidráulicos, colectores o componentes que puedan necesitar desmontarse posteriormente.
Conexión M-H 3/4" x 3/4"
Aunque en algunos catálogos comerciales este tipo de válvula aparece descrito de manera simplificada como H-H, la configuración oficial de Genebre es:
macho-hembra con tuerca loca 3/4" x 3/4".
El extremo hembra está formado precisamente por la tuerca loca.
Esta configuración permite obtener en una misma pieza:
corte + unión desmontable + conexión directa.
Al reducir el número de accesorios intermedios también podemos disminuir la longitud total del montaje y el número de puntos potenciales de fuga.
Paso reducido de 12,5 mm
Aunque las conexiones exteriores sean de 3/4", el diámetro interior real de paso es de 12,5 mm.
Esto significa que estamos ante una válvula de paso reducido.
Cuando el agua entra en una sección más pequeña, su velocidad aumenta localmente para mantener el mismo caudal.
Ese aumento de velocidad genera turbulencias y pérdidas de energía.
En hidráulica, esa pérdida se manifiesta como una caída de presión.
Por tanto, esta válvula ofrece mayor resistencia al paso que una válvula de 3/4" de paso total.
Su ventaja está en otro aspecto: consigue integrar válvula y racor desmontable dentro de un cuerpo extremadamente compacto.
El diámetro interior importa más que la rosca exterior
Al elegir una válvula no debemos fijarnos únicamente en que la conexión sea de 3/4".
El agua realmente circula por el diámetro interior disponible.
La sección puede calcularse mediante:
A = π · r²
Esto significa que el área disponible depende del cuadrado del radio.
Por eso unos pocos milímetros de diferencia en el diámetro interior pueden producir una diferencia importante en la sección por la que circula el agua.
Es una de las razones por las que dos válvulas aparentemente iguales en medida exterior pueden comportarse de manera distinta hidráulicamente.
Válvula de esfera: corte en sólo 90 grados
En el interior existe una esfera perforada.
Cuando su perforación queda alineada con la tubería, el agua puede circular.
Al girar la palomilla aproximadamente 90°, la parte maciza de la esfera se coloca frente al conducto y bloquea el flujo.
Este sistema permite pasar rápidamente de abierto a cerrado.
Además, la posición de la palomilla permite comprobar visualmente el estado de la válvula.
Las válvulas de esfera están especialmente diseñadas para trabajar totalmente abiertas o totalmente cerradas y no como sistema de regulación continua del caudal.
Asientos de PTFE: poca fricción y buen cierre
La esfera trabaja sobre asientos de PTFE.
El PTFE destaca por su bajo coeficiente de rozamiento y elevada estabilidad química.
Esto permite que la esfera pueda deslizarse sobre el asiento sin necesitar un esfuerzo excesivo de accionamiento.
Al mismo tiempo, el asiento mantiene contacto suficiente con la esfera para conseguir estanqueidad.
Es un equilibrio muy importante:
si hubiese demasiado rozamiento, costaría accionar la válvula; si hubiese demasiado poco contacto, no cerraría correctamente.
NBR y estanqueidad
En la documentación técnica de esta familia Genebre utiliza también juntas elastoméricas de NBR.
El NBR se comporta de manera diferente al PTFE.
Mientras el PTFE destaca por su capacidad de deslizamiento, el NBR es más elástico y puede deformarse para adaptarse a pequeñas irregularidades entre superficies.
Esta diferencia permite que cada material trabaje donde mejor funciona.
En una válvula moderna es habitual combinar metal, polímeros y elastómeros porque ningún material tiene por sí solo todas las propiedades necesarias.
Cuerpo de latón cromado
El cuerpo está fabricado en latón según UNE-EN 12165, con acabado cromado.
El latón es una aleación basada principalmente en cobre y zinc.
Esta combinación proporciona buena resistencia mecánica y una excelente capacidad de mecanizado.
Esta última propiedad es especialmente importante en valvulería porque deben fabricarse con precisión:
-
roscas,
-
alojamientos,
-
asientos,
-
superficies de cierre,
-
y conexiones.
En una válvula mini, donde todos estos elementos están concentrados en unos pocos centímetros, la precisión dimensional cobra todavía más importancia.
Cromado y protección superficial
El acabado cromado no cumple únicamente una función estética.
La superficie de un metal es la zona que está directamente expuesta al ambiente.
Aplicar un recubrimiento adecuado ayuda a reducir el contacto directo del material base con agentes externos y mejora la resistencia superficial frente a manipulación y desgaste.
Por eso el acabado superficial forma también parte del comportamiento técnico de la pieza.
PN16: presión máxima de trabajo
Genebre clasifica esta válvula como PN16, con una presión máxima de trabajo de 16 bar dentro de las condiciones indicadas por el fabricante.
La presión actúa sobre todas las superficies interiores de la válvula.
Eso significa que no sólo debe soportarla el cuerpo de latón.
También deben mantener su función:
-
la esfera,
-
los asientos,
-
las juntas,
-
el eje,
-
la tuerca loca,
-
y las conexiones.
La resistencia real depende por tanto del conjunto completo.
Temperatura de trabajo hasta 110 °C
Genebre establece una temperatura máxima de trabajo de:
110 °C.
La temperatura modifica ligeramente el comportamiento de todos los materiales.
El latón se dilata al aumentar la temperatura.
El PTFE y los elastómeros también modifican su geometría y propiedades mecánicas.
Por eso una válvula debe utilizarse siempre dentro de los límites térmicos establecidos por el fabricante aunque la presión de la instalación sea reducida.
Presión y temperatura no deben analizarse por separado
Una válvula PN16 no significa simplemente que pueda utilizarse a 16 bar en cualquier circunstancia.
A medida que aumenta la temperatura, las condiciones mecánicas de los materiales cambian.
Por eso, cuando una instalación trabaja cerca de sus límites de presión o temperatura, ambos parámetros deben considerarse conjuntamente.
Es especialmente importante en calefacción, ACS y otros circuitos donde el fluido trabaja a temperaturas superiores a la ambiente.
Dimensiones compactas
Para la referencia Genebre 3451 05 05, la documentación técnica indica:
-
Conexiones: 3/4" x 3/4"
-
Configuración: macho-hembra con tuerca loca
-
Paso interior: 12,5 mm
-
Altura: 36 mm
-
Longitud: 54 mm
-
Anchura del mando: 22 mm
-
Peso actual indicado por Genebre: aproximadamente 0,188 kg
Una longitud de sólo 54 mm permite integrar en muy poco espacio una válvula de corte y una unión desmontable.
Datos técnicos
-
Marca: Genebre
-
Serie: 3451
-
Referencia fabricante: 3451 05 05
-
Referencia: 34510505
-
Medida: 3/4" x 3/4"
-
Tipo: válvula de esfera mini con tuerca loca
-
Conexiones: macho-hembra con tuerca loca
-
Rosca: BSP según ISO 228/1
-
Paso: reducido
-
Diámetro interior de paso: 12,5 mm
-
Presión máxima de trabajo: 16 bar
-
Clasificación: PN16
-
Temperatura máxima: 110 °C
-
Material del cuerpo: latón cromado según UNE-EN 12165
-
Asientos: PTFE
-
Juntas: NBR
-
Accionamiento: palomilla de aluminio
-
Altura: 36 mm
-
Longitud: 54 mm
-
Anchura del mando: 22 mm
-
Peso aproximado actual: 0,188 kg
¿Cuándo interesa una válvula mini con tuerca loca?
Este tipo de válvula resulta especialmente interesante cuando necesitamos combinar corte y posibilidad de desmontaje dentro de un espacio reducido.
La tuerca loca permite retirar un equipo o componente sin tener que hacer girar el resto de la instalación.
Por eso es especialmente práctica junto a elementos que puedan requerir mantenimiento o sustitución periódica.
Si el objetivo prioritario es transportar un caudal elevado con la mínima pérdida de presión posible, una válvula de paso total puede resultar más adecuada.
Cuando buscamos compactar la instalación, facilitar el mantenimiento y disponer de un cierre rápido, la Genebre 3451 05 05 ofrece una solución especialmente práctica.
