Válvula de esfera mini Genebre 1/2" H-H PN16

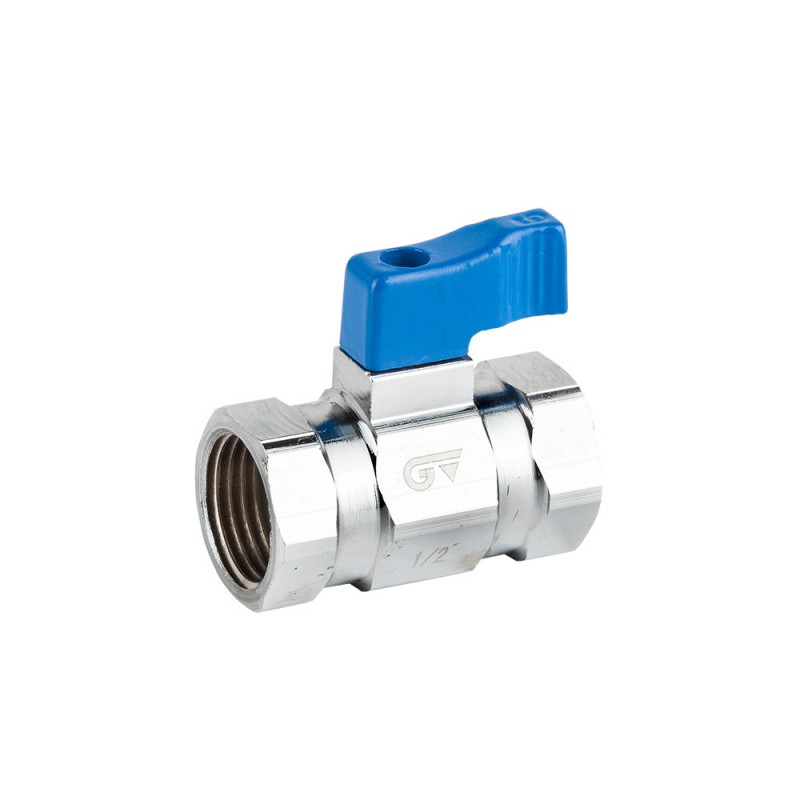

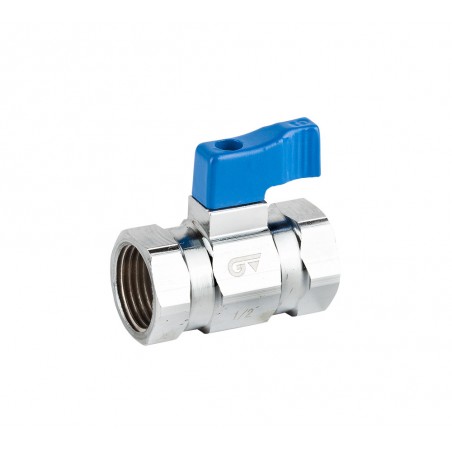

La válvula de esfera mini Genebre 1/2" hembra-hembra, referencia 3096 04 / 309604, es una válvula de corte compacta diseñada para controlar el paso del agua en instalaciones donde el espacio disponible es reducido.
Pertenece a la serie mini 3096 de Genebre y combina un cuerpo de latón cromado, conexiones roscadas BSP hembra-hembra y un mecanismo de esfera accionado mediante palomilla de aluminio.
Paso reducido de 10 mm: tamaño compacto a cambio de mayor resistencia hidráulica
Aunque la conexión exterior sea de 1/2", el diámetro real de paso de esta válvula es de 10 mm.
Éste es uno de los puntos más importantes para entender cómo funciona una válvula mini.
Cuando el agua atraviesa una sección más estrecha, necesita aumentar su velocidad para transportar el mismo caudal. Ese aumento de velocidad genera más turbulencias y más rozamiento contra las paredes interiores.
Como consecuencia, aparece una mayor pérdida de carga que en una válvula de paso total equivalente.
A cambio, Genebre consigue reducir considerablemente el tamaño del cuerpo.
Por eso esta válvula no busca ofrecer la mínima resistencia hidráulica posible, sino proporcionar una solución de corte compacta y funcional allí donde el espacio de montaje es limitado.
¿Por qué 10 mm de paso no equivalen a 10 mm “menos” de capacidad?
En hidráulica no debemos fijarnos únicamente en la diferencia lineal del diámetro.
La cantidad de superficie disponible para que circule el agua depende del área de la sección:
A = π · r²
Esto significa que el área aumenta con el cuadrado del radio.
Por eso unos pocos milímetros de diferencia en el diámetro interior pueden provocar una variación mucho mayor en la superficie real disponible para el paso del agua.
Esta relación explica por qué una válvula de paso reducido puede producir una pérdida de presión apreciablemente mayor que otra de paso total aunque exteriormente tengan la misma rosca.
Cierre de esfera con giro de 90 grados
En el interior existe una esfera perforada.
Cuando el agujero de la esfera queda alineado con la tubería, el agua puede circular.
Al girar la palomilla aproximadamente un cuarto de vuelta, la zona maciza de la esfera se coloca perpendicular al flujo y bloquea el paso.
Este diseño permite saber visualmente si la válvula está abierta o cerrada y realizar la maniobra con rapidez.
Además, al necesitar únicamente 90 grados de movimiento, resulta especialmente apropiado para instalaciones compactas donde no existe espacio para realizar varias vueltas de volante.
Asientos de PTFE: menos fricción, buen sellado
La esfera trabaja sobre asientos de PTFE.
El PTFE tiene un coeficiente de fricción muy bajo, por lo que la esfera puede girar sobre el asiento sin necesitar grandes esfuerzos de accionamiento.
Al mismo tiempo posee una elevada estabilidad química frente a numerosos compuestos presentes en instalaciones hidráulicas.
Esto permite combinar dos funciones importantes:
facilitar el movimiento de la esfera y mantener una superficie de cierre estable.
En términos sencillos, necesitamos que el material sea lo bastante deslizante para que la llave pueda abrirse y cerrarse con facilidad, pero también lo suficientemente estable para mantener el contacto necesario y evitar fugas.
Cuerpo de latón cromado
El cuerpo está fabricado en latón conforme a UNE-EN 12165, con acabado cromado.
El latón es una aleación basada principalmente en cobre y zinc.
La proporción de estos metales permite obtener una combinación muy útil para valvulería:
El acabado cromado protege adicionalmente la superficie exterior frente al ambiente y al desgaste producido durante la manipulación y montaje.
Diferentes materiales para diferentes trabajos
Una válvula no está fabricada completamente con el mismo material porque cada componente realiza una función distinta.
El latón aporta resistencia estructural.
El PTFE reduce la fricción y facilita el cierre de la esfera.
Las juntas elastoméricas utilizadas en el conjunto aportan capacidad de deformación y sellado.
La palomilla de aluminio permite reducir peso manteniendo suficiente resistencia para transmitir el movimiento al eje.
Esta selección de materiales es importante porque las propiedades que necesitamos en el cuerpo no son las mismas que necesitamos en una junta o en una superficie de deslizamiento.
PN16: presión máxima de trabajo
Genebre clasifica esta válvula como PN16, con una presión máxima de trabajo indicada de 16 bar.
La presión representa la fuerza que ejerce el agua sobre una superficie.
Cuando aumenta la presión del circuito, aumenta también el esfuerzo sobre:
Por eso la resistencia de una válvula depende del comportamiento del conjunto completo y no únicamente del grosor del cuerpo metálico.
Temperatura de trabajo: -20 °C a 110 °C
La documentación de Genebre establece un intervalo de trabajo de:
-20 °C a 110 °C.
La temperatura afecta de manera diferente a los distintos materiales.
El latón experimenta dilatación térmica, mientras que materiales poliméricos como el PTFE modifican también ligeramente sus propiedades mecánicas al variar la temperatura.
Esto explica por qué una válvula siempre debe utilizarse dentro de los límites establecidos por el fabricante aunque la presión de la instalación sea reducida.
Roscas BSP hembra-hembra de 1/2"
Los dos extremos son rosca BSP hembra-hembra de 1/2" según ISO 228/1.
Esta configuración permite conectar directamente dos elementos con terminación macho, consiguiendo una instalación muy compacta.
Resulta especialmente útil en conexiones de equipos, pequeñas derivaciones, circuitos auxiliares y zonas en las que una válvula tradicional ocupa demasiado espacio.
Dimensiones compactas
Para la variante de 1/2", Genebre especifica:
Una longitud total de sólo 46 mm permite integrar un elemento completo de corte en espacios donde una válvula convencional puede resultar difícil de montar.
Datos técnicos
-
Marca: Genebre
-
Serie: 3096
-
Referencia fabricante: 3096 04
-
Referencia: 309604
-
Medida: 1/2"
-
Tipo: válvula de esfera mini
-
Conexiones: hembra-hembra
-
Rosca: BSP según ISO 228/1
-
Paso: reducido
-
Paso interior: 10 mm
-
Presión máxima de trabajo: 16 bar
-
Clasificación: PN16
-
Temperatura de trabajo: -20 °C a 110 °C
-
Material del cuerpo: latón cromado según UNE-EN 12165
-
Asientos: PTFE
-
Accionamiento: palomilla de aluminio
-
Altura: 33 mm
-
Longitud: 46 mm
-
Anchura del mando: 22 mm
-
Peso: aproximadamente 0,105 kg según documentación reciente de Genebre
¿Cuándo interesa utilizar una válvula mini de 1/2"?
La válvula mini Genebre 3096 04 resulta especialmente interesante cuando necesitamos disponer de corte independiente ocupando el mínimo espacio posible.
Es adecuada para pequeñas derivaciones, conexiones de equipos, circuitos auxiliares y otras zonas donde el caudal requerido no justifica instalar una válvula de paso total de mayores dimensiones.
Si el objetivo prioritario es reducir al máximo las pérdidas de presión, una válvula de paso total puede ser una opción más adecuada.
Cuando la prioridad es conseguir un cierre rápido, compacto y accesible, el diseño mini ofrece una solución especialmente práctica.
