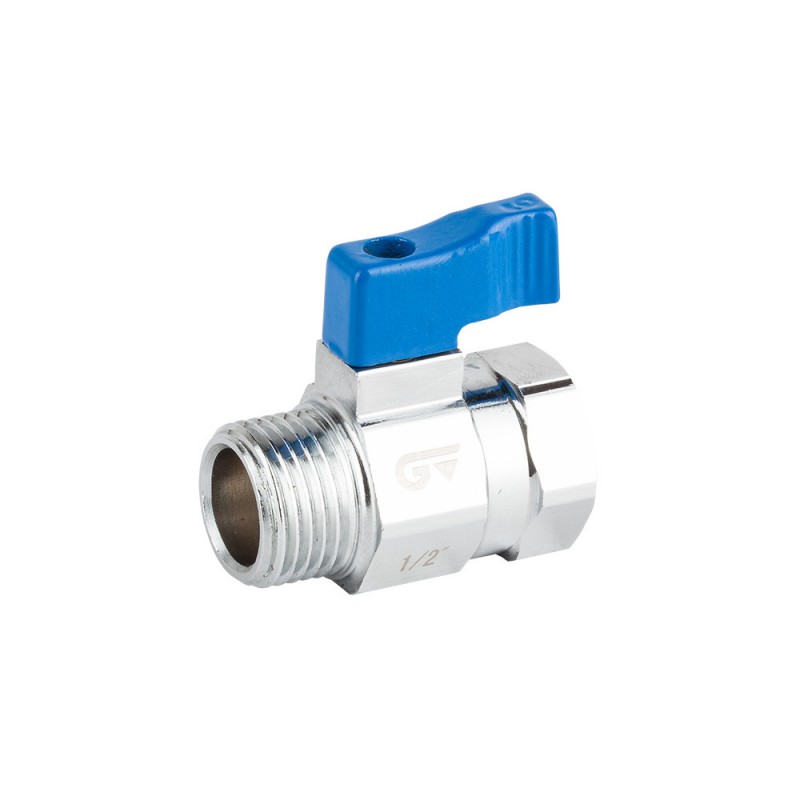

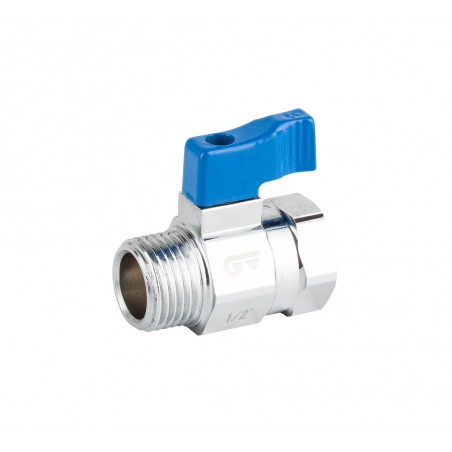

Válvula esfera mini Genebre 1/2" M-H PN16
La válvula de esfera mini Genebre 1/2" macho-hembra, referencia 3097 04 / 309704, ofrece una solución compacta para realizar el corte de agua en pequeñas instalaciones, derivaciones y conexiones de equipos.
Su diseño combina una conexión macho de 1/2" y una hembra de 1/2", cuerpo de latón cromado, cierre mediante esfera y una longitud total de sólo 44 mm.
Conexión macho-hembra: menos accesorios en el montaje
La configuración M-H permite conectar directamente la válvula entre determinados componentes sin necesidad de añadir un machón.
Esto puede parecer una diferencia pequeña, pero cada accesorio que eliminamos supone:
-
menos longitud de instalación,
-
menos roscas que sellar,
-
menos puntos potenciales de fuga,
-
y una instalación más compacta.
En zonas con poco espacio, esa simplificación puede resultar especialmente útil.
Paso interior de 10 mm
Aunque las conexiones sean de 1/2", Genebre especifica un diámetro interior de paso de 10 mm.
Por ello se trata de una válvula de paso reducido.
Es importante distinguir entre el tamaño nominal de una rosca y la sección real por la que circula el fluido.
El agua no “ve” la medida exterior de la conexión: hidráulicamente responde al diámetro interior disponible.
Qué ocurre cuando disminuye la sección de paso
Para mantener un determinado caudal, si disminuye la sección disponible, el agua debe aumentar su velocidad.
La relación básica puede expresarse como:
Q = A · v
donde:
Q es el caudal,
A es el área de paso,
v es la velocidad del agua.
Si el caudal permanece constante y el área disminuye, la velocidad aumenta.
Ese aumento de velocidad provoca mayores pérdidas por rozamiento y turbulencias.
Por eso una válvula compacta de paso reducido puede generar una pérdida de presión superior a una válvula de paso total.
No todas las válvulas de 1/2" ofrecen el mismo paso
Dos válvulas pueden llevar la misma rosca de 1/2" y comportarse de manera diferente.
La razón está en su geometría interna.
La superficie disponible para el agua depende de:
A = π · r²
El radio aparece elevado al cuadrado.
Esto significa que una diferencia relativamente pequeña en diámetro produce una diferencia mucho mayor en superficie de paso.
Por eso, cuando el caudal sea importante, conviene mirar el diámetro interior real y no únicamente la medida comercial de la conexión.
Diseño mini: la ventaja está en el espacio
La principal razón para utilizar esta serie no es conseguir la máxima sección hidráulica posible.
Su ventaja es conseguir una válvula de esfera completa dentro de unas dimensiones muy reducidas.
La referencia 3097 04 tiene una longitud total de sólo 44 mm.
Esto facilita su instalación en:
-
pequeños equipos,
-
derivaciones,
-
conexiones de acumuladores,
-
circuitos auxiliares,
-
zonas interiores de maquinaria,
-
y espacios donde una válvula convencional puede resultar demasiado voluminosa.
Esfera de cuarto de vuelta
El cierre se realiza mediante una esfera perforada.
Con la válvula abierta, el orificio de la esfera queda alineado con la dirección del agua.
Al girar la palomilla 90 grados, la superficie cerrada de la esfera queda perpendicular al flujo y detiene el paso.
Este sistema permite pasar rápidamente de abierto a cerrado y proporciona una indicación visual sencilla de la posición de la válvula.
Por qué no conviene usarla como regulador permanente
Una válvula de esfera está concebida principalmente como elemento de corte.
Si permanece parcialmente cerrada, el agua debe atravesar una abertura estrecha y de geometría irregular.
Esto provoca:
Para regulación continua del caudal existen válvulas diseñadas específicamente para trabajar en posiciones intermedias.
Asientos de PTFE
La esfera trabaja sobre asientos de PTFE.
El PTFE presenta un coeficiente de fricción muy bajo.
Gracias a esta propiedad, la esfera puede girar manteniendo contacto con el asiento sin necesitar un esfuerzo excesivo.
El material combina además estabilidad química y capacidad de trabajo dentro de un amplio rango térmico.
En términos sencillos, permite conseguir dos cosas al mismo tiempo:
que la esfera pueda moverse y que pueda cerrar.
Latón cromado: resistencia y precisión
El cuerpo está fabricado en latón cromado conforme a UNE-EN 12165.
El latón es una aleación basada principalmente en cobre y zinc.
Su utilización en valvulería se debe, entre otras razones, a que combina:
-
buena resistencia mecánica,
-
facilidad de mecanizado,
-
posibilidad de fabricar roscas precisas,
-
y buen comportamiento en numerosas aplicaciones hidráulicas.
En una válvula mini, la precisión resulta especialmente importante porque todos los componentes están concentrados dentro de un cuerpo muy pequeño.
Por qué interesa el mecanizado en una válvula
Una válvula aparentemente sencilla contiene múltiples superficies que deben coincidir con bastante precisión:
el alojamiento de la esfera, los asientos, el eje, las roscas y las zonas de estanqueidad.
Si esas geometrías no mantienen tolerancias adecuadas, aumenta el riesgo de rozamientos excesivos, holguras o pérdidas.
Por eso la facilidad de mecanización del latón tiene una importancia funcional y no únicamente productiva.
Acabado cromado
El cromado protege la superficie exterior del cuerpo y proporciona un acabado uniforme.
La corrosión comienza generalmente en la superficie expuesta del material.
Un recubrimiento adecuado ayuda a proteger el metal base frente al ambiente y también reduce el deterioro producido por manipulación, herramientas y humedad exterior.
PN16 y fuerzas internas
Genebre clasifica esta válvula como PN16, con una presión máxima de trabajo de 16 bar dentro de las condiciones establecidas por el fabricante.
La presión no actúa únicamente hacia delante siguiendo el sentido del agua.
Un líquido presurizado ejerce fuerza sobre todas las superficies que lo contienen.
Por eso deben resistir conjuntamente:
-
cuerpo,
-
esfera,
-
eje,
-
asientos,
-
juntas,
-
y roscas.
La clasificación de presión pertenece al conjunto completo, no solamente al cuerpo metálico.
Temperatura máxima de 110 °C
Genebre establece una temperatura máxima de trabajo de 110 °C para esta serie.
La temperatura influye en todos los materiales de la válvula.
Los metales experimentan dilatación térmica y los materiales utilizados en juntas y asientos también modifican ligeramente su comportamiento mecánico.
Por eso los límites térmicos tienen importancia incluso cuando la presión de trabajo sea baja.
Medidas de la Genebre 3097 04
Para esta variante de 1/2", la documentación técnica de Genebre especifica:
Estas dimensiones permiten entender claramente el concepto de la serie mini: incorporar una válvula de corte funcional ocupando el menor volumen posible.
Datos técnicos
-
Marca: Genebre
-
Serie: 3097
-
Referencia fabricante: 3097 04
-
Referencia: 309704
-
Medida: 1/2"
-
Configuración: macho-hembra
-
Tipo: válvula de esfera mini
-
Paso: reducido
-
Diámetro interior de paso: 10 mm
-
Presión máxima de trabajo: 16 bar
-
Clasificación: PN16
-
Temperatura máxima: 110 °C
-
Material del cuerpo: latón cromado según UNE-EN 12165
-
Asientos: PTFE
-
Roscas: BSP M-H según ISO 228/1
-
Accionamiento: palomilla de aluminio
-
Altura: 33 mm
-
Longitud: 44 mm
-
Anchura del mando: 22 mm
-
Peso actual aproximado: 0,095 kg
¿Cuándo interesa instalar una válvula mini M-H de 1/2"?
La Genebre 3097 04 resulta especialmente adecuada cuando queremos disponer de un punto de corte compacto y la propia configuración macho-hembra permite evitar accesorios intermedios.
Su paso reducido favorece unas dimensiones exteriores pequeñas, aunque introduce más resistencia hidráulica que una válvula de paso total.
Por ello, cuando el objetivo principal sea mantener grandes caudales con una pérdida de presión mínima, conviene valorar una válvula convencional de paso total.
Cuando la prioridad es ahorrar espacio, simplificar conexiones y disponer de un cierre rápido, esta válvula mini ofrece una solución muy práctica.
