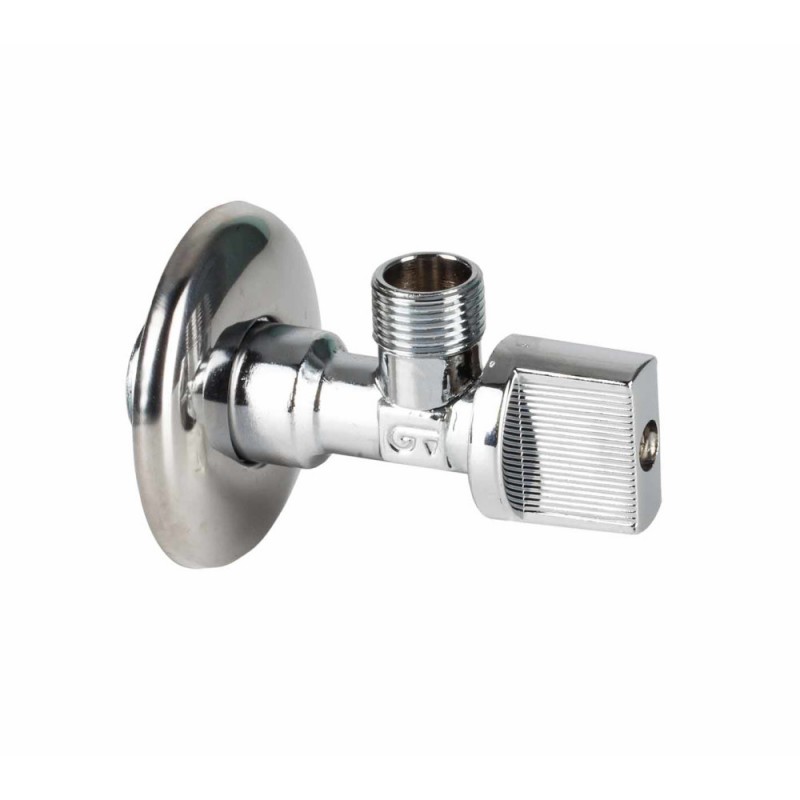

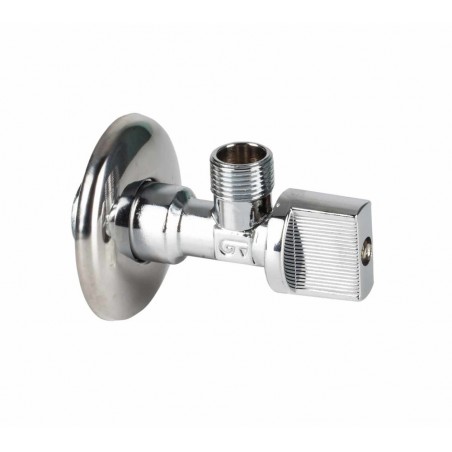

Llave de escuadra Genebre 1/2" x 1/2" PN10
La llave de escuadra Genebre 1/2" x 1/2", referencia 3294 05 / 329405, permite realizar el corte individual de una conducción y cambiar al mismo tiempo la dirección del flujo aproximadamente 90 grados.
Está fabricada en latón CW617N cromado, incorpora conexiones BSP macho-macho, cierre mediante eje excéntrico y mando ABS de sólo 1/4 de vuelta.
La combinación 1/2" x 1/2" resulta especialmente interesante cuando queremos mantener la misma medida nominal tanto en la entrada como en la salida.
1/2" de entrada y 1/2" de salida: sin reducción nominal de conexión
A diferencia de una llave de escuadra 1/2" x 3/8", esta versión mantiene una conexión nominal de 1/2" en ambos extremos.
Esto puede ser importante cuando el elemento conectado necesita una sección mayor o cuando queremos evitar realizar una reducción directamente en la llave.
Mantener la misma medida no significa que el agua atraviese el interior sin ninguna resistencia, pero sí evita la reducción nominal adicional que tendría una salida de 3/8".
El agua cambia de dirección y pierde algo de energía
En una conducción recta, el agua mantiene aproximadamente una misma dirección.
Dentro de una llave de escuadra debe realizar un giro próximo a 90 grados.
Ese cambio de trayectoria provoca turbulencias y hace que una pequeña parte de la energía del fluido se disipe.
En hidráulica hablamos de una pérdida de carga localizada.
No es una avería ni un defecto de la válvula: es una consecuencia física de obligar al agua a cambiar de dirección.
Codos, tes, válvulas y reducciones generan este tipo de pérdidas en mayor o menor medida.
Presión, velocidad y geometría están relacionadas
El comportamiento del agua dentro de una instalación depende de varios factores:
Si aumentamos la velocidad del agua, las pérdidas por rozamiento y turbulencias suelen aumentar.
Por eso una instalación correctamente dimensionada intenta evitar velocidades innecesariamente altas y cambios bruscos de sección cuando el caudal requerido es elevado.
En una llave de escuadra destinada a un punto de consumo, estas pérdidas son normalmente pequeñas frente al conjunto de la instalación, pero físicamente siguen existiendo.
Cierre mediante eje excéntrico
Genebre utiliza en esta serie un sistema de cierre mediante eje excéntrico.
El eje no actúa exactamente sobre su centro geométrico, sino desplazado respecto a él.
Al girar el mando, esa excentricidad transforma parte del movimiento rotativo en un desplazamiento capaz de efectuar el cierre.
Es un principio mecánico sencillo pero muy eficaz.
Permite conseguir el movimiento necesario con únicamente 90 grados de giro.
¿Por qué sólo necesita un cuarto de vuelta?
En una llave tradicional con husillo roscado es necesario realizar varias vueltas para desplazar el mecanismo de cierre.
En esta válvula, la geometría del eje excéntrico permite realizar la maniobra completa con un recorrido mucho menor.
El resultado es un accionamiento rápido:
90° para pasar de abierto a cerrado.
Además de facilitar el uso, la posición del mando permite identificar visualmente con rapidez el estado de la llave.
Doble junta tórica de NBR
El eje utiliza doble junta tórica de NBR para mantener la estanqueidad.
El NBR pertenece a la familia de los elastómeros.
Una de sus propiedades más útiles es su capacidad para deformarse bajo presión y recuperar después gran parte de su geometría original.
Cuando una junta tórica queda ligeramente comprimida entre dos superficies, esa tendencia a recuperar su forma genera una presión de contacto que dificulta el paso del agua.
Ese comportamiento elástico es la base de su capacidad de sellado.
¿Por qué una doble junta?
Un eje móvil presenta un problema interesante:
debe poder girar, pero al mismo tiempo no debe permitir que el agua salga alrededor de él.
El empleo de dos juntas tóricas crea dos zonas sucesivas de estanqueidad.
Esto ayuda a mantener el sellado sin impedir el movimiento normal del mecanismo.
Aquí la química del material y la mecánica trabajan juntas: el NBR aporta la elasticidad necesaria mientras el diseño metálico mantiene las juntas correctamente posicionadas.
Latón CW617N
El cuerpo y el eje están fabricados en latón CW617N según la documentación técnica de Genebre.
El latón es una aleación formada principalmente por cobre y zinc.
El cobre aporta buena resistencia frente a numerosos ambientes hidráulicos, mientras que el zinc modifica las propiedades mecánicas y facilita la fabricación.
Pero hay otra propiedad especialmente importante en una válvula: su mecanizabilidad.
El cuerpo necesita roscas, alojamientos, superficies de apoyo y pasos interiores fabricados con bastante precisión.
El latón permite conseguir esas geometrías de manera eficiente manteniendo al mismo tiempo una buena resistencia mecánica.
Cromado exterior
La superficie del cuerpo está pulida y cromada.
El cromado aporta un acabado uniforme y contribuye a proteger la superficie exterior frente al ambiente y la manipulación habitual.
En una llave de escuadra, que muchas veces queda visible, también proporciona una terminación más adecuada junto a sanitarios, lavabos o instalaciones vistas.
Mando de ABS
El accionamiento se realiza mediante un mando de ABS cromado.
El ABS es un polímero técnico utilizado cuando se busca una combinación de:
No tiene sentido fabricar todos los componentes de una válvula con el mismo material.
El cuerpo necesita elevada resistencia mecánica y roscas resistentes, mientras que el mando necesita principalmente transmitir una fuerza manual relativamente pequeña.
Utilizar materiales diferentes permite optimizar cada componente según su función.
PN10: qué significa realmente
Genebre establece una presión máxima de trabajo de 10 bar, correspondiente a PN10.
Un bar equivale aproximadamente a la presión atmosférica al nivel del mar.
Por tanto, a 10 bar el agua ejerce sobre las superficies interiores una presión aproximadamente diez veces superior a la atmosférica.
Esa fuerza no actúa sólo sobre el cuerpo.
También debe ser soportada correctamente por:
-
el eje,
-
las juntas,
-
las roscas,
-
y el sistema de cierre.
Por eso la presión máxima siempre debe considerarse como una característica del conjunto completo.
Temperatura de trabajo de -20 °C a 110 °C
La documentación técnica establece un intervalo de:
-20 °C a 110 °C.
La temperatura modifica el comportamiento de los materiales.
El latón experimenta dilatación térmica cuando aumenta la temperatura.
El NBR también modifica su elasticidad.
El correcto funcionamiento depende de que esas variaciones permanezcan dentro de los márgenes previstos durante el diseño de la válvula.
Por este motivo, presión y temperatura deben respetarse simultáneamente.
Longitud de 95 mm
La referencia 3294 05 tiene una longitud total de 95 mm y una dimensión exterior D de 62 mm.
Aunque hemos decidido no utilizar el término “alargada” en el nombre comercial, estas dimensiones siguen siendo útiles para comprobar físicamente si la llave encaja en el lugar de instalación.
En piezas de fontanería, una medida dimensional concreta es normalmente más útil para el instalador que una descripción subjetiva como “larga” o “corta”.
Datos técnicos
-
Marca: Genebre
-
Referencia fabricante: 3294 05
-
Referencia: 329405
-
Medida: 1/2" x 1/2"
-
Tipo: llave de escuadra
-
Paso: estándar
-
Conexiones: macho-macho
-
Rosca: BSP según ISO 228/1
-
Sistema de cierre: eje excéntrico Genebre
-
Accionamiento: 1/4 de vuelta
-
Presión máxima de trabajo: 10 bar
-
Clasificación: PN10
-
Temperatura de trabajo: -20 °C a 110 °C
-
Material del cuerpo: latón CW617N cromado
-
Material del eje: latón CW617N
-
Juntas: NBR
-
Mando: ABS cromado
-
Florón: acero inoxidable
-
Anillo metálico: acero inoxidable
-
Longitud: 95 mm
-
Dimensión exterior D: 62 mm
-
Peso técnico: aproximadamente 0,098 kg
¿Cuándo interesa una llave de escuadra 1/2" x 1/2"?
Esta medida resulta especialmente útil cuando necesitamos disponer de un punto de corte individual manteniendo conexión nominal de 1/2" tanto a la entrada como a la salida.
Permite aislar un equipo o punto de consumo sin tener que cerrar el suministro del resto de la instalación.
Además, su accionamiento de cuarto de vuelta permite realizar el corte rápidamente.
Cuando la instalación necesita una salida de menor medida para un latiguillo convencional puede interesar una versión 1/2" x 3/8".
Cuando queremos mantener la conexión de 1/2" completa en ambos lados, la Genebre 3294 05 es la opción correspondiente dentro de esta familia.
