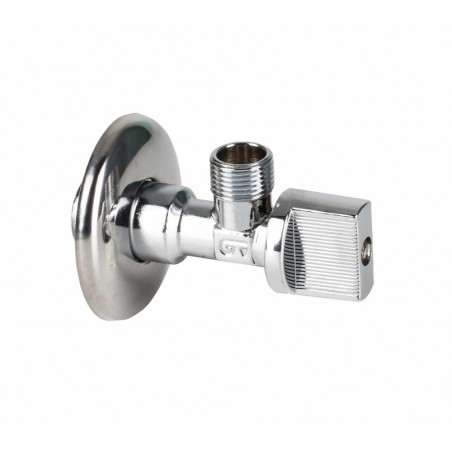

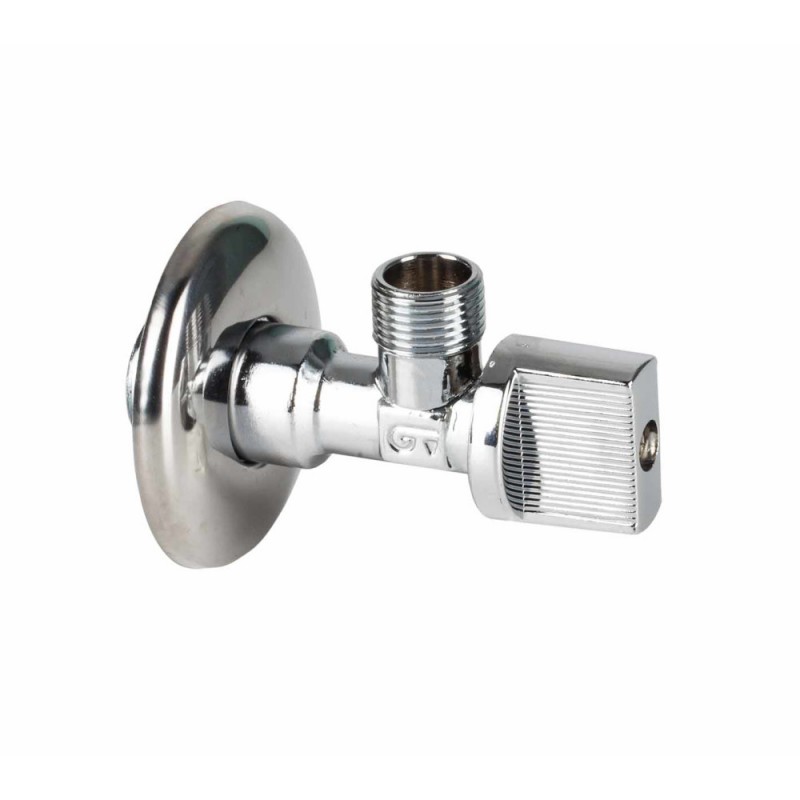

Llave de escuadra Genebre 1/2" x 3/8" alargada PN10
La llave de escuadra Genebre 1/2" x 3/8", referencia 3294 04 / 329404, está diseñada para realizar el corte individual del suministro de agua en instalaciones donde la tubería llega desde la pared y debe conectarse posteriormente a un latiguillo, grifo, cisterna u otro equipo.
Su construcción alargada proporciona una mayor separación respecto a la pared y puede facilitar tanto el montaje como futuras operaciones de mantenimiento.
Una geometría de 90° que cambia la dirección del agua
Una llave de escuadra no sólo abre y cierra el paso.
También obliga al agua a realizar un cambio de dirección de aproximadamente 90 grados.
Desde el punto de vista hidráulico, cualquier cambio brusco de dirección genera una pérdida de energía adicional.
El agua posee velocidad y, por tanto, cantidad de movimiento. Cuando modificamos su trayectoria, aparecen turbulencias y rozamientos internos que producen una pequeña pérdida de carga local.
En instalaciones domésticas estas pérdidas suelen ser perfectamente asumibles, pero explican por qué la geometría interior de una válvula también influye en el comportamiento del circuito.
Paso estándar: equilibrio entre tamaño y capacidad hidráulica
Genebre clasifica esta llave como de paso estándar.
Esto significa que el conducto interior no busca reproducir completamente la sección de la tubería como ocurre en una válvula de paso total, pero tampoco está tan restringido como en algunos diseños mini.
El objetivo es conseguir un equilibrio entre:
tamaño compacto, capacidad de paso y facilidad de instalación.
En una llave destinada a alimentar un grifo, cisterna u otro pequeño consumo, este equilibrio suele ser más importante que disponer de un gran diámetro interior.
Entrada de 1/2" y salida de 3/8"
La llave dispone de:
entrada de 1/2"
salida de 3/8"
Esta combinación es habitual en instalaciones sanitarias.
La conexión de 1/2" permite enlazar con la instalación empotrada, mientras que la salida de 3/8" resulta adecuada para numerosos latiguillos flexibles utilizados en grifería y aparatos sanitarios.
Reducir la medida en el propio punto de corte permite simplificar el montaje y evitar accesorios adicionales.
Qué ocurre cuando reducimos de 1/2" a 3/8"
Cuando disminuye la sección disponible, la velocidad del agua aumenta para mantener el mismo caudal.
Una forma sencilla de expresarlo es:
Q = A · v
donde:
Q representa el caudal,
A la sección disponible,
v la velocidad del agua.
Si queremos mantener el mismo caudal y reducimos el área, la velocidad debe aumentar.
Ese aumento de velocidad incrementa las turbulencias y la pérdida de presión.
En este tipo de aplicación no suele representar un problema porque el caudal necesario en un grifo o cisterna es relativamente limitado, pero sirve para entender por qué el diámetro de los accesorios sí importa hidráulicamente.
Cierre mediante eje excéntrico
Esta llave Genebre utiliza un sistema de cierre mediante eje excéntrico.
A diferencia de una válvula de esfera convencional, el cierre no depende de una bola perforada que gira sobre asientos.
El movimiento del eje genera el desplazamiento necesario para abrir o cerrar el paso.
La geometría excéntrica permite obtener la maniobra necesaria con sólo un cuarto de vuelta del mando.
Esto consigue un accionamiento rápido manteniendo un diseño compacto.
¿Qué significa realmente un eje excéntrico?
Un eje excéntrico tiene su punto de actuación desplazado respecto al centro geométrico.
Al girar, ese pequeño desplazamiento transforma parte del movimiento circular en un movimiento lateral.
Es un principio mecánico muy utilizado cuando interesa generar desplazamiento o presión de cierre a partir de un giro corto.
En esta llave permite realizar la maniobra completa sin necesidad de girar varias veces un volante.
Doble junta tórica de NBR
Genebre incorpora doble junta tórica de NBR en el sistema de estanqueidad.
El NBR es un elastómero.
A diferencia de un metal rígido, puede deformarse ligeramente cuando se comprime.
Esta elasticidad permite que la junta se adapte a pequeñas irregularidades de las superficies y mantenga presión contra ellas.
En términos sencillos, la junta funciona porque está ligeramente comprimida: intenta recuperar su forma y esa reacción ayuda a mantener el contacto necesario para evitar el paso del agua.
¿Por qué dos juntas tóricas?
Utilizar dos juntas proporciona dos superficies consecutivas de estanqueidad alrededor del eje.
Además de mejorar el sellado, distribuye el trabajo entre dos elementos elásticos.
Es especialmente relevante en una zona móvil como el eje, donde debe existir simultáneamente:
libertad de movimiento + estanqueidad.
Latón CW617N: resistencia y facilidad de mecanizado
El cuerpo está fabricado en latón CW617N, conforme a UNE-EN 12165.
El latón es una aleación basada principalmente en cobre y zinc.
Esta combinación proporciona unas propiedades especialmente adecuadas para valvulería:
-
buena resistencia mecánica,
-
facilidad para realizar roscas,
-
buen mecanizado,
-
estabilidad dimensional,
-
y buen comportamiento en numerosas aplicaciones hidráulicas.
En una llave de escuadra es importante poder fabricar con precisión tanto las conexiones roscadas como el alojamiento del eje y las superficies donde trabajan las juntas.
Cromado: acabado y protección exterior
El cuerpo incorpora un acabado pulido y cromado.
Además de mejorar el aspecto visual, el cromado crea una superficie exterior más uniforme y resistente.
Esto resulta especialmente interesante en una llave de escuadra porque habitualmente queda visible debajo de un lavabo, fregadero o aparato sanitario.
El recubrimiento también ayuda a proteger el material base frente a humedad ambiental, manipulación y pequeños agentes externos.
Mando ABS de 1/4 de vuelta
El mando está fabricado en ABS cromado.
El ABS es un polímero técnico que combina rigidez y resistencia al impacto con un peso reducido.
En este componente no necesitamos la misma resistencia mecánica que en el cuerpo de la válvula.
Por eso utilizar un polímero permite obtener una pieza ligera y cómoda de accionar sin aumentar innecesariamente el peso del conjunto.
El recorrido es de sólo 90 grados, lo que permite identificar rápidamente si la llave está abierta o cerrada.
PN10: hasta 10 bar de presión máxima de trabajo
Genebre clasifica esta llave como PN10, con presión máxima de trabajo de 10 bar.
La presión del agua actúa sobre todas las superficies interiores.
Por tanto, no sólo debe resistirla el cuerpo de latón.
También deben mantener su función:
Por eso la presión máxima corresponde siempre al conjunto completo.
Temperatura de trabajo de -20 °C a 110 °C
Genebre establece un intervalo de funcionamiento de:
-20 °C a 110 °C.
La temperatura influye sobre todos los materiales.
El latón experimenta una ligera dilatación térmica, mientras que el NBR modifica parcialmente su elasticidad cuando cambia la temperatura.
Si una junta pierde demasiada elasticidad o cambia excesivamente sus dimensiones, la estanqueidad puede verse afectada.
Por eso respetar el rango térmico indicado por el fabricante es tan importante como respetar la presión máxima.
Diseño alargado de 95 mm
Una característica distintiva de la referencia 3294 04 es su longitud de 95 mm.
Este diseño desplaza hacia el exterior tanto el mando como la conexión de salida.
Puede resultar especialmente útil cuando:
-
la toma queda demasiado hundida,
-
existe revestimiento grueso,
-
necesitamos separar el latiguillo de la pared,
-
o interesa mejorar el acceso al mando.
En estos casos una llave alargada puede evitar la utilización de prolongadores adicionales.
Florón y componentes metálicos
La construcción incorpora además elementos de acero inoxidable, como el florón y el anillo metálico.
El acero inoxidable resulta adecuado en estos elementos porque ofrece una buena resistencia superficial frente a humedad y conserva un aspecto estable en zonas visibles.
Es otro ejemplo de cómo cada material se selecciona según la función concreta que debe realizar.
Datos técnicos
-
Marca: Genebre
-
Referencia fabricante: 3294 04
-
Referencia: 329404
-
Medida: 1/2" x 3/8"
-
Tipo: llave / válvula de escuadra alargada
-
Paso: estándar
-
Entrada: macho 1/2"
-
Salida: macho 3/8"
-
Rosca: BSP según ISO 228/1
-
Sistema de cierre: eje excéntrico Genebre
-
Accionamiento: 1/4 de vuelta
-
Presión máxima: 10 bar
-
Clasificación: PN10
-
Temperatura de trabajo: -20 °C a 110 °C
-
Material del cuerpo: latón CW617N cromado
-
Juntas: NBR
-
Mando: ABS cromado
-
Florón: acero inoxidable
-
Longitud: 95 mm
-
Diámetro exterior indicado: 62 mm
-
Peso aproximado: 0,094 kg
¿Dónde resulta especialmente útil?
La llave de escuadra Genebre 3294 04 resulta adecuada para disponer de un punto de corte independiente antes de grifos, cisternas y otros aparatos conectados mediante latiguillo.
Su formato alargado resulta especialmente útil cuando necesitamos ganar distancia respecto a la pared o mejorar el acceso al mando y a la conexión.
La combinación 1/2" x 3/8" permite además pasar directamente desde la instalación a una conexión habitual de latiguillo sin añadir un reductor adicional.
El resultado es una instalación más sencilla, accesible y fácil de mantener.
