Llave de escuadra doble Genebre 1/2" - 1/2" - 3/8" PN16

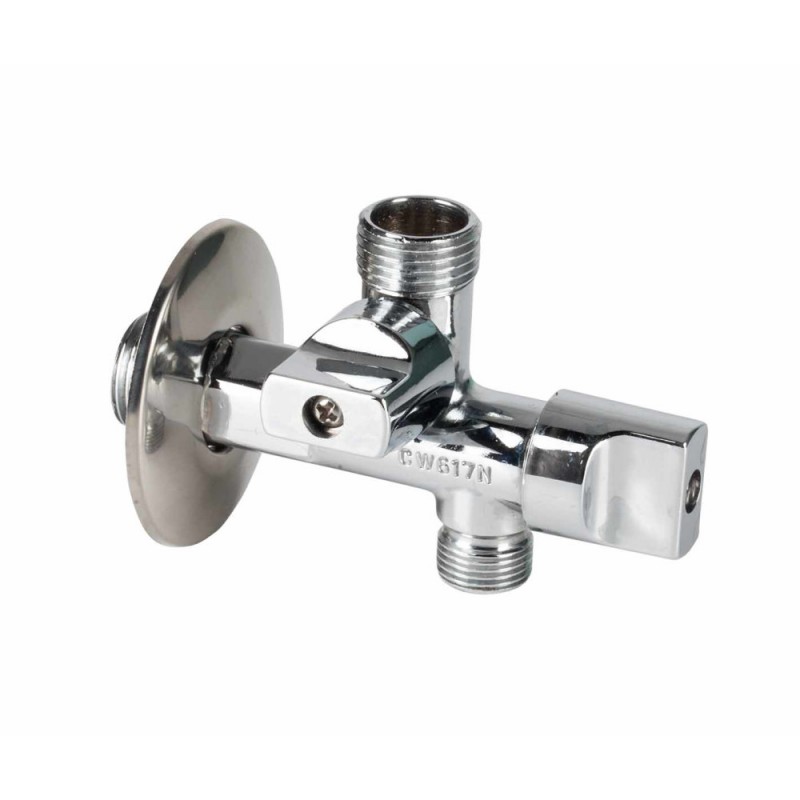

La llave de escuadra doble Genebre 1/2" con salidas de 1/2" y 3/8", referencia 3062 04 03 / 30620403, permite alimentar dos circuitos independientes desde una única toma de agua.
Dispone de una entrada de 1/2" y dos salidas que pueden abrirse o cerrarse por separado, una de 1/2" y otra de 3/8".
Esta configuración resulta especialmente útil cuando desde un mismo punto de pared necesitamos alimentar dos equipos diferentes sin instalar una derivación adicional.
Dos salidas independientes desde una única entrada
La principal ventaja de esta válvula es que transforma una única conexión de entrada en dos puntos de suministro controlables por separado.
En lugar de instalar una T y después dos llaves independientes, podemos concentrar ambas funciones en una sola pieza.
Esto reduce:
-
número de accesorios,
-
longitud total del montaje,
-
número de roscas,
-
puntos potenciales de fuga,
-
y espacio ocupado.
Desde el punto de vista hidráulico y mecánico, simplificar una instalación también puede mejorar su fiabilidad.
Una salida de 1/2" y otra de 3/8"
La válvula distribuye el agua hacia dos conexiones distintas:
salida principal de 1/2"
salida lateral de 3/8"
Esto permite alimentar dos equipos con necesidades de conexión diferentes.
La salida de 1/2" resulta útil cuando interesa mantener una conexión de mayor sección, mientras que la salida de 3/8" encaja bien con numerosos latiguillos y pequeños consumos.
Dividir el caudal no significa duplicarlo
Cuando dos salidas se alimentan desde una única entrada, ambas comparten la capacidad hidráulica disponible aguas arriba.
El caudal total puede expresarse de forma simplificada como:
Qtotal = Q1 + Q2
Si las dos salidas están abiertas al mismo tiempo, el caudal disponible se reparte entre ambas en función de la resistencia hidráulica de cada circuito.
Por eso abrir dos consumos simultáneamente no crea más agua disponible: simplemente reparte el caudal que llega a la válvula.
Cómo decide el agua por dónde circular
El agua tiende a circular preferentemente por el camino que ofrece menor resistencia hidráulica.
Si una de las salidas tiene:
tenderá a recibir una mayor proporción del caudal.
Este comportamiento explica por qué dos salidas conectadas a la misma válvula pueden no recibir exactamente la misma cantidad de agua.
Dos sistemas de cierre distintos en una misma pieza
Una característica especialmente interesante de la Genebre 3062 es que utiliza dos mecanismos de cierre diferentes.
El cierre central trabaja mediante eje excéntrico, mientras que la salida lateral utiliza un cierre mediante esfera.
Esto permite adaptar cada mecanismo a la geometría de la válvula sin aumentar innecesariamente su tamaño.
Cierre central mediante eje excéntrico
El eje excéntrico funciona con su punto de actuación desplazado respecto al centro geométrico.
Cuando gira, transforma parte del movimiento rotatorio en un pequeño desplazamiento lateral.
Ese desplazamiento permite abrir o cerrar el paso con sólo 1/4 de vuelta.
Es un ejemplo sencillo de cómo un movimiento circular puede transformarse mecánicamente en presión de cierre.
Cierre lateral mediante esfera
La segunda salida utiliza una esfera perforada.
Cuando el orificio queda alineado con el conducto, el agua circula.
Al girarla 90 grados, la parte maciza de la esfera queda frente al flujo y lo detiene.
Este sistema permite un accionamiento rápido y compacto.
Por qué Genebre combina dos mecanismos distintos
No siempre tiene sentido utilizar exactamente el mismo sistema en todas las partes de una pieza.
El cierre central y el lateral tienen geometrías diferentes.
Por eso Genebre utiliza:
eje excéntrico en el paso principal
esfera en la salida lateral
Cada mecanismo ocupa el espacio disponible de una forma distinta y permite mantener el conjunto compacto.
Es un buen ejemplo de diseño mecánico adaptado a la función.
Paso estándar
Genebre clasifica esta válvula como de paso estándar.
Eso significa que no estamos ante una válvula de paso total, pero tampoco ante una restricción extrema.
El diseño busca un equilibrio entre:
capacidad hidráulica, tamaño y doble función de salida.
En este tipo de pieza, la prioridad no es conseguir el máximo caudal posible, sino distribuir agua hacia dos circuitos de manera independiente dentro de un cuerpo compacto.
Qué ocurre cuando ambas salidas están abiertas
Cuando una sola salida está abierta, todo el caudal disponible puede dirigirse hacia ella.
Cuando abrimos las dos, el agua se divide.
La presión disponible en cada rama dependerá de:
-
presión de entrada,
-
diámetro de cada salida,
-
caudal solicitado por los equipos,
-
longitud de las tuberías,
-
y pérdidas de carga posteriores.
Por eso dos equipos conectados a la misma toma pueden influirse ligeramente entre ellos si funcionan simultáneamente.
Asientos de PTFE
La salida con cierre de esfera utiliza asientos de PTFE.
El PTFE tiene un coeficiente de fricción muy bajo y una elevada estabilidad química.
Esto permite que la esfera pueda girar sobre el asiento sin necesitar grandes esfuerzos, mientras se mantiene el contacto necesario para asegurar la estanqueidad.
En términos sencillos, buscamos que el material permita:
deslizamiento cuando movemos la válvula y sellado cuando la dejamos cerrada.
Latón cromado
El cuerpo está fabricado en latón conforme a UNE-EN 12165, con acabado cromado y pulido.
El latón es una aleación basada principalmente en cobre y zinc.
Su combinación de resistencia mecánica y facilidad de mecanizado resulta especialmente útil en una pieza compleja como ésta, donde hay que fabricar:
-
tres conexiones roscadas,
-
varios pasos interiores,
-
dos mecanismos de cierre,
-
alojamientos de juntas,
-
y superficies de estanqueidad.
La química del latón también importa
El comportamiento de una aleación depende de cómo están combinados sus elementos.
El cobre aporta buenas propiedades frente a numerosos entornos hidráulicos.
El zinc modifica la estructura de la aleación y mejora características mecánicas y de mecanizado.
Por eso el latón permite fabricar componentes pequeños, resistentes y con geometrías internas relativamente complejas.
Mandos ABS de 1/4 de vuelta
Los mandos están fabricados en ABS y realizan la maniobra completa con un giro aproximado de 90 grados.
El ABS es un polímero técnico que combina:
No necesitamos utilizar latón en los mandos porque su función mecánica es mucho menos exigente que la del cuerpo.
PN16: hasta 16 bar
Genebre clasifica esta válvula como PN16.
Esto significa que la presión máxima de trabajo indicada es de 16 bar dentro de las condiciones definidas por fabricante.
La presión actúa sobre todas las superficies internas de la pieza.
En este caso resulta especialmente interesante porque tenemos:
Todo el conjunto debe mantener simultáneamente resistencia y estanqueidad.
Temperatura máxima de 110 °C
La documentación vigente de Genebre establece una temperatura máxima de:
110 °C.
La temperatura afecta al comportamiento dimensional y mecánico de todos los materiales.
El latón se dilata ligeramente.
Los polímeros y elementos de estanqueidad también modifican sus propiedades.
Por eso la presión máxima nunca debe analizarse completamente separada de la temperatura de funcionamiento.
Dimensiones de la Genebre 3062 04 03
La ficha técnica de fabricante indica para esta referencia:
Estas dimensiones son especialmente útiles para verificar el espacio disponible porque una válvula doble ocupa más volumen que una llave de escuadra convencional.
Datos técnicos
-
Marca: Genebre
-
Serie: 3062
-
Referencia fabricante: 3062 04 03
-
Referencia: 30620403
-
EAN: 8428381284031
-
Entrada: 1/2"
-
Salida principal: 1/2"
-
Salida lateral: 3/8"
-
Tipo: válvula de dos salidas independientes
-
Paso: estándar
-
Presión máxima: 16 bar
-
Clasificación: PN16
-
Temperatura máxima: 110 °C
-
Material del cuerpo: latón cromado y pulido según UNE-EN 12165
-
Conexiones: BSP macho según ISO 228/1
-
Cierre principal: eje excéntrico
-
Cierre lateral: esfera
-
Asientos: PTFE
-
Mandos: ABS de 1/4 de vuelta
-
Longitud: 101 mm
-
Dimensión A: 39 mm
-
Dimensión B: 37 mm
-
Dimensión C: 24 mm
-
Peso actual aproximado: 0,156 kg
¿Cuándo interesa una llave con dos salidas independientes?
Este tipo de válvula resulta especialmente útil cuando desde una única toma de pared necesitamos alimentar dos equipos independientes.
Permite cerrar uno de ellos sin dejar sin suministro al otro.
Puede ser útil, por ejemplo, cuando queremos alimentar dos aparatos o derivaciones desde una única conexión sin instalar una T más dos válvulas adicionales.
La Genebre 3062 04 03 concentra en una sola pieza derivación, control independiente y cambio de dirección, reduciendo el número de componentes necesarios.
