Válvula de esfera mini Genebre 3/8" H-H PN16

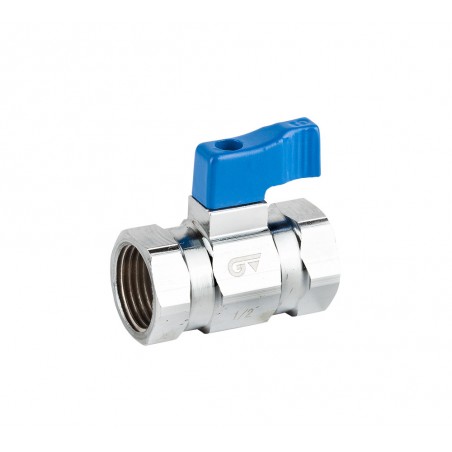

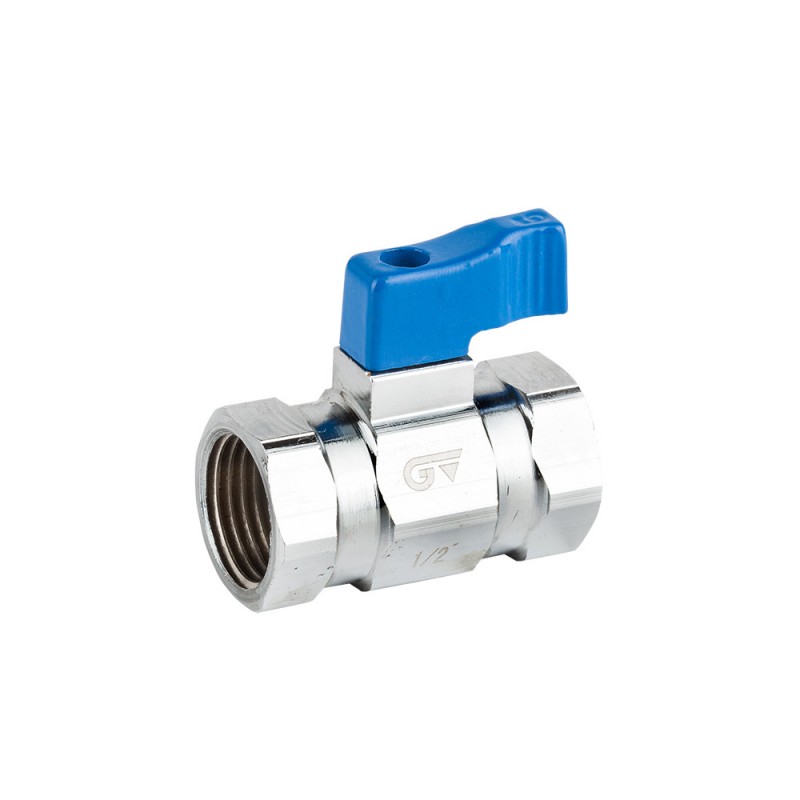

La válvula de esfera mini Genebre 3/8" hembra-hembra, referencia 3096 03 / 309603, es una válvula de corte compacta diseñada para instalaciones en las que se necesita controlar el paso del agua disponiendo de poco espacio para el montaje.
Pertenece a la serie mini 3096 de Genebre, con conexiones roscadas hembra-hembra, cuerpo de latón CW617N cromado, asientos de PTFE y accionamiento mediante palomilla de aluminio.
Diseño mini: menos volumen manteniendo la función de corte
Una válvula mini utiliza un cuerpo considerablemente más compacto que una válvula de esfera convencional.
Para conseguir esas dimensiones reducidas, Genebre emplea en este modelo un paso reducido de 8 mm.
Esto significa que el diámetro interior por el que circula el agua es menor que el diámetro nominal de la conexión de 3/8".
Desde el punto de vista hidráulico existe una diferencia importante.
Cuando un fluido atraviesa una sección más pequeña, su velocidad aumenta para mantener el caudal. Al aumentar la velocidad también crecen las turbulencias y las pérdidas de energía producidas por el rozamiento.
Por esta razón, una válvula de paso reducido ofrece normalmente una mayor resistencia hidráulica que una válvula de paso total del mismo diámetro nominal.
A cambio obtenemos una ventaja muy práctica: un cuerpo mucho más pequeño y fácil de instalar en zonas con espacio limitado.
¿Por qué importa el paso interior de 8 mm?
El agua no interpreta el tamaño de una válvula por la rosca exterior, sino por la sección real disponible para circular.
En esta válvula, Genebre especifica un diámetro de paso de 8 mm.
El área de circulación depende del cuadrado del radio, por lo que pequeñas modificaciones del diámetro interior pueden producir diferencias apreciables en la sección disponible.
Esto explica por qué una válvula mini resulta especialmente adecuada para corte y aislamiento en líneas de pequeño caudal, pero no tiene por qué ser la mejor elección si el objetivo principal es minimizar al máximo la pérdida de carga.
Cierre mediante esfera: sólo un cuarto de vuelta
El funcionamiento se basa en una esfera perforada situada en el interior del cuerpo.
Cuando el orificio de la esfera queda alineado con la tubería, el agua puede atravesar la válvula.
Al girar la palomilla aproximadamente 90 grados, la parte maciza de la esfera se coloca perpendicular al conducto y bloquea el paso del fluido.
Este sistema permite pasar rápidamente de una posición completamente abierta a una posición cerrada sin necesidad de realizar varias vueltas, como ocurre en otros tipos de válvula.
Asientos de PTFE: baja fricción y estabilidad química
La esfera trabaja apoyada sobre asientos de PTFE.
El PTFE presenta un coeficiente de fricción muy bajo, lo que permite que la superficie metálica de la esfera pueda deslizarse sobre el asiento con poco esfuerzo.
Al mismo tiempo posee una elevada estabilidad frente a numerosos agentes químicos y mantiene buenas propiedades de estanqueidad dentro de un amplio intervalo de temperaturas.
En la práctica, estas propiedades permiten combinar dos necesidades aparentemente contrarias:
mantener suficiente presión sobre la esfera para producir el cierre y permitir al mismo tiempo que pueda girar con facilidad.
Junta tórica de NBR
Además de los asientos de PTFE, Genebre utiliza una junta tórica de NBR en el conjunto.
El NBR es un elastómero ampliamente utilizado en sistemas hidráulicos por su flexibilidad y capacidad para adaptarse a pequeñas irregularidades superficiales.
Mientras el PTFE trabaja especialmente bien como superficie de deslizamiento y asiento de la esfera, el carácter elástico del NBR permite realizar funciones de sellado en otras zonas de la válvula.
Esta combinación de materiales muestra algo habitual en hidráulica: no existe un único material perfecto para todas las funciones, por lo que cada componente se selecciona según el trabajo mecánico y químico que debe realizar.
Cuerpo de latón CW617N cromado
El cuerpo principal está fabricado en latón CW617N conforme a UNE-EN 12165.
El latón es una aleación basada principalmente en cobre y zinc.
El cobre aporta resistencia frente a numerosos procesos de corrosión propios de las instalaciones hidráulicas, mientras que la incorporación de zinc permite conseguir una aleación con buenas propiedades mecánicas y una elevada facilidad de mecanizado.
Esto resulta especialmente importante en una válvula pequeña, donde es necesario fabricar roscas, alojamientos y superficies interiores con tolerancias precisas.
El acabado cromado protege adicionalmente la superficie exterior y mejora su resistencia frente al ambiente y la manipulación.
PN16: hasta 16 bar de presión máxima de trabajo
Genebre especifica para esta válvula una presión máxima de trabajo de 16 bar, PN16.
La presión de un líquido genera fuerzas sobre todas las superficies internas que lo contienen.
Por eso, al aumentar la presión no sólo aumenta el esfuerzo soportado por el cuerpo de latón: también deben mantener su geometría y estanqueidad la esfera, los asientos, el eje y las juntas.
En una válvula tan compacta, el diseño del conjunto es especialmente importante porque todos esos componentes deben soportar la presión ocupando un volumen muy reducido.
Temperatura de trabajo de -20 °C a 110 °C
La documentación técnica vigente de Genebre establece un intervalo de utilización de:
-20 °C a 110 °C.
La temperatura es importante porque los distintos materiales que forman la válvula no reaccionan de la misma manera frente al calor.
El latón experimenta dilatación térmica, mientras que materiales poliméricos como el PTFE y el NBR modifican también ligeramente su elasticidad y dimensiones.
Por eso los límites de temperatura establecidos por el fabricante deben respetarse aunque la presión del circuito se encuentre por debajo del máximo permitido.
Roscas BSP hembra-hembra de 3/8"
Los dos extremos de conexión son rosca gas BSP hembra-hembra de 3/8" según ISO 228/1.
La configuración H-H permite conectar directamente dos componentes con terminaciones macho, manteniendo un montaje muy compacto.
Es especialmente práctica en pequeños circuitos, derivaciones, equipos o zonas donde una válvula convencional ocuparía demasiado espacio.
Dimensiones compactas
La variante de 3/8" presenta las siguientes dimensiones oficiales:
Estas dimensiones permiten entender la principal ventaja de esta gama: conseguir un elemento de corte completo dentro de un cuerpo de sólo 42 mm de longitud.
Datos técnicos
-
Marca: Genebre
-
Serie: 3096
-
Referencia fabricante: 3096 03
-
Referencia: 309603
-
Medida: 3/8"
-
Conexiones: hembra-hembra
-
Rosca: BSP según ISO 228/1
-
Tipo: válvula de esfera mini
-
Paso: reducido
-
Paso interior: 8 mm
-
Presión máxima de trabajo: 16 bar
-
Clasificación: PN16
-
Temperatura de trabajo: -20 °C a 110 °C
-
Material del cuerpo: latón CW617N cromado
-
Esfera: latón cromado
-
Asientos: PTFE
-
Junta tórica: NBR
-
Palomilla: aluminio pintado
-
Longitud: 42 mm
-
Altura: 30 mm
-
Anchura de mando: 22 mm
-
Peso aproximado: 0,075 kg
-
Agua de consumo humano: cumple DWD 2020/2184/UE y RD 3/2023 según documentación vigente de Genebre
¿Cuándo interesa utilizar una válvula mini?
Una válvula mini resulta especialmente útil cuando el espacio disponible es más importante que conseguir la mínima pérdida de carga posible.
Su tamaño compacto permite instalarla en derivaciones, conexiones de equipos, pequeños circuitos y zonas congestionadas donde una válvula convencional puede resultar demasiado voluminosa.
En instalaciones donde circulan caudales elevados o donde cada pérdida de presión resulta importante, conviene valorar una válvula de paso total.
En cambio, cuando necesitamos principalmente una solución de corte compacta, rápida y fiable, la Genebre 3096 03 ofrece una combinación especialmente práctica de tamaño reducido, construcción metálica y accionamiento de cuarto de vuelta.
