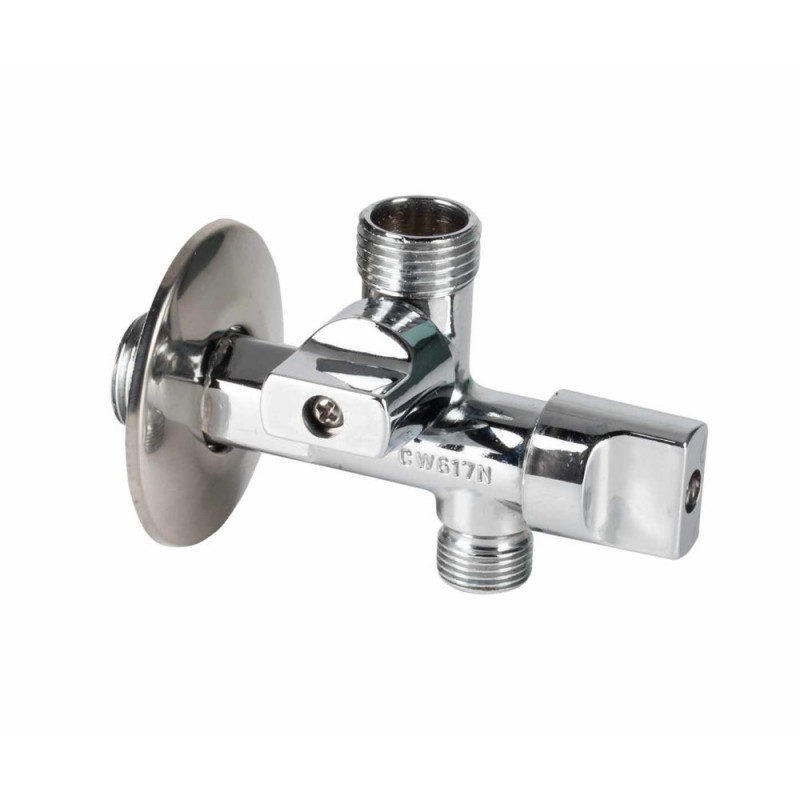

Llave doble Genebre 1/2" - 1/2" - 1/2" PN16
La llave doble Genebre 1/2" - 1/2" - 1/2", referencia 3062 04 04 / 30620404, permite obtener dos salidas independientes de 1/2" a partir de una única toma de alimentación.
La pieza integra en un mismo cuerpo la función de derivación y dos sistemas de corte independientes, evitando tener que montar una T y dos válvulas separadas.
Está fabricada en latón cromado y pulido, dispone de paso estándar y utiliza dos mecanismos de cierre distintos: eje excéntrico en el paso principal y esfera en la salida lateral.
Dos salidas iguales de 1/2": una diferencia importante
A diferencia de la variante 1/2" - 1/2" - 3/8", esta referencia incorpora dos salidas de 1/2".
Esto permite alimentar dos ramales con la misma medida nominal y evita introducir una reducción en una de las derivaciones.
Puede resultar especialmente útil cuando ambos consumos necesitan una conexión equivalente o cuando queremos mantener mayor libertad para elegir posteriormente los equipos conectados.
Una sola entrada no significa dos caudales completos
Aunque tengamos dos salidas de 1/2", ambas se alimentan desde una única entrada.
Por tanto, el caudal total disponible sigue estando limitado por la instalación aguas arriba.
De forma simplificada:
Q total = Q salida 1 + Q salida 2
Si ambas salidas están abiertas simultáneamente, comparten el caudal que llega a la válvula.
Esto significa que disponer de dos conexiones del mismo diámetro no duplica automáticamente la capacidad hidráulica de la toma.
Cómo se reparte el agua entre las dos salidas
El reparto de caudal depende de la resistencia que presente cada ramal.
El agua circulará en mayor proporción por el circuito que ofrezca menor resistencia hidráulica.
Influyen factores como:
Por eso dos salidas geométricamente iguales pueden transportar caudales diferentes si las instalaciones posteriores no son equivalentes.
Qué ocurre si abrimos las dos salidas a la vez
Si sólo una salida está abierta, prácticamente todo el caudal disponible puede dirigirse hacia ella.
Al abrir también la segunda, el flujo se reparte.
Si la instalación dispone de presión y sección suficientes, ambos equipos podrán funcionar correctamente.
Si la alimentación está muy limitada, la apertura simultánea puede provocar una reducción perceptible del caudal en cada rama.
Este comportamiento no depende únicamente de la válvula, sino del circuito completo.
Paso estándar
Genebre clasifica la serie 3062 como de paso estándar.
Esto significa que el diseño busca un equilibrio entre:
capacidad hidráulica, tamaño compacto y doble funcionalidad.
No estamos ante una válvula de gran paso industrial, pero tampoco ante una válvula mini especialmente restrictiva.
En este producto, la ventaja principal está en combinar derivación y dos cortes independientes en un único cuerpo.
Dos sistemas de cierre en la misma válvula
Genebre utiliza un diseño especialmente interesante:
cierre central mediante eje excéntrico
cierre lateral mediante esfera
Ambos permiten realizar la maniobra con mandos independientes de 1/4 de vuelta.
La utilización de dos mecanismos diferentes responde a la geometría interna del conjunto.
No todas las zonas de una válvula ofrecen el mismo espacio ni necesitan el mismo movimiento.
Cierre central mediante eje excéntrico
Un eje excéntrico tiene su punto de actuación desplazado respecto a su centro geométrico.
Al girarlo, parte del movimiento circular se transforma en desplazamiento lateral.
Ese principio mecánico permite generar la presión necesaria para realizar el cierre utilizando un recorrido de giro muy pequeño.
Es una forma eficaz de conseguir una válvula compacta de cuarto de vuelta.
Cierre lateral mediante esfera
La segunda salida utiliza una esfera perforada.
Cuando el orificio queda alineado con el conducto, el agua puede circular.
Con un giro de 90 grados, la zona maciza de la esfera queda perpendicular al flujo y lo bloquea.
Este sistema es especialmente adecuado para un cierre rápido y ocupa poco espacio dentro del cuerpo.
Independencia de los dos circuitos
Una de las ventajas más importantes de esta válvula es poder cerrar cada salida de forma independiente.
Esto permite realizar mantenimiento en uno de los equipos conectados sin necesidad de dejar fuera de servicio el otro.
En una instalación doméstica o técnica, esa independencia puede simplificar mucho futuras intervenciones.
PTFE en el cierre de esfera
Genebre utiliza asientos de PTFE en el mecanismo de esfera.
El PTFE posee un coeficiente de fricción muy bajo.
Esta propiedad permite que la esfera pueda girar sobre el asiento sin necesitar un esfuerzo elevado y mantenga al mismo tiempo una superficie estable de sellado.
Es una combinación muy útil en valvulería:
baja fricción durante el movimiento + estanqueidad cuando permanece cerrada.
Por qué importa el rozamiento
Cuando dos superficies se desplazan una sobre otra aparece una fuerza que se opone al movimiento.
Esa fuerza depende de los materiales y de la presión existente entre las superficies.
Un material con bajo coeficiente de fricción reduce el esfuerzo necesario para accionar el mecanismo.
En una válvula pequeña, esto ayuda a mantener un accionamiento suave incluso después de muchas maniobras.
Latón cromado y pulido
El cuerpo está construido en latón conforme a UNE-EN 12165, cromado y pulido.
El latón es una aleación basada principalmente en cobre y zinc.
Su utilización en válvulas se debe a una combinación de propiedades:
-
resistencia mecánica,
-
facilidad de mecanizado,
-
estabilidad dimensional,
-
posibilidad de fabricar roscas precisas,
-
y buen comportamiento en numerosas instalaciones hidráulicas.
La mecanización es especialmente importante aquí
Esta válvula concentra en un solo cuerpo:
-
tres conexiones roscadas,
-
dos mecanismos de cierre,
-
distintos conductos interiores,
-
alojamientos de juntas,
-
y superficies de estanqueidad.
Fabricar correctamente todas esas geometrías dentro de una pieza compacta requiere un material que pueda mecanizarse con precisión.
El latón resulta especialmente adecuado para este tipo de construcción.
Tres conexiones macho BSP
Genebre especifica extremos roscados gas BSP macho según ISO 228/1.
La configuración de esta variante es:
entrada: 1/2"
salida 1: 1/2"
salida 2: 1/2"
Esta igualdad de medidas simplifica bastante la selección de accesorios posteriores.
PN16: presión máxima de 16 bar
La serie está clasificada como PN16, con presión máxima de trabajo de 16 bar dentro de las condiciones indicadas por Genebre.
En una válvula de doble salida, la presión actúa simultáneamente sobre múltiples zonas internas.
Deben resistirla conjuntamente:
-
cuerpo,
-
ejes,
-
esfera,
-
asientos,
-
juntas,
-
y conexiones.
La presión nominal representa por tanto el comportamiento del conjunto completo.
Temperatura máxima de 110 °C
Genebre establece una temperatura máxima de trabajo de 110 °C.
La temperatura modifica el comportamiento de los materiales.
El latón experimenta dilatación térmica.
Los materiales de estanqueidad también pueden modificar ligeramente sus propiedades mecánicas.
Por eso presión y temperatura deben respetarse de forma conjunta.
Dimensiones y peso
La documentación histórica de Genebre daba aproximadamente 0,153 kg para esta variante, mientras que la página oficial actual muestra 0,156 kg.
Para la ficha comercial utilizaría:
Peso aproximado: 0,156 kg
porque es el dato actualmente publicado por el fabricante.
Datos técnicos
-
Marca: Genebre
-
Serie: 3062
-
Referencia fabricante: 3062 04 04
-
Referencia: 30620404
-
EAN: 8428381284048
-
Entrada: 1/2"
-
Salida 1: 1/2"
-
Salida 2: 1/2"
-
Tipo: válvula de dos salidas independientes
-
Paso: estándar
-
Conexiones: BSP macho
-
Norma de rosca: ISO 228/1
-
Presión máxima de trabajo: 16 bar
-
Clasificación: PN16
-
Temperatura máxima: 110 °C
-
Material del cuerpo: latón cromado y pulido
-
Cierre principal: eje excéntrico
-
Cierre lateral: esfera
-
Asientos de esfera: PTFE
-
Mandos: ABS de 1/4 de vuelta
-
Peso actual aproximado: 0,156 kg
¿Cuándo interesa elegir dos salidas de 1/2"?
Esta variante resulta especialmente útil cuando necesitamos alimentar dos ramales independientes manteniendo 1/2" de conexión en ambos.
Permite centralizar en una sola pieza la derivación y el corte individual de cada circuito.
Frente a montar una T con dos válvulas independientes, puede reducir el número de accesorios y simplificar el montaje.
La Genebre 3062 04 04 resulta por tanto una solución práctica cuando buscamos dos salidas iguales, control independiente y una instalación compacta.
