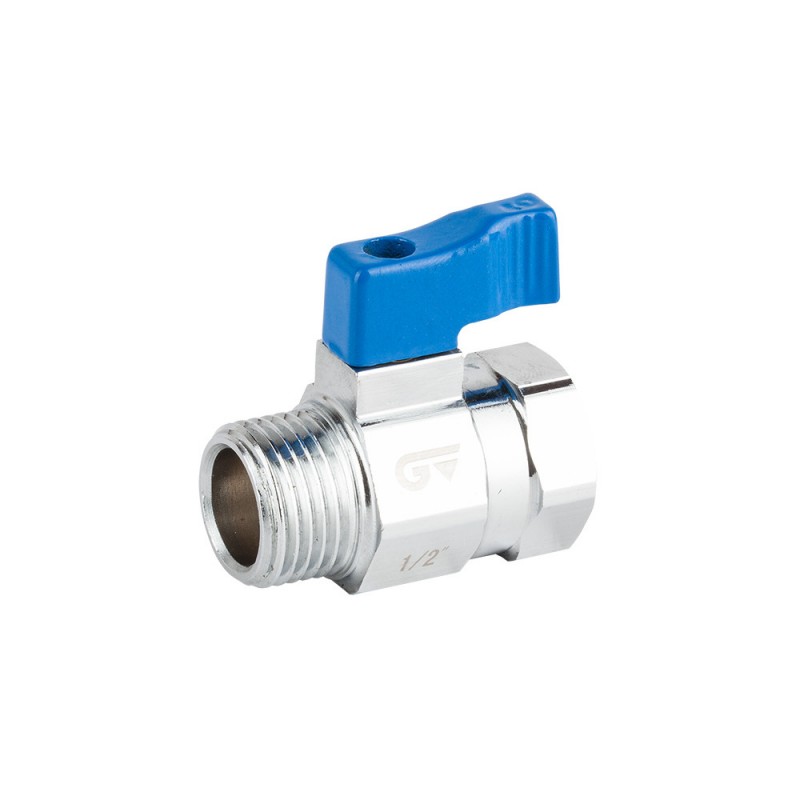

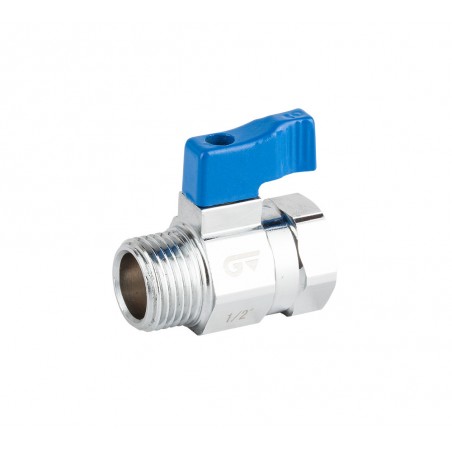

Válvula de esfera mini Genebre 3/8" M-H PN16
La válvula de esfera mini Genebre 3/8" macho-hembra, referencia 3097 03 / 309703, está diseñada para realizar el corte del fluido ocupando muy poco espacio y permitiendo una conexión directa entre un extremo macho y otro hembra.
Pertenece a la serie 3097 de Genebre y combina un cuerpo compacto de latón CW617N cromado, conexiones BSP macho-hembra, asientos de PTFE y accionamiento mediante palomilla de aluminio.
Conexión macho-hembra: menos piezas y una instalación más compacta
Una de las diferencias más interesantes frente a la serie 3096 hembra-hembra es la configuración de sus conexiones.
Esta válvula dispone de:
Entrada/salida macho de 3/8" + hembra de 3/8".
Esto permite instalarla directamente entre componentes que, de otro modo, podrían necesitar un machón o accesorio intermedio.
Cada accesorio adicional introduce longitud, uniones y puntos potenciales de pérdida de carga o fuga.
Por eso, utilizar una válvula macho-hembra cuando la instalación lo permite no sólo ahorra espacio: también puede simplificar hidráulica y mecánicamente el conjunto.
Paso reducido de 10 mm: qué ocurre realmente dentro de una válvula mini
Aunque las conexiones sean de 3/8", el conducto interior de la válvula tiene un diámetro de paso de 10 mm.
Genebre clasifica por ello esta válvula como de paso reducido.
Cuando un fluido pasa de una sección mayor a otra menor, para mantener el mismo caudal debe aumentar localmente su velocidad.
Ese aumento de velocidad genera una mayor pérdida de energía debido a turbulencias y rozamientos.
Por eso una válvula mini de paso reducido presenta normalmente una pérdida de carga superior a una válvula de paso total de la misma conexión nominal.
La ventaja está en el otro lado de la balanza: podemos disponer de una válvula completa de 3/8" en sólo 44 mm de longitud.
Kv 8: una cifra que nos dice cómo respira hidráulicamente la válvula
Genebre asigna a la medida de 3/8" un valor Kv 8.
El Kv representa el caudal de agua, expresado en m³/h, que atraviesa una válvula provocando una pérdida de presión de 1 bar bajo condiciones normalizadas.
No significa que la válvula deba trabajar normalmente con ese caudal.
Su utilidad es permitir comparar la resistencia hidráulica de distintos componentes.
Cuanto mayor es el Kv, menor es la oposición que ofrece la válvula al paso del fluido para unas mismas condiciones.
En esta válvula, el Kv 8 es coherente con su diseño de paso reducido de 10 mm: ofrece una capacidad suficiente para numerosas líneas de pequeño y medio caudal, pero no pretende comportarse como una válvula de paso total.
El diámetro importa más de lo que parece
El área disponible para el paso del agua se calcula mediante:
A = π · r²
El radio aparece elevado al cuadrado.
Eso significa que la superficie por la que circula el agua no aumenta de manera proporcional al diámetro.
Por esta razón, reducir unos pocos milímetros un paso interior puede provocar una disminución bastante mayor de la sección hidráulica efectiva.
Es uno de los motivos por los que, al dimensionar una instalación, no debemos mirar únicamente la medida de la rosca: también importa el diámetro real que tiene el componente por dentro.
Cierre de esfera en sólo 90°
En el interior de la válvula existe una esfera perforada.
Cuando su perforación queda alineada con la tubería, el fluido puede circular.
Al girar la palomilla aproximadamente 90 grados, la parte maciza de la esfera queda atravesada frente al conducto y detiene el paso.
Este sistema permite realizar un corte rápido sin necesidad de varias vueltas.
Además, una válvula de esfera está diseñada fundamentalmente para trabajar abierta o cerrada, no como elemento de regulación continua del caudal.
Trabajar durante largos periodos con la esfera parcialmente cerrada aumenta la velocidad y las turbulencias en la zona de paso, generando pérdidas de carga adicionales.
PTFE: reducir el rozamiento sin perder estanqueidad
La esfera apoya sobre asientos de PTFE.
El PTFE posee un coeficiente de fricción muy bajo y una elevada estabilidad química.
Esto resulta especialmente útil en una válvula porque necesitamos que la esfera pueda desplazarse sobre el asiento con poco esfuerzo y que, al mismo tiempo, exista suficiente contacto para producir un buen cierre.
Podemos verlo como un equilibrio entre dos necesidades:
deslizamiento y estanqueidad.
Si el asiento ofreciese demasiada fricción, la palomilla sería difícil de accionar.
Si no fuese capaz de adaptarse suficientemente a la esfera, el cierre podría perder efectividad.
Junta tórica de NBR: otro material para otra función
La documentación técnica de Genebre especifica también una junta tórica de NBR.
El NBR es un elastómero y se comporta de manera distinta al PTFE.
Mientras el PTFE resulta muy adecuado para superficies deslizantes, el NBR posee mayor elasticidad y puede deformarse para adaptarse a pequeñas irregularidades entre las piezas.
Es un buen ejemplo de cómo se diseña una válvula:
no se utiliza el mismo material en todas partes porque cada elemento tiene que cumplir una función diferente.
El latón aporta resistencia estructural, el PTFE facilita el movimiento y el sellado de la esfera y el NBR aprovecha su elasticidad para realizar otras funciones de estanqueidad.
Latón CW617N: cobre y zinc trabajando juntos
El cuerpo está fabricado en latón CW617N cromado.
El latón es fundamentalmente una aleación de cobre y zinc.
La combinación permite conseguir un material con buena resistencia mecánica y una excelente aptitud para ser mecanizado.
Esto es especialmente importante en una pieza pequeña como ésta.
En sólo unos centímetros deben fabricarse con precisión:
las roscas, el alojamiento de la esfera, los asientos, el eje y los distintos puntos de estanqueidad.
Una fabricación precisa ayuda a que todas esas superficies trabajen correctamente cuando la válvula está sometida a presión.
Cromado: no es solamente estética
El acabado cromado proporciona una superficie exterior más resistente y uniforme.
Desde el punto de vista químico, el comportamiento frente al ambiente depende en buena medida de la superficie expuesta.
Aplicar un acabado protector ayuda a aislar parcialmente el material base de determinados agentes externos y también mejora su comportamiento frente a la manipulación habitual durante el montaje.
Por eso el cromado no cumple únicamente una función estética.
PN16: la presión empuja en todas direcciones
La válvula está clasificada como PN16, con una presión máxima de trabajo indicada por Genebre de 16 bar.
La presión de un líquido no actúa únicamente en la dirección en la que circula.
Dentro de una válvula cerrada ejerce fuerzas sobre prácticamente todas las superficies que lo contienen.
Por ello deben soportar el esfuerzo conjuntamente:
el cuerpo, la tapa, la esfera, los asientos, el eje, las juntas y las conexiones roscadas.
La resistencia de la válvula no depende únicamente del cuerpo metálico, sino del comportamiento de todo el conjunto.
Temperatura de trabajo: -20 °C a 110 °C
Genebre establece para esta válvula un intervalo de:
-20 °C a 110 °C.
Esto es importante porque los materiales modifican sus propiedades con la temperatura.
El latón experimenta una ligera dilatación térmica.
El PTFE y el NBR también cambian parcialmente sus dimensiones y comportamiento mecánico.
Por eso la temperatura máxima de una válvula no es un dato arbitrario: existe porque todos sus componentes deben mantener conjuntamente su función dentro de unas condiciones determinadas.
Presión y temperatura están relacionadas
Una instalación no debe analizarse pensando únicamente en:
“Esta válvula aguanta 16 bar”.
La presión máxima está relacionada con la temperatura de funcionamiento.
A medida que cambian las condiciones térmicas también cambia el comportamiento mecánico de materiales y juntas.
Por este motivo, para trabajar cerca de los límites de presión o temperatura siempre debe consultarse la curva presión-temperatura indicada por el fabricante.
Rosca BSP macho-hembra según ISO 228/1
Las conexiones son BSP macho-hembra de 3/8" según ISO 228/1.
La combinación M-H permite integrar la válvula de forma directa en numerosas configuraciones de instalación y puede eliminar adaptadores intermedios.
Además de ahorrar espacio, reducir el número de uniones simplifica el montaje y disminuye el número de puntos que posteriormente será necesario revisar.
Dimensiones compactas
Para la referencia 3097 03, Genebre establece:
Con una longitud de sólo 44 mm, la válvula permite disponer de corte y conexión macho-hembra en un espacio realmente reducido.
Datos técnicos
-
Marca: Genebre
-
Serie: 3097
-
Referencia fabricante: 3097 03
-
Referencia: 309703
-
Medida: 3/8"
-
Tipo: válvula de esfera mini
-
Conexiones: macho-hembra
-
Rosca: BSP según ISO 228/1
-
Paso: reducido
-
Diámetro interior de paso: 10 mm
-
Kv: 8
-
Presión máxima de trabajo: 16 bar
-
Clasificación: PN16
-
Temperatura de trabajo: -20 °C a 110 °C
-
Material del cuerpo: latón CW617N cromado
-
Esfera: latón cromado
-
Asientos: PTFE
-
Junta tórica: NBR
-
Eje: latón
-
Palomilla: aluminio pintado
-
Tornillo: acero AISI 201
-
Altura: 33 mm
-
Longitud: 44 mm
-
Anchura del mando: 22 mm
-
Peso actual aproximado indicado por Genebre: 0,095 kg
¿Cuándo interesa elegir una válvula mini macho-hembra?
Esta configuración resulta especialmente interesante cuando necesitamos instalar una válvula entre dos componentes y la combinación de roscas permite conectarlos directamente sin añadir un machón intermedio.
Es especialmente útil en espacios reducidos, pequeñas derivaciones, conexiones de equipos y circuitos auxiliares.
Si el objetivo principal es transportar grandes caudales con la mínima pérdida de presión posible, conviene valorar una válvula de paso total.
Cuando necesitamos reducir espacio, número de accesorios y disponer de un corte rápido, la Genebre 3097 03 ofrece una solución especialmente práctica.
