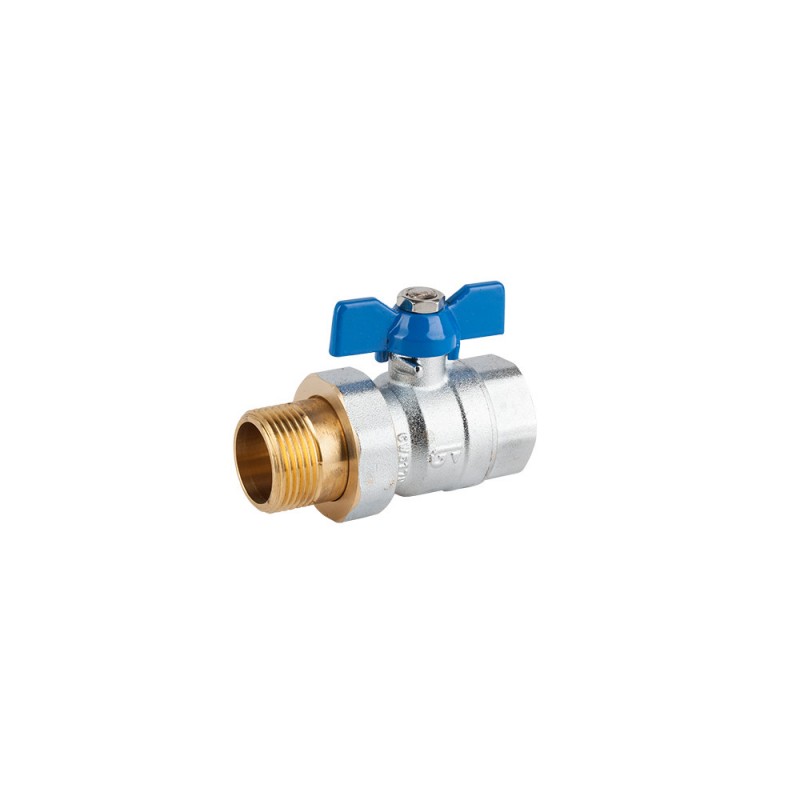

Válvula de esfera Genebre 3/4" con racor loco PN25
La válvula de esfera Genebre 3/4" con racor loco, referencia 3046 05 / 304605, está diseñada para realizar el corte del caudal en instalaciones hidráulicas incorporando además una unión desmontable que facilita tanto el montaje como futuras intervenciones sobre la instalación.
Está fabricada con cuerpo de latón CW617N cromado, dispone de paso total y utiliza conexiones roscadas BSP macho-hembra de 3/4".
Paso total: menos resistencia al movimiento del agua
Cuando el agua circula por una tubería, cualquier estrechamiento obliga al fluido a aumentar su velocidad localmente y genera turbulencias y pérdidas de presión.
En esta válvula, el diseño de paso total mantiene un diámetro interior amplio cuando permanece completamente abierta. Esto ayuda a reducir la resistencia hidráulica y permite que la instalación conserve mejor su caudal disponible.
En términos sencillos: cuanto menos obligamos al agua a cambiar bruscamente de velocidad y dirección, menos energía pierde durante su recorrido.
La versión de 3/4" dispone de un valor Kv 30, dato que expresa la capacidad de paso de la válvula y permite comparar hidráulicamente distintos elementos de una instalación.
Racor desmontable: una pequeña diferencia que facilita mucho el mantenimiento
El racor incorporado permite separar la válvula de la instalación sin tener que girar completamente las tuberías o los equipos conectados.
Esta característica resulta especialmente útil en instalaciones donde posteriormente puede ser necesario desmontar una bomba, acumulador, equipo de climatización, contador u otro componente.
Además de facilitar el montaje inicial, disminuye el número de maniobras mecánicas necesarias durante una reparación.
Cuerpo de latón CW617N cromado
El cuerpo está fabricado en latón CW617N, una aleación de cobre y zinc ampliamente utilizada en componentes destinados al transporte de agua.
La elección del latón no es casual. El cobre aporta buena resistencia frente a numerosos procesos de corrosión presentes en instalaciones hidráulicas, mientras que la composición de la aleación permite obtener piezas resistentes y mecanizables capaces de soportar presión de servicio.
El acabado cromado añade una capa superficial que protege el material y proporciona un acabado exterior más resistente.
Cierre mediante esfera y asientos de PTFE
El corte del agua se produce mediante el giro de una esfera interior.
Con sólo un cuarto de vuelta, el orificio de la esfera queda alineado con la tubería para permitir el paso del agua o perpendicular a ella para detenerlo.
Los asientos de cierre están fabricados en PTFE, un material de muy baja fricción y elevada estabilidad química.
Esta baja fricción permite que la esfera pueda girar manteniendo al mismo tiempo un contacto suficiente con los asientos para conseguir el cierre. Es precisamente este equilibrio entre rozamiento reducido y capacidad de sellado una de las razones por las que el PTFE se utiliza habitualmente en válvulas de esfera.
Presión nominal PN25
La válvula está clasificada como PN25, con una presión máxima indicada por el fabricante de 25 bar dentro de sus condiciones de utilización.
La presión representa la fuerza que ejerce el fluido sobre una determinada superficie. Al aumentar la presión también aumenta el esfuerzo que deben soportar el cuerpo de la válvula, la esfera, las juntas y las conexiones roscadas.
Por este motivo, la presión nominal no sólo describe cuánto puede soportar el cuerpo metálico: todo el conjunto de cierre debe mantener su resistencia y estanqueidad trabajando conjuntamente.
Temperatura de trabajo
Genebre establece para esta válvula un rango de funcionamiento de:
-20 °C a 110 °C.
La temperatura afecta directamente al comportamiento de los materiales.
Los metales modifican ligeramente sus dimensiones mediante dilatación térmica y los materiales de estanqueidad también cambian su comportamiento mecánico con la temperatura. Por eso es importante que una válvula se utilice dentro del intervalo establecido por el fabricante y no únicamente teniendo en cuenta la presión máxima.
Conexiones BSP macho-hembra
La válvula incorpora roscas BSP macho-hembra de 3/4" según ISO 228/1, uno de los sistemas de conexión más habituales en instalaciones hidráulicas.
La combinación macho-hembra permite intercalar la válvula directamente entre diferentes componentes manteniendo una instalación compacta.
Datos técnicos
-
Marca: Genebre
-
Referencia: 3046 05 / 304605
-
Medida: 3/4"
-
Tipo: válvula de esfera con racor desmontable
-
Paso: total
-
Presión nominal: PN25
-
Presión máxima indicada: 25 bar
-
Temperatura de trabajo: -20 °C a 110 °C
-
Material del cuerpo: latón CW617N cromado
-
Conexión: BSP macho-hembra
-
Asientos de cierre: PTFE
-
Accionamiento: palomilla de aluminio
-
Diámetro interior de paso R: 19 mm
-
Longitud L: 76 mm
-
Dimensión A: 44 mm
-
Dimensión M: 62 mm
-
Kv: 30
-
Peso aproximado: 0,305 kg
-
Certificación: ACS
¿Dónde resulta especialmente útil una válvula con racor?
Este tipo de válvula resulta especialmente práctico cuando además de poder cortar el suministro interesa disponer de un punto de desmontaje en la instalación.
Permite combinar en una misma pieza corte, unión y posibilidad de desmontaje, reduciendo el número de componentes necesarios y facilitando posteriores operaciones de mantenimiento.
La válvula Genebre 3046 05 es por tanto una solución especialmente interesante para instalaciones hidráulicas donde se busca un elemento compacto, desmontable y con una elevada capacidad de paso.
