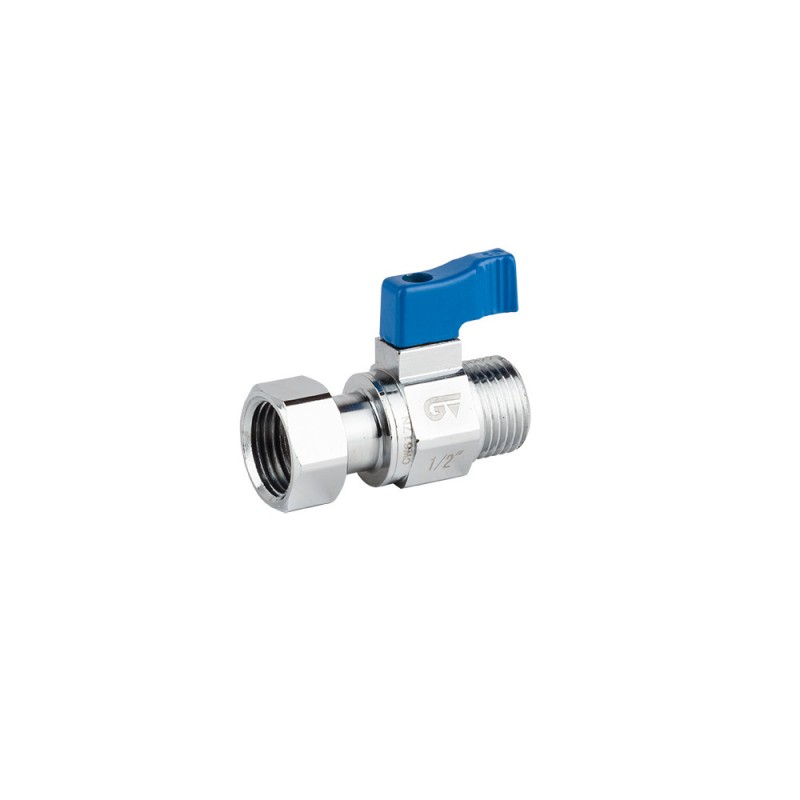

Válvula esfera mini Genebre 1/2" M-H con tuerca loca PN16
La válvula de esfera mini Genebre 1/2" x 1/2" macho-hembra con tuerca loca, referencia 3451 04 04 / 34510404, combina una válvula de corte compacta con una unión desmontable especialmente útil en instalaciones donde puede ser necesario retirar posteriormente un equipo o componente.
Pertenece a la serie 3451 de Genebre y dispone de cuerpo de latón cromado, paso reducido, asientos de PTFE, conexiones BSP y accionamiento mediante palomilla de aluminio.
Tuerca loca: desmontar sin transmitir torsión a la instalación
La principal diferencia frente a una válvula mini convencional es la incorporación de una tuerca loca.
En una conexión roscada fija necesitamos hacer girar uno de los componentes para realizar o deshacer la unión.
La tuerca loca puede girar independientemente del cuerpo de la válvula.
Esto permite montar o desmontar la conexión sin tener que girar la tubería, el equipo o la propia válvula completa.
Desde el punto de vista mecánico es importante porque reduce los esfuerzos de torsión que se transmiten a las conexiones y facilita las futuras operaciones de mantenimiento.
Conexión 1/2" x 1/2" macho-hembra
Genebre define esta referencia como:
M-H 1/2" x 1/2" con tuerca loca.
Esta configuración permite combinar en una sola pieza:
válvula de corte + unión desmontable + conexión roscada.
Al eliminar accesorios intermedios podemos conseguir una instalación más corta, sencilla y con menos uniones.
Cada unión que eliminamos supone también un punto menos que será necesario sellar y comprobar durante el montaje.
Paso reducido de 10 mm
Aunque las conexiones sean de 1/2", el diámetro interior real de paso es de 10 mm.
Se trata por tanto de una válvula de paso reducido.
Cuando el agua atraviesa una reducción de sección necesita aumentar localmente su velocidad para mantener el mismo caudal.
Ese aumento de velocidad incrementa las turbulencias y las pérdidas de energía.
En una instalación hidráulica esa pérdida de energía se manifiesta como una caída de presión.
Por eso una válvula de paso reducido ofrece más resistencia hidráulica que una válvula de paso total de la misma medida nominal.
A cambio, permite fabricar un cuerpo mucho más pequeño.
La rosca exterior no nos dice toda la verdad hidráulica
Dos válvulas pueden tener conexión de 1/2" y ofrecer comportamientos hidráulicos diferentes.
La razón está en el diámetro real disponible en su interior.
La sección por la que circula el agua se calcula mediante:
A = π · r²
Como el radio aparece elevado al cuadrado, pequeñas diferencias de diámetro producen cambios mucho mayores en el área disponible.
Por eso, cuando queremos conocer realmente cómo se comportará una pieza hidráulicamente, es mejor fijarnos en el paso interior y no únicamente en la medida de su rosca.
¿Qué ocurre cuando el agua atraviesa un estrechamiento?
Al reducirse la sección, la velocidad del fluido aumenta.
Pero una mayor velocidad también significa:
No significa que una válvula mini sea peor.
Significa que está diseñada buscando otro equilibrio: reducir tamaño y facilitar el montaje, aceptando una mayor resistencia hidráulica que una válvula de paso total.
Cierre mediante esfera en 90 grados
El interior de la válvula contiene una esfera perforada.
Cuando el orificio queda alineado con la tubería, el agua puede circular.
Al girar la palomilla aproximadamente 90°, la zona maciza de la esfera queda perpendicular al flujo y lo bloquea.
Esta geometría permite abrir o cerrar la instalación rápidamente con sólo un cuarto de vuelta.
Además, la orientación de la palomilla permite identificar visualmente si la válvula está abierta o cerrada.
Una válvula de esfera está pensada principalmente para corte
Aunque es físicamente posible dejarla parcialmente abierta, una válvula de esfera está diseñada principalmente para trabajar en posición:
abierta o cerrada.
Cuando dejamos la esfera parcialmente cerrada, el agua debe pasar a gran velocidad por una abertura mucho más pequeña.
Esto incrementa las turbulencias y la pérdida de carga local.
Por ello, para regulación continua del caudal existen otros tipos de válvula específicamente diseñados para trabajar en posiciones intermedias.
PTFE: baja fricción y estabilidad química
Los asientos de la esfera están fabricados en PTFE.
El PTFE posee un coeficiente de rozamiento muy bajo y una elevada estabilidad química.
Estas propiedades son muy interesantes en una válvula.
Necesitamos que la esfera pueda desplazarse con facilidad, pero al mismo tiempo el asiento debe ejercer suficiente contacto para conseguir estanqueidad.
El PTFE permite mantener ese equilibrio entre:
movimiento + cierre.
Por qué se combinan metales y polímeros
Una válvula no puede fabricarse únicamente con un material porque cada componente realiza un trabajo diferente.
El latón proporciona estructura y resistencia mecánica.
El PTFE ofrece baja fricción y capacidad de sellado alrededor de la esfera.
Las juntas elastoméricas aportan elasticidad en aquellos puntos donde es necesario adaptarse a pequeñas variaciones dimensionales.
Esta combinación de materiales permite que el conjunto soporte presión y temperatura manteniendo al mismo tiempo movilidad y estanqueidad.
Cuerpo de latón cromado
Genebre fabrica el cuerpo en latón cromado conforme a UNE-EN 12165.
El latón es una aleación basada fundamentalmente en cobre y zinc.
El cobre aporta buenas propiedades frente a numerosos procesos de corrosión en aplicaciones hidráulicas.
El zinc modifica las características mecánicas de la aleación y facilita su mecanizado.
Esto resulta especialmente importante en una válvula compacta, ya que en pocos centímetros deben mecanizarse con precisión las roscas, el alojamiento de la esfera, los asientos y las superficies de unión.
Cromado: protección de la superficie
El cromado exterior no es únicamente decorativo.
La superficie de un metal es la zona directamente expuesta a humedad, manipulación y agentes ambientales.
Un acabado superficial adecuado ayuda a proteger el material base y mejora la resistencia de la pieza frente al uso cotidiano.
Además, proporciona una superficie uniforme y fácil de limpiar.
PN16: presión máxima de trabajo
La válvula pertenece a la clase PN16.
Esto significa que Genebre establece una presión máxima de trabajo de 16 bar dentro de sus condiciones especificadas de utilización.
La presión del agua no empuja únicamente en la dirección de circulación.
Actúa sobre todas las superficies internas que la contienen.
Por eso deben soportarla conjuntamente:
La resistencia de una válvula depende siempre del comportamiento conjunto de todas estas piezas.
Temperatura máxima de 110 °C
La documentación actual de Genebre fija una temperatura máxima de funcionamiento de:
110 °C.
La temperatura modifica las dimensiones y propiedades de los materiales.
El latón experimenta dilatación térmica.
Los polímeros y elastómeros empleados en los elementos de estanqueidad también modifican su comportamiento cuando aumenta la temperatura.
Por esta razón, una válvula debe utilizarse dentro de los límites térmicos definidos por el fabricante aunque la presión sea baja.
Presión y temperatura deben considerarse conjuntamente
Decir que una válvula es PN16 no significa que pueda trabajar automáticamente a 16 bar en cualquier temperatura imaginable.
Las propiedades mecánicas de los materiales cambian con la temperatura.
Por eso, cuando una instalación trabaja cerca de los límites especificados, presión y temperatura deben analizarse conjuntamente.
Este punto cobra especial importancia en instalaciones de ACS, calefacción y circuitos térmicos.
Roscas BSP según ISO 228/1
Genebre especifica conexiones de rosca gas BSP según ISO 228/1.
Esta normalización garantiza unas dimensiones de rosca definidas y facilita la compatibilidad entre accesorios correctamente fabricados bajo el mismo estándar.
En esta referencia encontramos una conexión macho y otra hembra mediante tuerca loca, ambas de 1/2".
Dimensiones compactas
La referencia 3451 04 04 presenta:
-
Conexiones: 1/2" x 1/2"
-
Configuración: macho-hembra con tuerca loca
-
Paso interior: 10 mm
-
Altura: 33 mm
-
Longitud: 49 mm
-
Anchura del mando: 22 mm
-
Peso actual indicado por Genebre: aproximadamente 0,117 kg
Con sólo 49 mm de longitud, se consigue integrar en una misma pieza el mecanismo de corte y una unión desmontable.
Datos técnicos
-
Marca: Genebre
-
Serie: 3451
-
Referencia fabricante: 3451 04 04
-
Referencia: 34510404
-
Medida: 1/2" x 1/2"
-
Tipo: válvula de esfera mini con tuerca loca
-
Conexiones: macho-hembra con tuerca loca
-
Rosca: BSP según ISO 228/1
-
Paso: reducido
-
Diámetro interior de paso: 10 mm
-
Presión máxima de trabajo: 16 bar
-
Clasificación: PN16
-
Temperatura máxima: 110 °C
-
Material del cuerpo: latón cromado según UNE-EN 12165
-
Asientos: PTFE
-
Accionamiento: palomilla de aluminio
-
Altura: 33 mm
-
Longitud: 49 mm
-
Anchura del mando: 22 mm
-
Peso actual aproximado: 0,117 kg
¿Cuándo interesa utilizar una válvula mini con tuerca loca?
Esta válvula resulta especialmente práctica cuando necesitamos aislar hidráulicamente un equipo y poder desmontarlo posteriormente.
La tuerca loca permite liberar la unión sin hacer girar el resto del circuito, algo especialmente útil en instalaciones compactas.
Puede resultar interesante junto a bombas, pequeños equipos hidráulicos, acumuladores, grupos de llenado, colectores y otros componentes que puedan necesitar mantenimiento.
Si la prioridad absoluta es conseguir la menor pérdida de carga posible, una válvula de paso total puede ofrecer un comportamiento hidráulico más favorable.
Cuando interesa combinar poco espacio, corte rápido y facilidad de desmontaje, la Genebre 3451 04 04 es una solución especialmente práctica.
