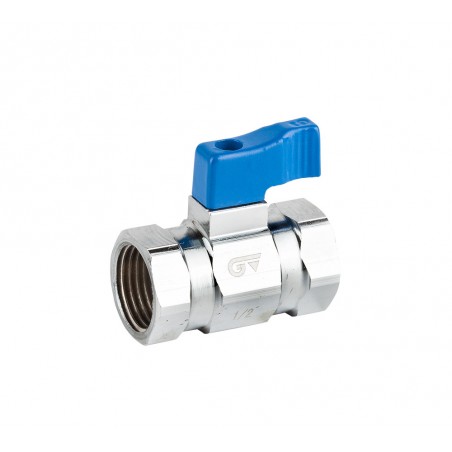

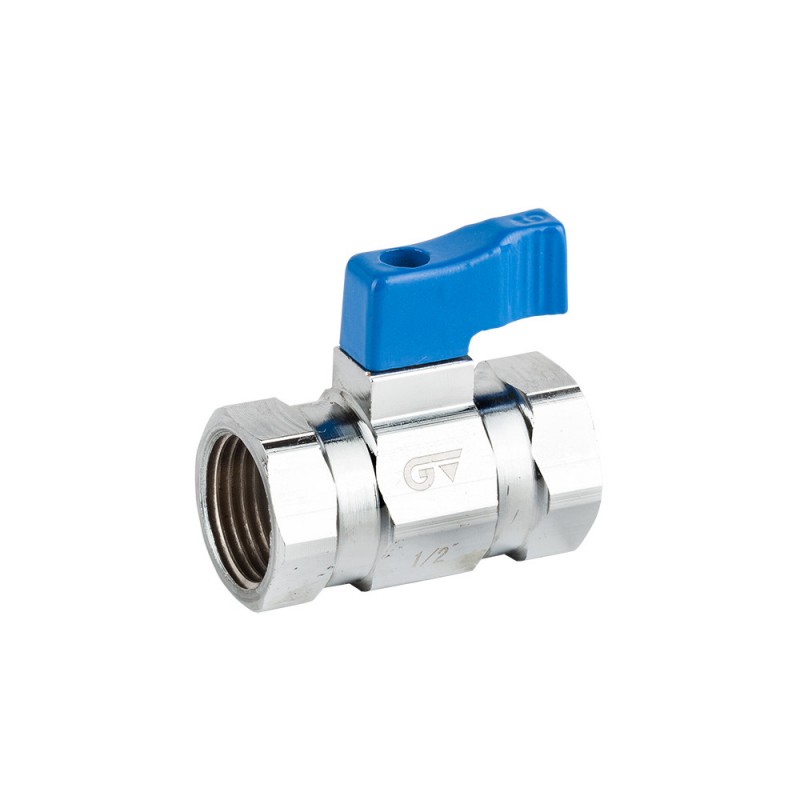

Válvula de esfera mini Genebre 3/4" H-H PN16
La válvula de esfera mini Genebre 3/4" hembra-hembra, referencia 3096 05 / 309605, está diseñada para realizar el corte del agua en instalaciones donde se necesita una conexión de 3/4" pero interesa mantener unas dimensiones exteriores especialmente compactas.
Pertenece a la serie mini 3096 de Genebre y combina un cuerpo de latón CW617N cromado, conexiones BSP hembra-hembra, asientos de PTFE y accionamiento mediante palomilla de aluminio.
Paso reducido de 12,5 mm: por qué una rosca de 3/4" no significa un paso interior de 3/4"
Una de las diferencias más importantes entre una válvula mini y una válvula de paso total está en su diámetro interior.
Aunque esta válvula dispone de conexiones de 3/4", el paso real por el que circula el agua es de 12,5 mm.
Esto se debe a que Genebre utiliza un diseño de paso reducido para conseguir un cuerpo mucho más pequeño.
Desde el punto de vista hidráulico, el agua encuentra una sección menor que en una válvula de paso total de la misma conexión.
Cuando el fluido atraviesa esa reducción aumenta su velocidad y se generan mayores pérdidas de presión por turbulencia y rozamiento.
La ventaja es clara: conseguimos una válvula de 3/4" en sólo 55 mm de longitud.
Kv 13: una forma práctica de entender su capacidad hidráulica
Genebre especifica para la versión de 3/4" un valor Kv 13.
El Kv representa el caudal de agua, expresado en metros cúbicos por hora, que puede atravesar una válvula provocando una caída de presión de 1 bar bajo condiciones normalizadas.
Por tanto, un Kv mayor indica que el agua encuentra menos resistencia al atravesar la válvula.
Dentro de esta misma serie mini:
1/2" → Kv 8
3/4" → Kv 13
Aunque el diámetro de paso sólo aumenta de 10 a 12,5 mm, la capacidad hidráulica aumenta de forma considerable.
Esto ocurre porque el área disponible para el paso del agua no aumenta de forma lineal con el diámetro.
El área aumenta con el cuadrado del radio
La superficie interior disponible para el paso del agua puede representarse mediante:
A = π · r²
Esto significa que el radio aparece elevado al cuadrado.
Por tanto, cuando el diámetro aumenta, el área de paso crece mucho más rápidamente que la diferencia numérica entre ambos diámetros.
Por ejemplo, pasar de un diámetro interior de 10 mm a 12,5 mm no significa simplemente ganar un 25 % de capacidad hidráulica.
El aumento real de superficie disponible es considerablemente mayor.
Esta es una de las razones por las que pequeñas diferencias de diámetro pueden producir cambios importantes en el comportamiento hidráulico de una instalación.
Cierre mediante esfera y giro de 90 grados
La válvula utiliza una esfera perforada situada en el interior del cuerpo.
Cuando el agujero queda alineado con la tubería, el agua puede circular.
Al girar la palomilla aproximadamente 90°, la parte maciza de la esfera queda perpendicular al flujo y bloquea el paso.
Este sistema permite abrir y cerrar rápidamente la válvula sin necesidad de realizar varias vueltas.
Además, la posición de la palomilla permite comprobar visualmente el estado de la válvula.
Asientos de PTFE: baja fricción y buena estabilidad
La esfera trabaja sobre asientos de PTFE.
El PTFE destaca por su bajo coeficiente de fricción y su elevada estabilidad frente a numerosos agentes químicos.
Esto permite que la esfera pueda girar con poca resistencia mientras los asientos mantienen el contacto necesario para garantizar el cierre.
En una válvula de esfera esta combinación es especialmente importante:
el material debe permitir movimiento y, al mismo tiempo, mantener estanqueidad.
Si el rozamiento fuese demasiado alto, la válvula sería difícil de accionar.
Si el material fuese demasiado blando o inestable, el cierre perdería fiabilidad.
Junta tórica de NBR
El conjunto incorpora también una junta tórica de NBR.
El NBR es un elastómero, es decir, un material capaz de deformarse y recuperar parcialmente su forma.
Esta elasticidad permite adaptarse a pequeñas irregularidades entre las superficies metálicas y ayuda a mantener la estanqueidad.
Aquí vemos una diferencia interesante entre dos materiales del mismo conjunto:
el PTFE se utiliza donde interesa reducir el rozamiento, mientras que el NBR se utiliza donde interesa capacidad de deformación y sellado.
Cada material cumple una función distinta.
Cuerpo de latón CW617N cromado
El cuerpo principal está fabricado en latón CW617N, según la documentación oficial de Genebre.
